1.1  2025年最新标准要求

GB 19417-2025《工业雷管通用安全技术要求》

标准在电磁兼容方面：

标准聚焦静电、射频、电压冲击等电磁干扰场景，通过明确抗扰度要求和试验方法，确保工业雷管在复杂电磁环境中不发生误动作

标准在可靠性方面：

从机械应力（震动、拉力、撞击等）、温度应力、特殊环境（煤矿）等多维度提出要求，结合严格的检验规则，保障雷管在全生命周期内的稳定性和安全性

1.2  GB 19417-2025《工业雷管通用安全技术要求》

1.3  GB 19417-2025《工业雷管通用安全技术要求》

2.1  WJT9107-2025工业电子雷管 电子引火模块（申报稿）

电磁兼容要求的核心逻辑

分层覆盖电磁干扰场景：

从低频（50Hz 交流电）到高频（15.0GHz 射频）、从持续电压（直流 48V）到瞬时脉冲（2000V 单脉冲）、从静电到电磁辐射，全面覆盖工业电子雷管可能面临的电磁环境（如矿山、工地、勘探现场的复杂电磁干扰）

双重考核指标：

所有项目均要求 “不发生误发火”（无烟火）+“后续功能正常”（通信、发火可靠），既防止即时危险，又保障模块在干扰后仍能按程序工作，体现 “安全性” 与 “可靠性” 的双重要求。

适配电子引火模块的核心作用

电子引火模块是工业电子雷管的 “点火控制核心”，其电磁兼容性能直接决定雷管是否会因电磁干扰误起爆，因此标准通过严格指标确保其在电磁干扰下的 “抗误动” 能力，是整个雷管安全链的关键环节

2.2  WJT9107-2025(申报稿) 核心电磁兼容要求及技术细节

2.3  WJT9107-2025(申报稿) 技术挑战

针对直流 48V、220V 交流、2000V 直流单脉冲电压的冲击测试要求，对于工作在 24V 以下电平的电子雷管系统而言，从芯片工艺和总线电平电压两方面存在显著技术挑战

挑战01.

电子引火模块的核心控制芯片（如逻辑芯片、通信芯片、储能管理芯片等）需适配系统 24V 以下的低电平工作环境，但其同时要承受远高于工作电压的冲击（48V 为工作电压的 2 倍以上，2000V 更是高达百倍级），芯片工艺需平衡 “低功耗 / 低电压适配” 与 “高耐压抗冲击” 的矛盾

挑战02.

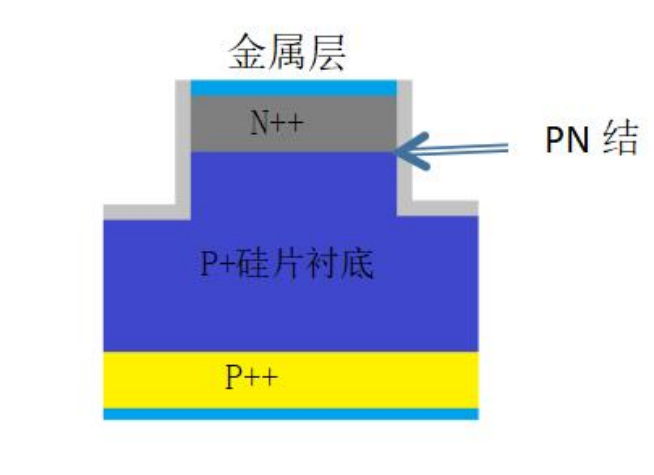

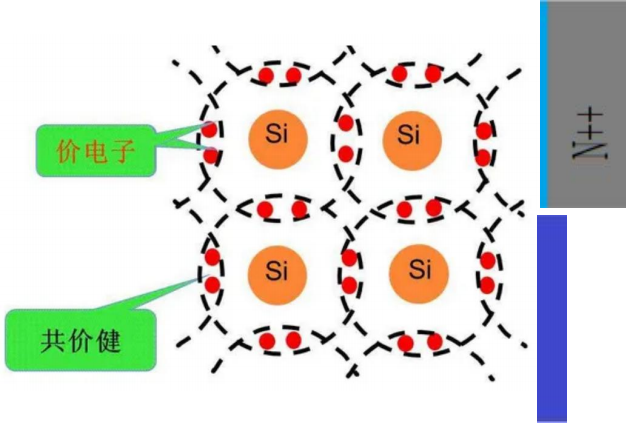

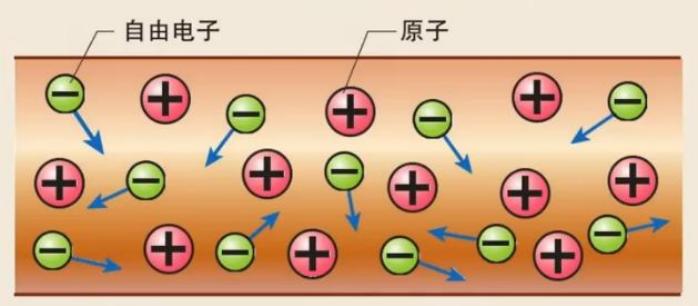

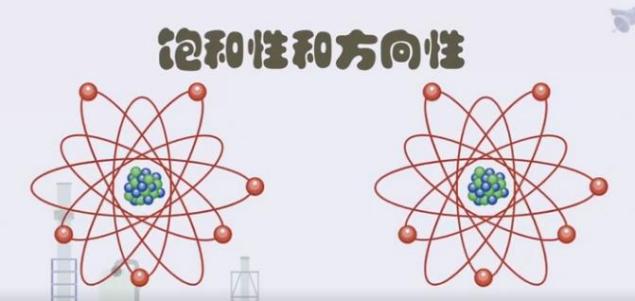

耐压能力与工艺兼容性的冲突，低电平（<24V）芯片通常采用低压工艺（如 CMOS 工艺中 5V、3.3V 耐压的氧化层设计），其半导体衬底、栅氧化层厚度等参数针对低电压优化，以降低导通电阻和功耗；但48V直流、220V交流（峰值约311V）、2000V 脉冲的冲击会产生远超其耐压极限的电场，可能导致栅氧化层击穿、PN 结反向击穿或金属互联线熔断

2.4  WJT9107-2025(申报稿) 技术挑战

即要还要

要不冒烟，还要能通正常工作

为了安全生产，一切都是必要

3.1  几份标准的引用关系

3.2 标准定位与核心范围

层级清晰：

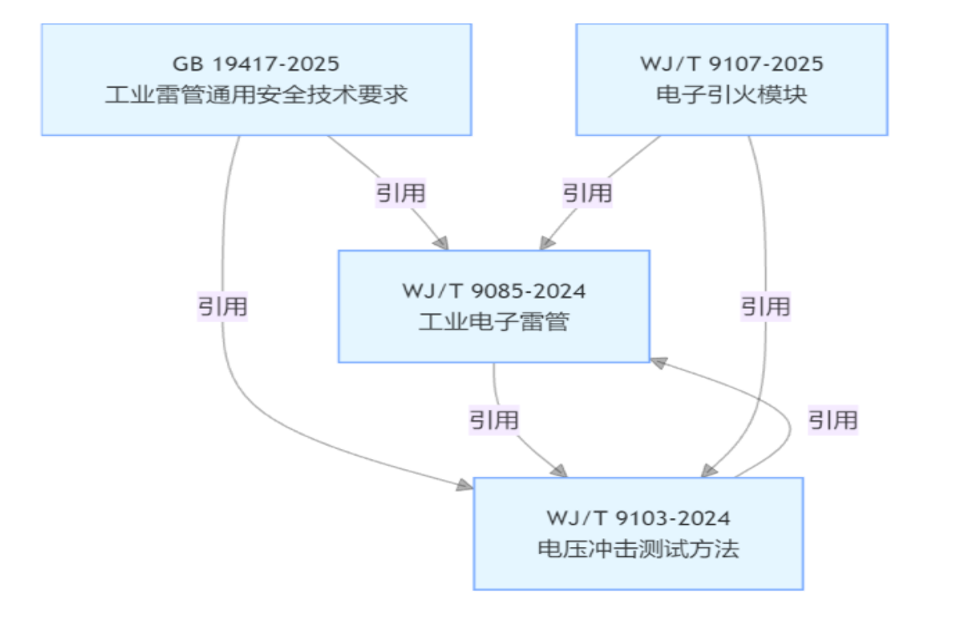

GB 19417-2025 是顶层通用标准，WJ/T9085-2024 是电子雷管专项标准，WJ/T 9107-2025 是组件级标准，WJ/T 9103-2024是方法标准，形成“通用→专项→组件/方法”的纵向支撑链

互补性强：

横向层面，通用标准与专项标准在指标上保持一致，组件标准与整机标准配套，方法标准为所有涉及 “电压冲击” 的测试提供统一依据，确保技术要求的可操作性和一致性

核心聚焦：

所有标准均围绕 “工业电子雷管的安全性能”（如抗电磁干扰、可靠性）展开，引用关系服务于 “从通用到具体、从整机到组件、从要求到方法” 的逻辑闭环

4.1   48V、220V 交流、2000V 直流单脉冲解决思路

4.3   220V 工频电压交流测试

工频电压交流测试，其实在通讯电话线行业，就是电力线搭接类似，标准内容：

目前的P0300DA和SMF24CA可以满足要求，但是它将不能满足5.9项的测试要求

本项测试的通过取决与器件电压和塑封料的材料；阻燃剂氢氧化铝AL（OH）3,神一样存存

4.4   2000V 单脉冲测试思路与思考

计算一下能量：能量公式：E = CV2 / 2

                        E 为能量（单位：焦耳，J）

                        C 为电容（单位：法拉，F）

                        V 为电压（单位：伏特，V）

电容器储存的能量为 400 焦耳（J），=  大致相当于 40kg 物体从 1 米高处下落的动能  =  约 0.1 克 TNT 的能量

4.4.1   2000V 单脉冲测试思路与思考理论思路依据：

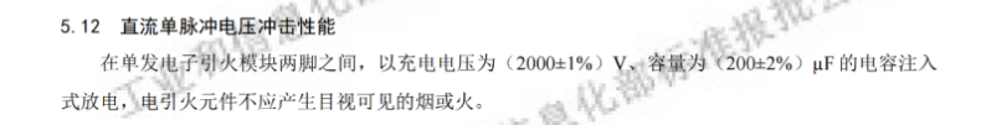

常温下，根据IEC60664-1 或 IPC-2221B规则，综合计算出来2000V直流不拉弧最小间距4-10mm之间

假如医疗设备需符合 UL 60601-1（间隙≥12mm），航空领域需符合 DO-160G（间隙≥15mm）

思考：

一. 针对电子雷管，行业最少也等同于医疗设备推荐的12mm；但是电子雷管的实际间隙和空间是达不到的

然而，标准和实际情况是防止非常小概率的人为用错设备，拿错启爆器，接错启爆器

二. 电子雷管的绞线与雷管模组之间的连接端子，PCBA线的走线，表面的绝缘材料，简称：绿油，阻焊剂（Solder Mask），其核心成分是环氧树脂和光引发剂，它具有绝缘作用

三. 是否有高能吸收材料，可以吸收能量；通过磁、光、热的形势损耗？但又不要影响发火电阻

4.5   解决思路？

  高吸能材料的思路

   吸收过程中不发生爆炸、飞溅等二次危害，优先通过塑性变形、断裂或相变等可控方式耗能

  金属基吸能材料

泡沫铝、多孔铜、铝合金蜂窝结构，通过孔隙压溃、塑性变形（金属晶格滑移）耗散能量，属于 “塑性耗能”，单次使用后不可恢复

  高分子基吸能材料

闭孔聚氨酯泡沫、丁基橡胶、超高分子量聚乙烯；通过高分子链的弹性形变（可逆）或断裂（不可逆）耗散能量，形状记忆合金（SMA），马氏体相变可逆吸能

涉及到的物料：

https://www.yint.com.cn/products/emsproduct/tvs/index.html

https://www.yint.com.cn/products/emsproduct/tss/index.html

EMS常用器件的原理和选型（TVS瞬态抑制二极管  一）

https://v.youku.com/v_show/id_XNDU1NTQ3NTQyMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!19~A

 EMS常用器件的原理和选型（TVS瞬态抑制二极管  二 ）

https://v.youku.com/v_show/id_XNDU1NjM0MjEwMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

EMS常用器件的原理和选型（TVS瞬态抑制二极管  三 ）

https://v.youku.com/v_show/id_XNDU1NjMyNDMwNA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

TVS的参数主要有：

1.击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。

2.测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。一般情况下IT取１mA。

3.反向变位电压（VRWM）：TVS的最大额定直流工作电压,当TVS两端电压继续上升，TVS将处于高阻状态。此参数也可被认为　　是所保护电路的工作电压。

4.最大反向漏电流（IR）：在工作电压下测得的流过TVS的最大电流。

5.最大峰值脉冲电流（IPP）：TVS允许流过的最大浪涌电流，它反映了TVS的浪涌抑制能力。

6.最大箝位电压（VC）：当TVS管承受瞬态高能量冲击时，管子中流过大电流，峰值为IPP，端电压由VRWM值上升到VC值就不再上升了，从而实现了保护作用。浪涌过后，随时间IPP以指数形式衰减，当衰减到一定值后，TVS两端电压由VC开始下降,恢复原来状态。最大箝位电压VC与击穿电压VBR之比称箝位因子Cf，表示为Cf= VC /VBR，一般箝位因子仅为1.2～1.4。

7.峰值脉冲功率(PP)：PP按峰值脉冲功率的不同TVS分为四种，有500Ｗ、600Ｗ、1500Ｗ和5000Ｗ。

8.最大峰值脉冲功率：最大峰值脉冲功率为：PN=VC·IPP。显然，最大峰值脉冲功率愈大,TVS所能承受的峰值脉冲电流IPP愈大；另一方面，额定峰值脉冲功率PP确定以后，所TVS能承受的峰值脉冲电流IPP，随着最大箝位电压VC的降低而增加。TVS最大允许脉冲功率除了和峰值脉冲电流和箝位电压有关外，还和脉冲波形、脉冲持续时间和环境温度有关。

对于几种不同的脉冲波形PN=K·VC·IPP,其中K为功率因数，图3给出了几种典型脉冲波形的K值。

TVS器件规定,脉冲重复率比(脉冲持续时间和间歇时间之比)为0.01%。如不符合这一条件，脉冲功率的积累有可能使TVS烧毁。电路设计人员应注意这一点。TVS的工作是可靠的， 即使长期承受不重复性大脉冲的高能量的冲击，也不会出现"老化"问题。试验证明，TVS安全 工作于10000次脉冲后,其最大允许脉冲功率仍为原值的80％以上。

TVS所能承受的瞬时脉冲峰值可达数百安培，其箝位响应时间仅为1*10-12 秒；TVS所允许的正向浪涌电流,在25℃,1/120秒的条件下,也可达50-200安培。一般地说,TVS所能承受的瞬 时脉冲是不重复的脉冲。而实际应用中，电路里可能出现重复性脉冲。

1、按主要参数选择

（1）额定正向工作电流

额定正向工作电流指二极管长期连续工作时允许通过的最大正向电流值。

（2）最大浪涌电流

最大浪涌电流，是允许流过的过量正向电流，它不是正常电流，而是瞬间电流。其值通常是额定正向工作电流的20倍左右。

（3）最高反向工作电压

加在二极管两端的反向工作电压高到一定值时，管子将会击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电值。例如，lN4001二极管反向耐压为50V，lN4007的反向耐压为1000V。

（4）反向电流

反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。

反向电流与温度密切相关，大约温度每升高10℃，反向电流增大一倍。

硅二极管比锗二极管在高温下具有较好的稳定性。

（5）反向恢复时间

从正向电压变成反向电压时，电流一般不能瞬时截止，要延迟一点点时间，这个时间就是反向恢复时间。它直接影响二极管的开关速度。

（6）最大功率

最大功率就是加在二极管两端的电压乘以流过的电流。这个极限参数对稳压二极管等显得特别。

（7）频率特性

由于结电容的存在，当频率高到某一程度时，容抗小到使 PN 结短路。导致二极管失去单向导电性，不能工作，PN 结面积越大，结电容也越大，越不能在高频情况下工作。

2、不同二极管的选用

（1）检波二极管

检波二极管一般可选用点接触型锗二极管，选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。

（2）整流二极管

整流二极管一般为平面型硅二极管，用于各种电源整流电路中。选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。

（3）稳压二极管

稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护电路中作为保护二极管。选用的稳压二极管，应满足应用电路中主要参数的要求。稳压二极管的稳定电压值应与应用电路的基准电压值相同，稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。

（4）开关二极管

开关二极管主要应用于收录机、电视机、影碟机等家用电器及电子设备有开关电路、检波电路、高频脉冲整流电路等。

中速开关电路和检波电路，可以选用2AK系列普通开关二极管。高速开关电路可以选用RLS系列、1SS系列、1N系列、2CK系列的高速开关二极管。

要根据应用电路的主要参数（如正向电流、最高反向电压、反向恢复时间等）来选择开关二极管的具体型号。

（5）变容二极管

选用变容二极管时，应着重考虑其工作频率、最高反向工作电压、最大正向电流和零偏压结电容等参数是否符合应用电路的要求，应选用结电容变化大、高Q值、反向漏电流小的变容二极管。

1.电磁兼容基本概念

https://v.youku.com/v_show/id_XNDU1NTQzMzgyMA==.html?spm=a2h0k.11417342.soresults.dtitle

2.1 电磁兼容基本概念（一）

https://v.youku.com/v_show/id_XNDU1NTQ0MTMwOA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!23~A

2.2 电磁兼容基本概念（二）

https://v.youku.com/v_show/id_XNDU1NTQ0NTUzMg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!24~A

3.1 电磁兼容试验标准（ESD静电实验标准）

https://v.youku.com/v_show/id_XNDU1NTQ0OTYwMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!22~A

3.2 电磁兼容试验标准（EFT电快速脉冲）

https://v.youku.com/v_show/id_XNDU1NTQ1Mzg4MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!21~A

3.3 电磁兼容试验标准（浪涌冲击测试）

https://v.youku.com/v_show/id_XNDU1NTQ1NzY4MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!19~A

3.4 电磁兼容试验标准（射频场感应和暗室）

https://v.youku.com/v_show/id_XNDU1NTQ2Mzg2MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!20~A

4.1 EMS常用器件的原理和选型（压敏电阻 一）

https://v.youku.com/v_show/id_XNDU1NjMxMDMwNA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

4.1 EMS常用器件的原理和选型（压敏电阻 二）

https://v.youku.com/v_show/id_XNDU1NTQ3MDI3Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!18~A

 EMS常用器件的原理和选型（TSS半导体放电管  一 ）

https://v.youku.com/v_show/id_XNDU1NTgzNjU0MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!18~A

EMS常用器件的原理和选型（GDT气体放电管  一 ）

https://v.youku.com/v_show/id_XNDU1NTg0MDE2OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!17~A

 EMS常用器件的原理和选型（GDT气体放电管  二  ）

https://v.youku.com/v_show/id_XNDU1NTk2MjE2NA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!16~A

EMS常用器件的原理和选型（OVP  过压保护模块  ）

https://v.youku.com/v_show/id_XNDU1NTk2ODg0OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!15~A

关键词：PPTC自恢复保险丝、EMS常用器件。

EMS常用器件的原理和选型（PPTC  自恢复保险丝 一 ）

https://v.youku.com/v_show/id_XNDU1NTk3NDk1Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!13~A

EMS常用器件的原理和选型（PPTC  自恢复保险丝 二 ）

https://v.youku.com/v_show/id_XNDU1NTk3OTkyMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!14~A

EMS 浪涌防护电路推荐 （一）

https://v.youku.com/v_show/id_XNDU1NTk4Mzg1Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!12~A

  EMS 浪涌防护电路推荐 （二）

https://v.youku.com/v_show/id_XNDU1NTk4OTM0MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!11~A

 EMS 浪涌防护电路推荐 （三）

https://v.youku.com/v_show/id_XNDU1NTk5Nzg4MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!11~A

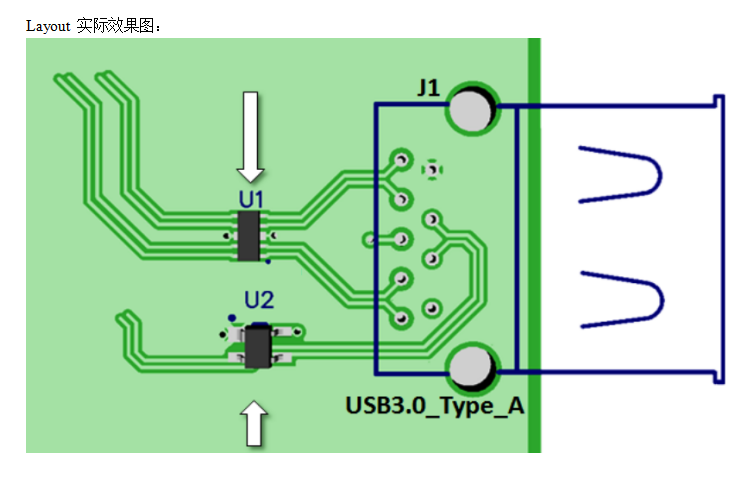

 ESD 静电防护电路推荐

https://v.youku.com/v_show/id_XNDU1NjAwODg3Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!9~A

 ESD 静电防护电路设计注意事项（一）

https://v.youku.com/v_show/id_XNDU1NjAxMTgzNg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!9~A

 ESD 静电防护电路设计注意事项（二 ）

https://v.youku.com/v_show/id_XNDU1NjAyMTA2MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!8~A

 EFT群脉冲电防护电路设计注意事项（一 ）

https://v.youku.com/v_show/id_XNDU1NjAyNTA0OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!8~A

  EFT群脉冲电防护电路设计注意事项（二 ）

https://v.youku.com/v_show/id_XNDU1NjAzMjAzNg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!7~A

 EFT群脉冲电防护电路设计注意事项（一 ）

https://v.youku.com/v_show/id_XNDU1NjAyNTA0OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!8~A

  EFT群脉冲电防护电路设计注意事项（二 ）

https://v.youku.com/v_show/id_XNDU1NjAzMjAzNg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!7~A

1. 测试目的：

电涌顾名思义就是超出正常工作电压的瞬间过电压，其来源分为外部来源（雷电和电网中开关操作等在电力线路上产生的过电压）和内部来源（空调、电梯、电焊机、空气压缩机和其它感应性负荷），根据统计，在美国：由于电涌给各行业造成的停产、时间的损失、设备维修、过早地更换设备等直接损失每年高达 260 亿美金，在中国，据有关统计，在保修期内出现问题的电气产品中，有 63%是由于电涌产生的。我司依据GB/T17626.5 IEC61000-4-5 对浪涌（冲击）抗扰度试验，详细列出测试方法和测试结果，以供客户参考。

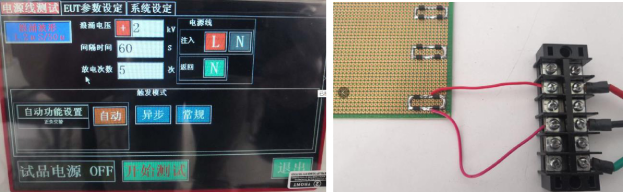

2.测试工具

示波器，万用表，雷击浪涌发生器，测试电路板，压敏电阻，气体放电管。

3.测试电路

如示意图，其中测试时三颗压敏使用的是YINT的14D471K，如果客户端的电网环境较为恶劣，可适当调大压敏电阻，压敏电压大则更安全，耐用，故障率低，但是残压会高，浪涌对设备的冲击会大。气体放电管用的为2R600L。气体放电管和压敏电阻串联使用，可大幅度的减小正常工作时的泄露电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。缺点是当压敏电阻和气放管都失效时，还可能引起火灾，故可通过串接保险丝来做防护。红色虚线部分大部分客户可去掉，只有在做精细保护时才需要这部分，这部分可使用TVS，但是由于TVS通流量较小，容易被击穿。也可使用残压小的压敏电阻替代，中间的电感做耦合， 具体如何使用可联系音特电子。

4.根据GB/T17626.5 IEC61000-4-5的要求，对于连接到电源线和短距离信号互连线的端口，应使用1.2/50µs组合波发生器。发生器电路原理图如下：

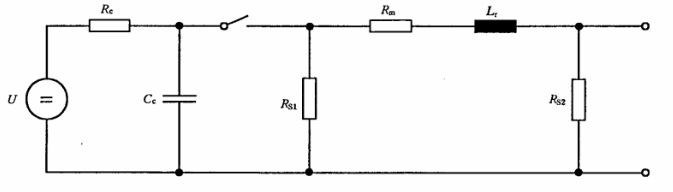

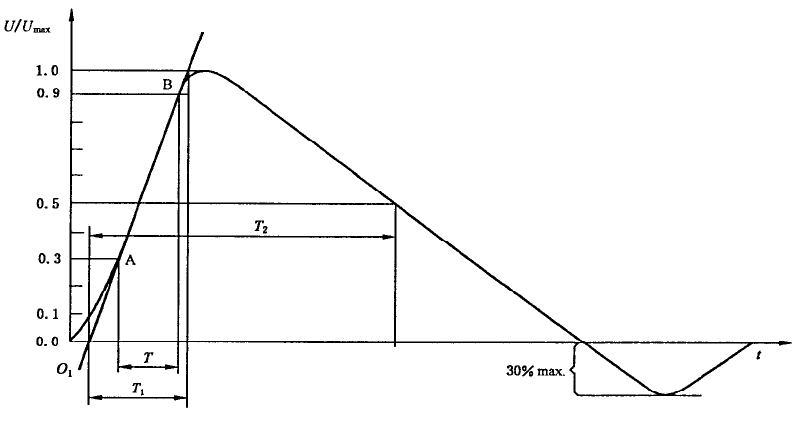

对雷击浪涌发生器的开路电压和短路电流波形进行检查，结果如下：

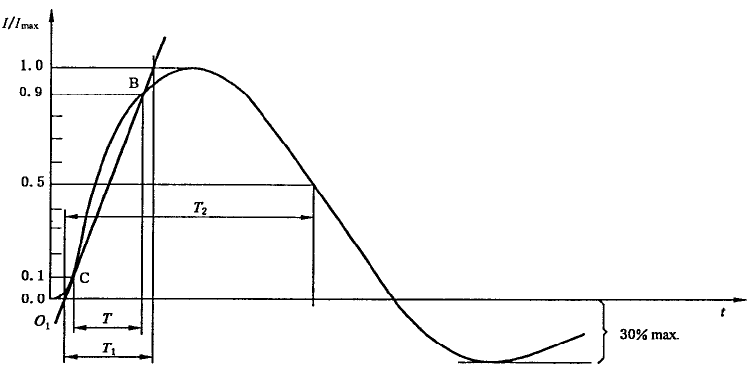

开路电压波形 1.2/50µs          短路电流波形 8/20µs

波前时间：1.2Χ（1±30%）µs  波前时间：8Χ（1±20%）µs

半峰时间：50Χ（1±20%）µs    半峰时间：20Χ（1±20%）µs

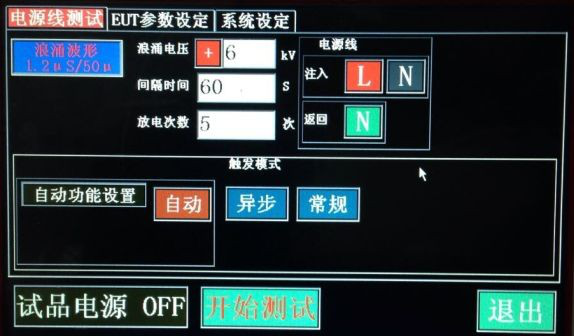

5. 测试根据保护电路，对其进行±6KV/3KA的浪涌测试，如下所示：

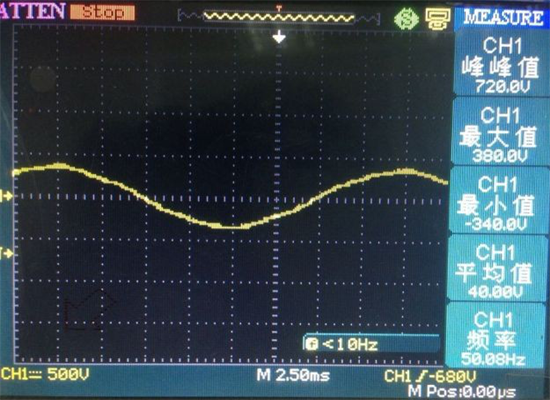

供电波形如下所示，220V 50Hz：

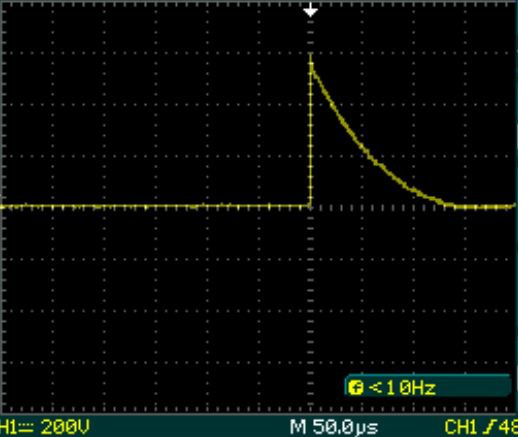

A. L N线之间接压敏电阻14D471K和气体放电管2R600L，测量输出波形，如下所示：

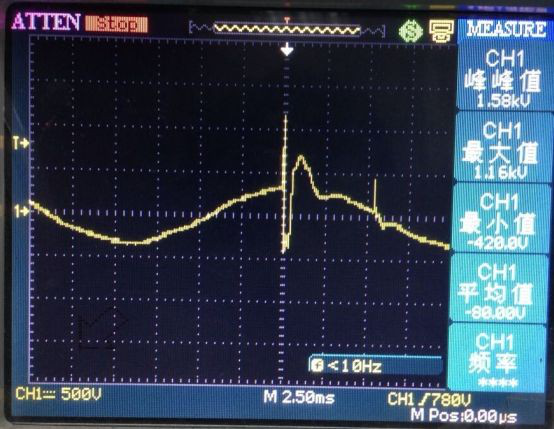

+6KV：

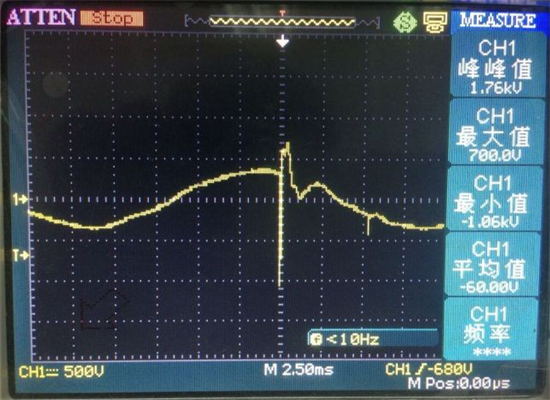

-6KV：

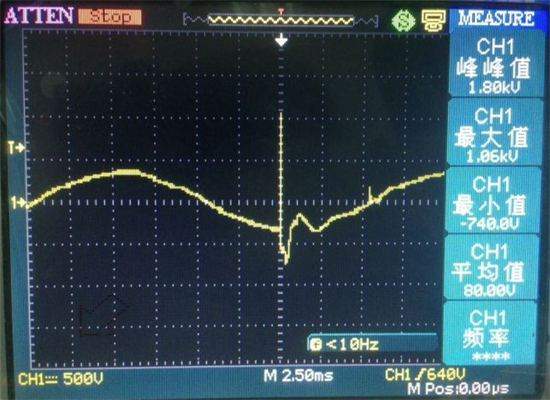

从图中可看到经过压保护器件的动作，6KV的浪涌电压被抑制到1KV左右，对EUT的损坏大大降低。

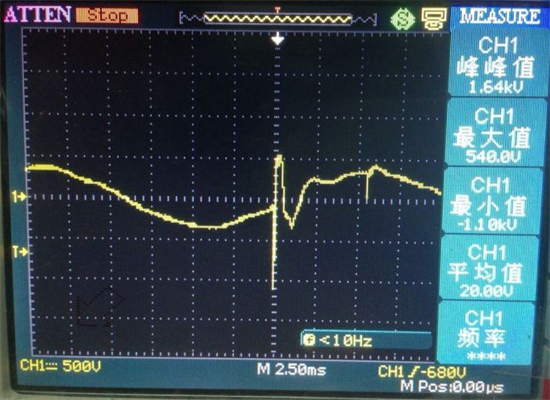

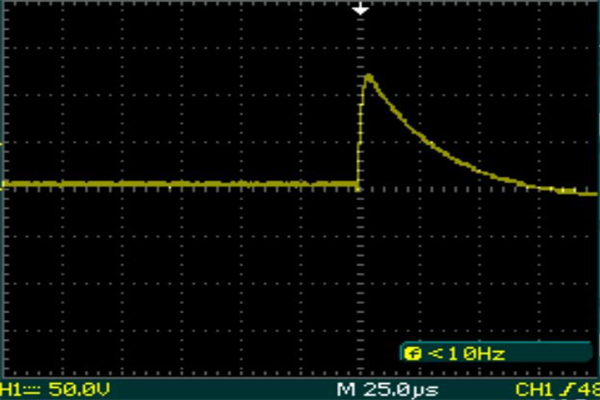

B.LN两线之间只接压敏电阻14D471K做保护，输出波形如下：

简单的使用压敏也可进行保护，但是由于压敏电阻的寄生电容较大，用在交流系统中会产生客观的泄露   电流，对系统造成影响。且一般压敏电阻失效后会短路，故最好串接温度保险丝防护。

以上供参考

交流防雷保护方案有很多种，音特电子是电子电路保护器件的专业厂商，为客户提供最适合的电子线路   保护方案，如有需要请联系我们。

关注公众号：音特电子，了解更多电路保护相关知识。

关键词：压敏电阻、气体放电管。

音特研发组：www.yint.com.cn

1.测试目的：

在整流电路中常用到整流桥，整流桥常用四个 M7 组成全桥整流，M7 的耐压一般为 1000V，而在电源电路中常受到浪涌和其他高压的侵袭，导致 M7 反向击穿，我司推出高耐压的整流二极管 HD520 和 HD528，特作此对比测试。

2.测试设备：

二极管测试仪，数字电桥，1.2/50 8/20综合波发生器等。

3.测试步骤：

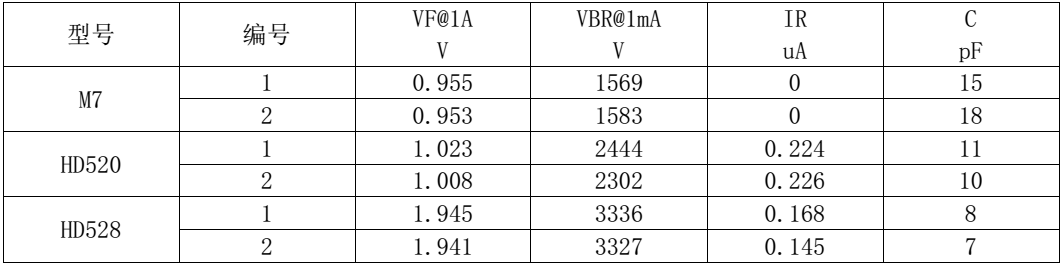

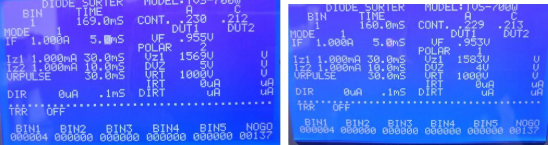

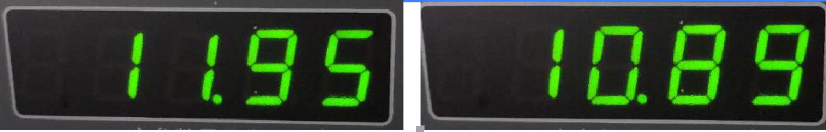

3.1.首先测试M7，HD520，HD528的电气参数

（M7的VF VBR IR ）

                                                （HD520的VF VBR IR）

                                                （HD528的VF VBR IR）

                                                    （M7寄生电容）

（HD520寄生电容)

(HD528寄生电容)

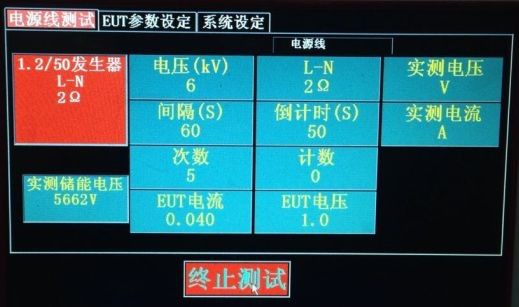

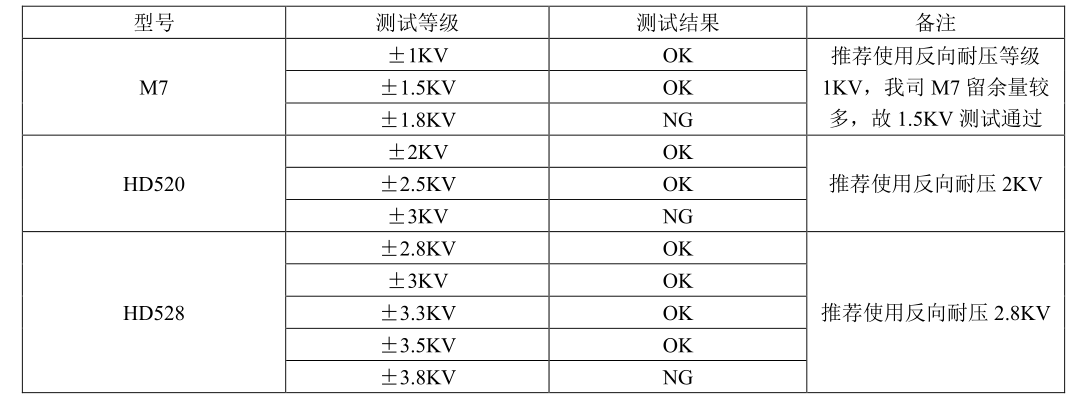

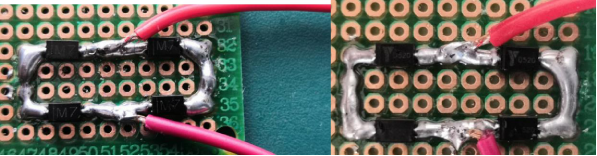

3.2. 浪涌测试，将M7，HD520，HD528组成整流桥，输出开路（只测试过压损坏的情况，不考虑过流损坏的情况）

如下所示：

                        (M7)                                              (HD520)

(HD528)

测试平台如下所示：

              (发生器界面)                                  (被测样品)

关注公众号:音特电子,轻松了解。

  整流二极管RD选型指南

音特研发组：www.yint.com.cn

关键词：整流二极管、浪涌电压。

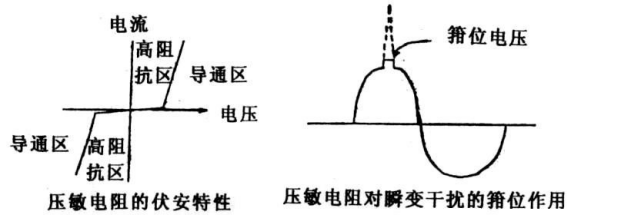

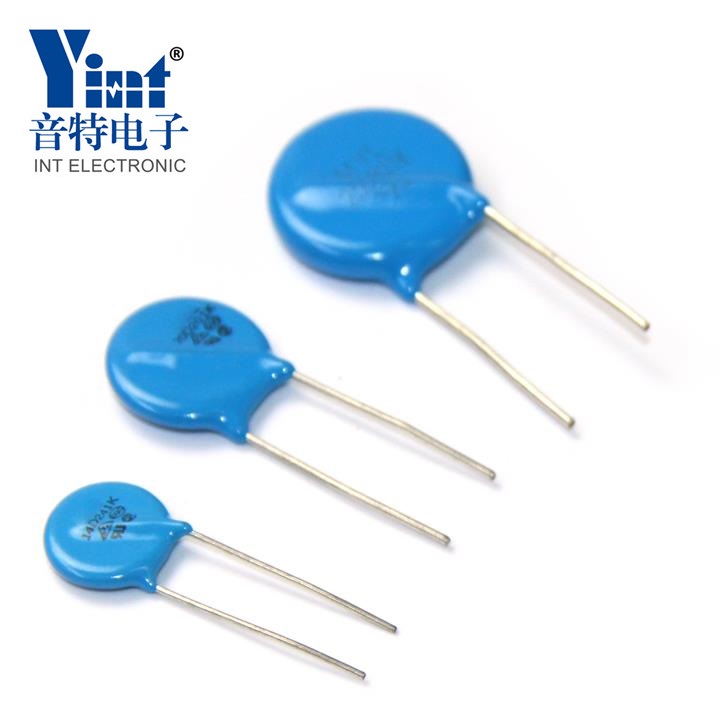

压敏电阻：

MOV 电路符号

压敏电阻英文 varistor 或 MOV，它以氧化锌为基料，加入多种添加剂，经过混料造粒， 压制成坯体，高温烧结，两面印烧银电极，焊接引出端，最后包封等工序而制成。 优点是价格便宜，通流量大，响应速度快，缺点是寄生电容大，不适合用在高频电路中。 压敏电阻器广泛应用于家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电 流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。 压敏电压的选择：交流电路其最小值一般选择被保护设备电压2-3倍，直流电路选取为 工作电压的1.8-2倍。 由于压敏制作时可能存在微小缺陷，或者当承受不同电流冲击，造成管芯的压敏电阻体 分布不均，一些部位电阻会降低，导致漏电流增加，最终导致薄弱点微融化，最终导致 老化。所以一般串接热熔点来避免。

压敏可串并联使用

压敏电阻选型指南

关注公众号：音特电子

关键词：压敏电阻、过压保护。

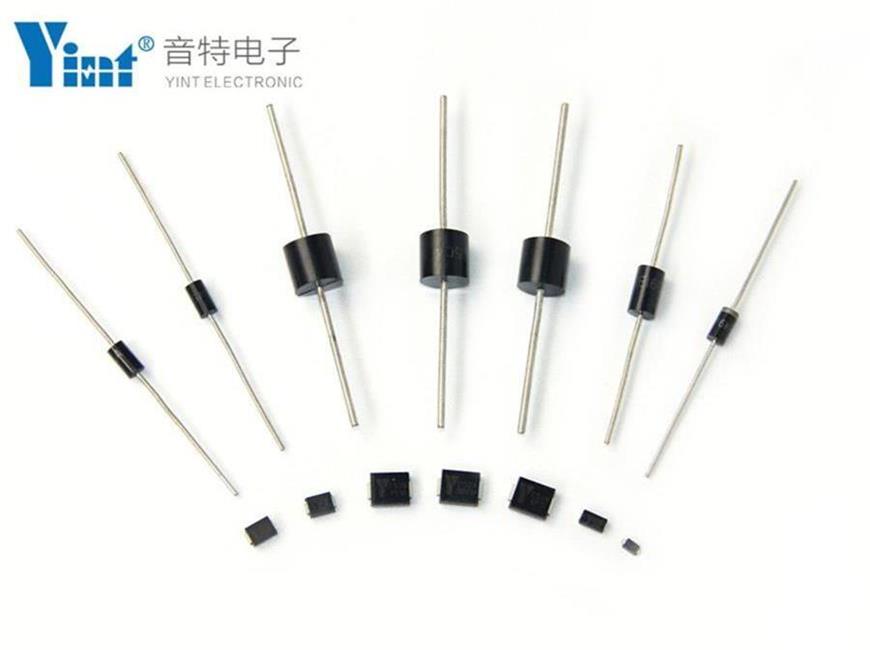

TVS瞬态抑制二极管：

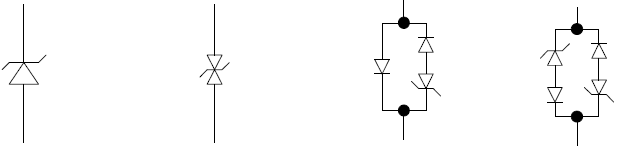

TVS 电路符号

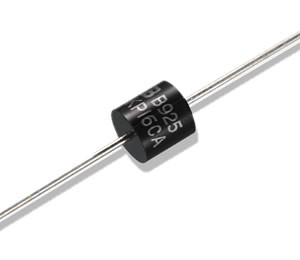

TVS 是一种限压型的过压保护器，它将过高的电压钳制至一个安全范围，藉以保护后面的电路，有着比其它保护元件更快的反应时间，这使 TVS 可用在防护 lighting、 switching、ESD 等快速破坏性瞬态电压。

特点：可分为单双向，响应时间快、漏电流低、击穿电压误差小、箝位电压较易控制、 并且经过多次瞬变电压后，性能不下降，可靠性高，体积小、易于安装。缺点是能承受 的浪涌电流较小，且功率大的寄生电容也大，低电容的功率较小。适用于细保护或者二 级保护。

注：选型注意，单双向，电压，功率，电容都要考虑到。

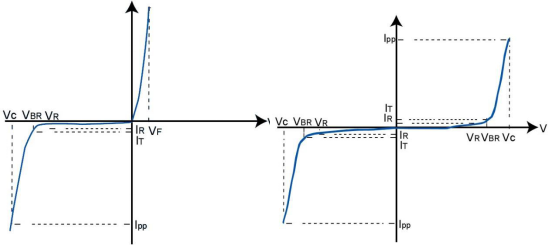

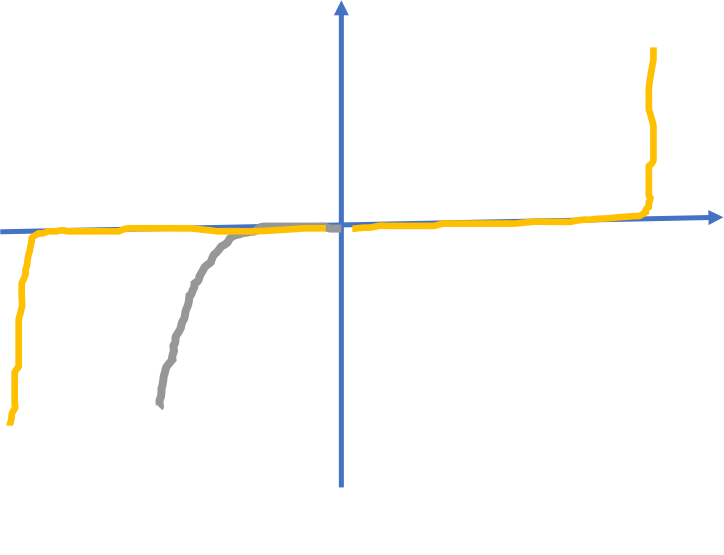

     单向 TVS 伏安特性                       双向 TVS 伏安特性

TVS选型指南

关注公众号：音特电子，了解更多电路知识。

关键词：TVS瞬态抑制二极管、过压防护。

1.气体放电管

（GDT 电路符号）

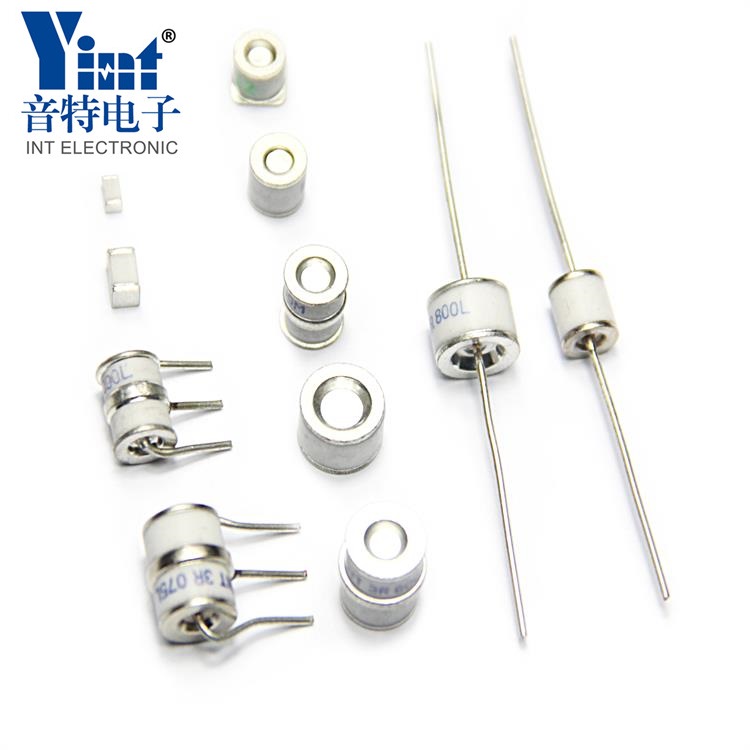

       气体放电管是一种陶瓷或玻璃封装的、内充低压惰性气体的短路型保护器件，一般分两 电极和三电极两种结构。其基本的工作原理是气体放电。当极间的电场强度超过气体的 击穿强度时，就引起间隙放电，从而限制了极间的电压，使与气体放电管并联的其它器件得到保护。气体放电管可分为二极和三极两种。

陶瓷气体放电管：

优点：

1.具有通流量大（KA 级）。

2.漏电流小。

3.寄生电容小等。

缺点：

1.其响应 速度慢（μs 级）。

2.动作电压精度低有续流现象。

总结：适用于粗保护或者初级保护。

选型方法：

min（UDC）≥1.25*1.15Up，1.25 是安全余量，1.15 是电源波动系数。

特性曲线

气体放电管选型指南

关键词：陶瓷气体放电管、gdt气体放电管、过压防护。

关注公众号：音特电子。

1.半导体放电管

(TSS 电路符号)

半导体过压保护器是根据可控硅原理采用离子注入技术生产的一种新型保护器件，具有 精确导通、快速响应（ns 级）、浪涌吸收能力较强、双向对称、可靠性高等特点。

TSS半导体放电管浪涌通流能力较同尺寸的 TVS二极管强，但开关型保护器件都有续流问题。

TSS半导体放电管有贴装式、 直插式和轴向引线式三种封装形式。在通讯行业使用的比较多。

TSS伏安特性曲线

注意：开关型过压防护器件，由于都有续流特性，故在电源电路单独使用需谨慎。

TSS半导体放电管选型指南

关注公众号：音特电子，更方便了解。

关键词；tss半导体放电管、过压防护。

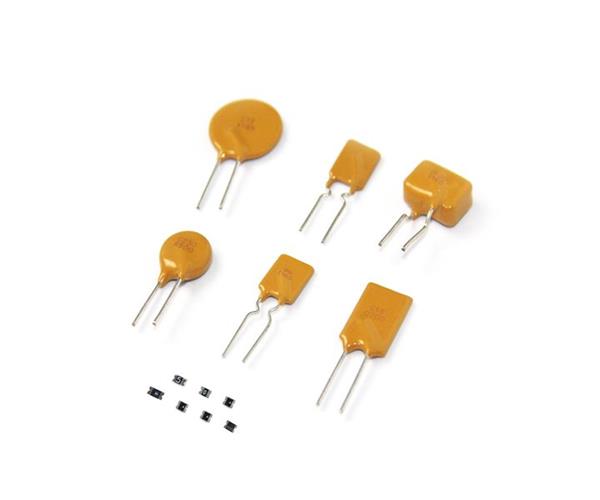

 1.自恢复保险丝

PTC电路符号

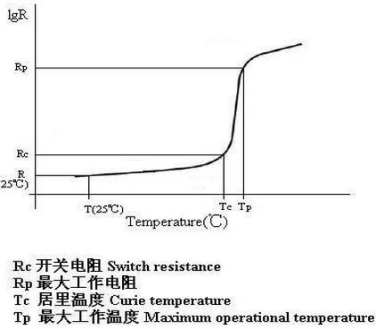

    PPTC自恢复保险丝采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经 过特殊的工艺加工而成。传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保 险丝具有过流过热保护，自动恢复双重功能。

    PPTC自恢复保险丝插件类的耐压值有 6V，16V，30V，60V，72V，250V，600V，电流从 75mA 到 14A。 贴片系列的有 0603，0805，1206，1210，2018，2920 封装。

特性曲线

自恢复保险丝选型方案

关注公众号：音特电子，轻松了解。

关键词：自恢复保险丝、PPTC、过流保护。

目的：

电涌顾名思义就是超出正常工作电压的瞬间过电压，其来源分为外部来源（雷电和电网中开关操作等在电力线路上产生的过电压）和内部来源（空调、电梯、电焊机、空气压缩机和其它感应性负荷），根据统计，在美国：由于电涌给各行业造成的停产、时间的损失、设备维修、过早地更换设备等直接损失每年高达260亿美金，在中国，据有关统计，在保修期内出现问题的电气产品中，有63%是由于电涌产生的。我司依据GB/T17626.5  IEC61000-4-5对浪涌（冲击）抗扰度试验，提供220V电源10KA浪涌防护方案，以供大家参考。

测试波形：

开路电压波形1.2/50μs      T1=1.2μs    T2=50μs

短路电流波形8/20μs     T1=8μs    T2=20μs

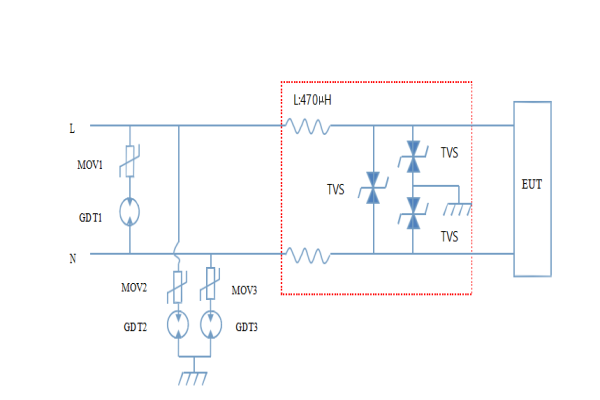

220V保护方案推荐：

器件选择：

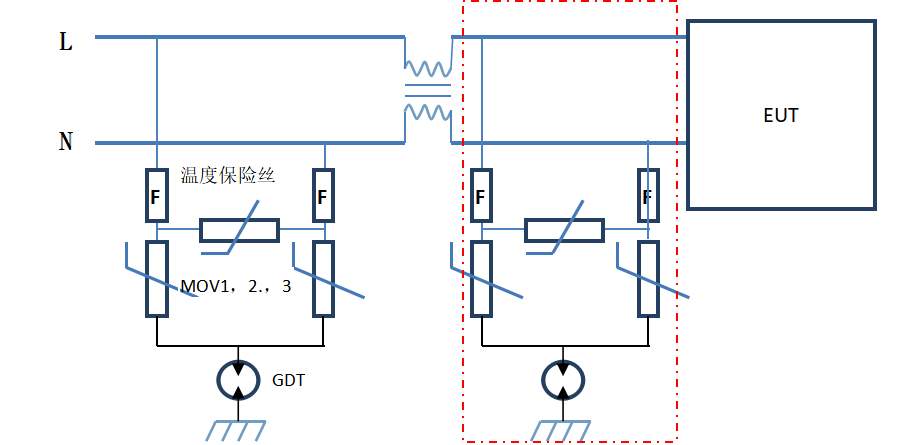

如果在测试过程中，浪涌的残压过高，导致被测设备损坏，则可以在共模线圈后面增加一级防护（红色虚线内），器件的选择可以和前一级一样，也可以选择通流量稍小的压敏电阻和气体放电管以节省成本。

有问题，可联系音特电子。

产品选型

关注公众号：音特电子，轻松了解。
