第一问. 如何根据电路的最大浪涌电流计算共模电感的饱和裕量？

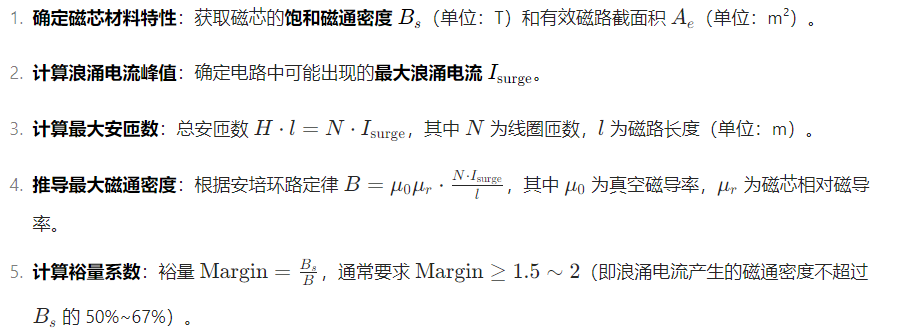

答：共模电感的饱和裕量是确保其在浪涌电流下不进入磁饱和的关键参数。计算步骤如下：

关键逻辑：差模电流在共模电感中产生的磁通相互抵消，通常不导致饱和；而共模浪涌电流会叠加磁通，可能使磁芯饱和。裕量需通过磁芯材质选型和增加线圈匝数或磁路截面积来实现

​

第二问. 不同磁芯材料的共模电感在1MHz 频率下的典型阻抗值范围是多少？

答：共模电感的阻抗值与其磁芯材料、尺寸、匝数及漏感设计密切相关。以下是典型材料在1MHz下的阻抗范围：

锰锌铁氧体（MnZn Ferrite）：磁导率较高，低频损耗低，适用于抑制低频干扰

典型阻抗：约 10Ω ~ 1kΩ（电感量较高时阻抗更大）

镍锌铁氧体（NiZn Ferrite）：初始磁导率较低，高频损耗低，适用于高频段抑制（如 1MHz~300MHz）

典型阻抗：可达 几百Ω ~ 数 kΩ，高频抑制能力更强

铁粉芯（Powdered Iron）：磁导率较低，饱和特性好，适用于大电流应用，但高频阻抗较低（通常在几十 Ω 以下）

纳米晶（Nanocrystalline）：兼具高磁导率和高频特性，在 1MHz 时阻抗与优化设计的铁氧体接近，但成本较高​

第三问. 共模电感的额定电压与绝缘电阻有什么关联？

答：额定电压与绝缘电阻是安全性能的互补指标：

额定电压：指电感能承受的长期工作电压峰值（如线电压或共模浪涌电压），取决于绕组绝缘材料的耐电强度及爬电距离设计

绝缘电阻：衡量绕组与磁芯或外壳之间的绝缘隔离能力（单位：MΩ），反映材料老化或受潮风险

关联逻辑：

高额定电压需配合高绝缘电阻（如医疗或汽车应用要求≥100MΩ），以防止击穿或漏电流超标

绝缘电阻测试通常使用：直流高压源（如 500V/1000V 兆欧表）： 施加电压并测量漏电流，确保满足绝缘强度标准

标准依据：如 IEC 60664（电气间隙与爬电距离）或 AEC-Q200（汽车级绝缘要求）明确规定两者协同关系

第四问. 如何根据 PCB 布局空间反推共模电感的最大允许体积？

答：步骤如下：

1. 测量安装区域约束：确定预留的物理空间三维尺寸（长 × 宽 × 高），考虑周围元件干涉及散热要求
2. 评估散热需求：根据额定电流计算铜损与磁损发热，优先选择散热面积大的封装（如扁平或开放式结构）
3. 参考封装库体积基准：贴片电感（如 2520 封装）：典型体积约 5×5×5mm³，支持中等电流（3~8A）
4. 插件电感（如工字型或环形磁芯）：体积更大（如 Φ10×12mm 插件可承载 20A+），但占用高度空间
5. 迭代设计验证：根据体积上限选择磁芯型号（如 PQ、EE 或环形磁芯），计算允许的最大线圈层数与匝数\通过有限元磁场仿真或厂商工具反推电感量与温升是否达标
6. 折中权衡：体积受限可能需牺牲电感量或采用多级滤波补偿高频抑制能力​

第五问. 高温环境下，共模电感的额定电流需要降额多少？降额曲线如何获取？

答：降额比例与曲线获取方法

1. 降额原因：高温导致磁芯磁导率下降、铜线电阻增大，温升加剧，需降低电流避免饱和或过热失效。
2. 典型降额幅度：铁氧体磁芯：约每升高 10°C 降额 5%~10%，通常在 70°C~85°C 后进入快速降额区。
3. 汽车级应用：按 AEC-Q200 标准，可能需在 125°C 时电流降至室温额定值的50% 以下
4. 降额曲线获取途径：厂商规格书：直接提供温度 - 电流降额图Derating Curve、认证标准参考：AEC-Q200 或 MIL-STD-202 规范要求温度循环后验证电流承载能力、自建测试：在环境箱中逐步升温并监测电感温升 / 阻抗变化，绘制实测曲线​

第六问. 通信线路中共模电感的寄生电容为何需控制在10pF 以下？

答：​寄生电容（主要由绕组层间耦合及引脚分布引起）对高频信号完整性危害显著

高频谐振风险：寄生电容 Cp与电感L形成 LC回路，自谐振频率公式;若(Cp > 10pF)，可能使抑制频段（如 1MHz~100MHz）内出现阻抗谷值，削弱滤波效果并导致信号反射或振荡

带宽劣化：寄生电容相当于并联在电感两端的高频旁路，使高频段共模阻抗过早下降，无法有效抑制通信频段（如 USB 3.0 / 以太网的 GHz 级噪声）

辐射干扰加剧：未被充分衰减的共模电流可能通过线缆辐射，违反 FCC/CISPR 辐射限值标准

时序恶化：高速信号（如 HDMI/PCIe）的边沿速率极高，寄生 RC 延迟会导致码间干扰（ISI）或误码率上升

第七问. 三相共模电感的各相电感值偏差应控制在百分之几以内？

答：​典型要求为≤±5%，原因如下：平衡电流分配：三相系统中电感偏差过大会导致中性点偏移，产生环流或 EMI 抑制不均、标准依据：工业电源或电机驱动应用（如光伏逆变器）通常要求±3%~5%偏差，以确保对称性滤波性能、实现方法：采用高精度绕线工艺（同步绕制三绕组）及一致性磁芯材料、出厂前通过自动化设备逐相测量电感并分选配对、风险提示：偏差超 10% 可能导致零序电流抑制失效或差模干扰残留

第八问. 汽车级共模电感的 AEC-Q200 认证中，温度循环测试的具体条件是什么？

答：AEC-Q200 对温度循环的严格定义如下：标准循环条件：温度范围：通常为 -40°C ~ +125°C（部分测试扩展至 - 55°C~+150°C）；转换速率：≤15°C/min 斜坡（避免热应力冲击）；驻留时间：高低温端各保持30 分钟～2 小时（验证极端环境适应性）；循环次数：典型1000 次（验证长期热疲劳可靠性），测试目的：评估材料膨胀系数匹配性、焊点可靠性及磁芯稳定性，防止高低温切换时开裂或性能漂移、其他阶段：可能结合湿度循环（HAST 测试）或功率循环，全面覆盖汽车环境挑战​

第九问. 医疗设备用共模电感的漏电流限值是多少？如何测试？

答：漏电流限值通常为 ≤100μA ~ 1mA（依据应用类别）

测试方法：

限值依据：接触患者设备（如监护仪）：要求≤100μA（患者漏电流 IEC 60601-1 标准）、非接触设备：允许较高值（如≤1mA）但需符合安全隔离距离

测试方法：绝缘电阻测试：使用500V/1000V 直流兆欧表施加电压，测量绕组与接地外壳间电阻，确保≥100MΩ（医疗级强制要求）、漏电流直接测量：在额定电压下串联微安表监测长期漏电流，重点检查湿热环境或老化后是否超标、耐压测试：施加 1.5~2 倍额定电压（如 AC 1500V/1 分钟）并监测击穿电流，确保绝缘结构无缺陷

失效模式：绝缘材料老化、焊点开裂或磁芯裂纹可能导致漏电流陡增，需通过加速寿命试验（ALT）提前筛选

​

第十问. 共模电感的磁芯损耗在不同频率下的占比有何差异？

答：磁芯损耗（铁损）包含磁滞损耗与涡流损耗，占比随频率变化显著

低频段（<10kHz）：磁滞损耗主导（与磁滞回线面积及频率成正比）

中频段（10kHz~1MHz）：涡流损耗随频率平方增长，逐步成为主要部分（尤其在高电导率铁氧体中）

高频段（>1MHz）：铁氧体磁芯：涡流损耗占主导，需低损耗材料（如 NiZn 铁氧体优化配方）抑制温升,纳米晶/非晶合金：因磁导率高且电阻率低，涡流损耗增速更快，但总损耗仍可能低于铁氧体在特定设计下；铁粉芯：颗粒绝缘结构抑制涡流，损耗增长较缓，适用于高频大电流场景
