SMBJ5.0CA瞬态抑制二极管在医疗设备中的关键应用与选型分析

第一  医疗设备电磁兼容性与电路保护的刚性需求

         现代医疗设备，如：便携式监护仪、输液泵、高频电刀、医学成像设备等，其内部核心电路普遍采用高集成度、低工作电压的精密半导体器件。这些器件对过电压事件；静电放电ESD、电气快速瞬变脉冲群EFT以及雷击感应浪涌Surge等，极为敏感。瞬态电压抑制TVS二极管，作为一种钳位型保护器件，因其响应时间快（通常为ps级）、钳位电压精准、漏电流低等特性，成为医疗设备端口防护的首选方案

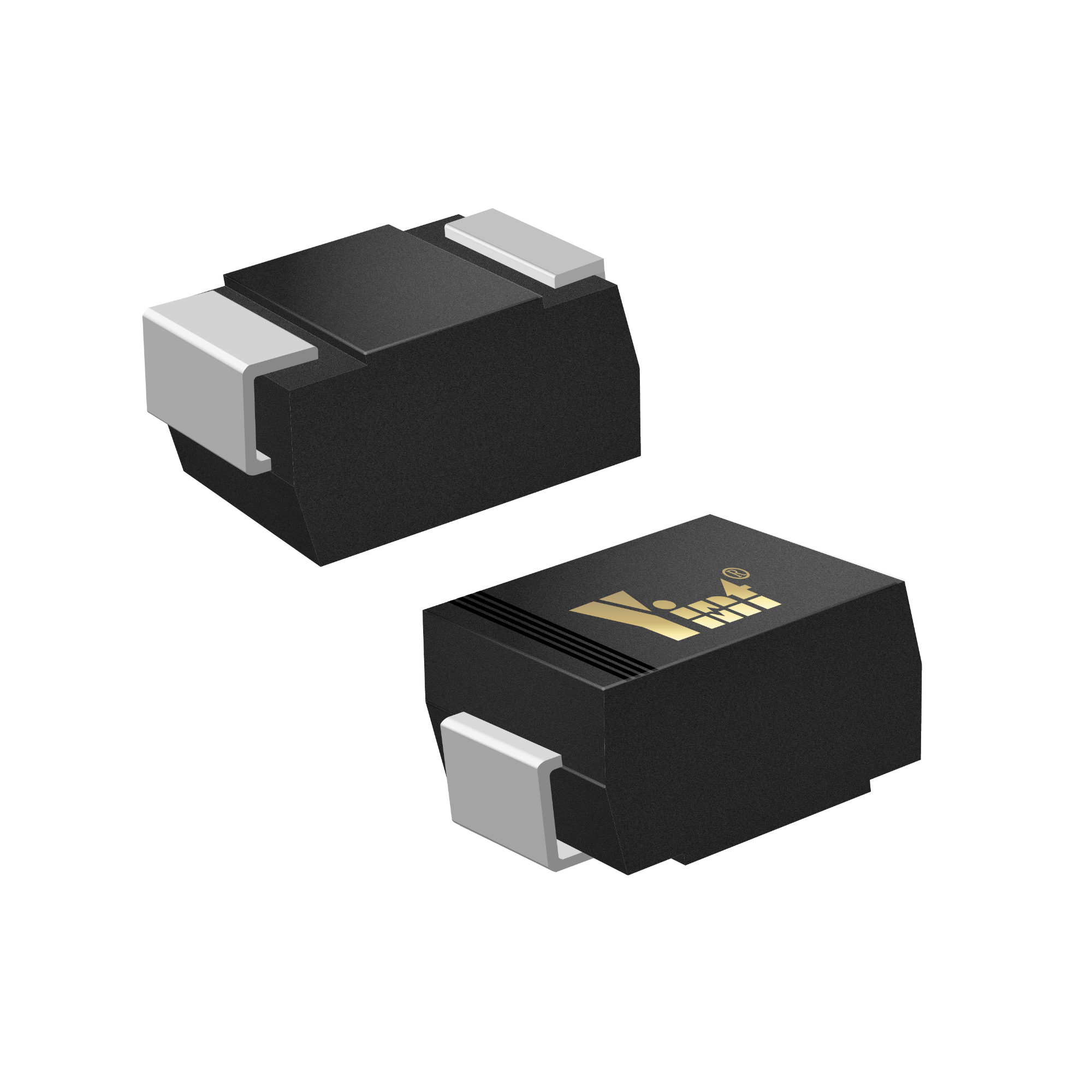

SMBJ5.0CA是一款采用SMB封装、双向导通的TVS二极管，其5.0V的击穿电压（VBR）使其非常适用于保护工作电压在3.3V或5V的逻辑电路、数据线和电源线

第二 SMBJ5.0CA核心电气参数与工作机制解析

      最小击穿电压VBR_min为5.0V，在测试电流IT为1mA条件下测得

      最大钳位电压VC 是评估保护效果的核心指标，在承受标准8/20μs波形、峰值脉冲电流IPP为24.2A的浪涌冲击时，其VC最大值不超过9.2V，这一参数确保了后级被保护IC的输入电压被有效限制在安全范围内

      峰值脉冲功耗（PPK）为600W（10/1000μs波形），满足IEC 61000-4-5标准中对浪涌防护等级的要求

      反向漏电流（IR）是在最大反向工作电压（VRWM）下典型值低于1μA，这对于电池供电的便携式医疗设备至关重要，可避免因保护器件自身功耗导致的电池续航缩短。

TVS二极管的工作原理基于半导体PN结的雪崩击穿效应，当电路端口出现瞬态过电压，并超过TVS的击穿电压VBR时，TVS会迅速从高阻态转为低阻态，将过电流泄放到地，同时将端口电压钳位在安全的VC水平；事件结束后，TVS自动恢复至高阻态

SMBJ5.0CA采用双向结构，可对正、负两个方向的瞬态过压均提供保护，常用于交流线路或差分信号线防护

第三  医疗设备具体电路中的设计思路

在医疗设备设计中，SMBJ5.0CA的设计PCB板需遵循“前端防护、就近泄放”原则

对于电源端口（DC5V输入），通常采用π型滤波结合TVS的防护方案：SMBJ5.0CA并联在电源正极与地之间，位于保险丝和滤波电感之后，这种布局能有效抑制从电源线引入的浪涌和EFT干扰，同时避免保险丝因TVS泄放的大电流而误熔断

对于数据通信端口（USB、RS-232、患者连接电缆接口），防护设计更为复杂。以USB 2.0 D+/D-数据线保护为例，需要在每条数据线对地之间部署一颗ESDLC5V0D8B的静电保护器件

在涉及患者直接接触的生理信号采集前端（如ECG/EEG电极），防护等级要求最高。除需满足IEC 60601-1-2医疗设备电磁兼容性标准外，还必须符合IEC 60601-1关于患者漏电流和辅助电流的严格要求。在此类应用中，TVS的选型需极其谨慎，确保在正常工作和单一故障条件下，通过TVS的可能漏电流均在安全限值之内; SMBJ5.0CA的低漏电流特性使其成为此类苛刻应用的候选器件之一，但必须结合隔离、限流等设计进行系统级验证

第四 基于音特公司资源的系统化选型与验证流程

4.1 正确的TVS选型是一个系统工程，工程师首先需确定被保护电路的工作电压（VCC）和最大可耐受电压

4.2 SMBJ5.0CA的VRWM为5.0V，适用于标称工作电压为5V的电路。其VBR（5.0V-6.0V）提供了足够的裕量，避免在正常电压波动下误动作。其次，需评估设备可能面临的瞬态威胁等级，根据IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）、IEC 61000-4-5（Surge）等标准确定测试等级，从而要求TVS具备相应的IPP和PPK能力。SMBJ5.0CA的24.2A（IPP）和600W（PPK）参数可满足多数医疗设备端口 Level 3/4的防护需求。

4.3  在实际布局布线（PCB Layout）时，TVS的放置位置至关重要。必须确保TVS尽可能靠近端口连接器，其接地引脚通过短而宽的走线连接到干净的接地点（如端口金属外壳或专用防护地平面），以最小化泄放路径的寄生电感。过长的走线会引入附加电感，在瞬态电流作用下产生感应电压，导致实际钳位效果变差。

4.4  音特电子官方网站（www.yint.com.cn）为工程师提供了完整的技术支持生态。网站的产品数据中心提供了SMBJ5.0CA的详细数据手册（Datasheet），网站的应用笔记（Application Notes）板块通常包含针对医疗设备的EMC防护设计方案、PCB布局指南以及符合医疗标准的测试报告，这些资源对于加速设计进程、确保一次性通过严格的医疗设备注册检验（如YY 0505-2012）具有极高的参考价值。在最终设计定型前，强烈建议利用银天科技提供的SPICE模型进行电路仿真，并结合原型机进行实际的EMC一致性测试，以验证SMBJ5.0CA及其他保护器件构成的防护网络的有效性。

结论

SMBJ5.0CA瞬态抑制二极管凭借其精确的5.0V击穿电压、高达24.2A的脉冲电流承受能力以及SMB封装的小型化优势，为3.3V/5V系统的医疗设备端口提供了可靠、高效的瞬态过电压防护解决方案。其选型与部署必须基于对设备应用环境、相关EMC标准以及电路特性的深入分析。结合银天科技提供的全面技术数据、应用指南和模型资源，设计工程师可以系统化地构建起满足医疗设备安全性与可靠性最高要求的电路保护方案，确保设备在复杂电磁环境下的稳定运行，并最终保障患者与使用者的安全
