芯片掺杂工艺是二者最核心的底层差异，直接决定了器件的击穿特性、响应速度、导通能力等关键参数，本质是通过调整掺杂元素（如 P 型硼、N 型磷）的浓度、分布区域、结深
| 对比维度 |
ESD 静电保护二极管 |
普通整流二极管（以硅整流管为例） |
| 核心掺杂目标 |
实现快速、可控的击穿，且击穿后不损坏（多次防护） |
实现单向导通，降低正向导通压降、提升反向耐压 |
| 掺杂浓度与分布 |
- 低浓度、均匀掺杂：PN 结区域（耗尽层）更宽，反向击穿时电场分布更均匀，避免局部过热
- “软击穿” 设计：通过调整掺杂梯度（如采用弱 P 型 / 弱 N 型过渡层），使反向击穿曲线呈 “缓降型”（而非陡峭的硬击穿），击穿后电流增大时电压波动小，避免瞬间高压损坏后端电路
- 部分类型（如 TVS 二极管，ESD 二极管的核心分支）会引入深能级掺杂陷阱，加速载流子复合，提升响应速度（可达 ps 级） |
高浓度、非均匀掺杂：
1. 正向导通区（P+、N + 层）：高浓度掺杂（如 P + 层硼浓度 10¹⁹-10²⁰ cm⁻³），降低正向导通电阻和压降（硅管通常 0.7V 左右）
2. 反向耐压区（中间 N⁻基区）：低浓度掺杂，增加结深（通常几十微米），提升反向击穿电压（如 1N4007 反向耐压 1000V）
- “硬击穿” 设计：反向击穿曲线陡峭，击穿后电流骤增，若超过额定功率会直接烧毁（不可恢复），因此设计上需避免工作在击穿区 |
| PN 结结构 |
多采用平面结或沟槽结，结面积较大（提升浪涌电流耐受能力），且结边缘做 “圆角钝化处理”（减少电场集中，避免局部击穿失效） |
多采用台面结或扩散结，结面积根据电流需求设计（小电流管结面积小，大电流管结面积大），重点优化正向导通的载流子迁移效率 |
| 衬底与外延层设计 |
部分高性能 ESD 二极管采用外延层（Epitaxial Layer）结构，通过外延层精确控制掺杂浓度，实现更稳定的击穿电压和更快的响应速度 |
普通整流管多采用单晶衬底直接掺杂（如 N 型衬底上扩散 P 型层），工艺相对简单，成本较低，满足常规整流需求即可 |
二者的功能差异是底层工艺差异的直接体现，ESD 二极管的核心是 “防护”，普通整流二极管的核心是 “能量转换”，功能定位完全不同

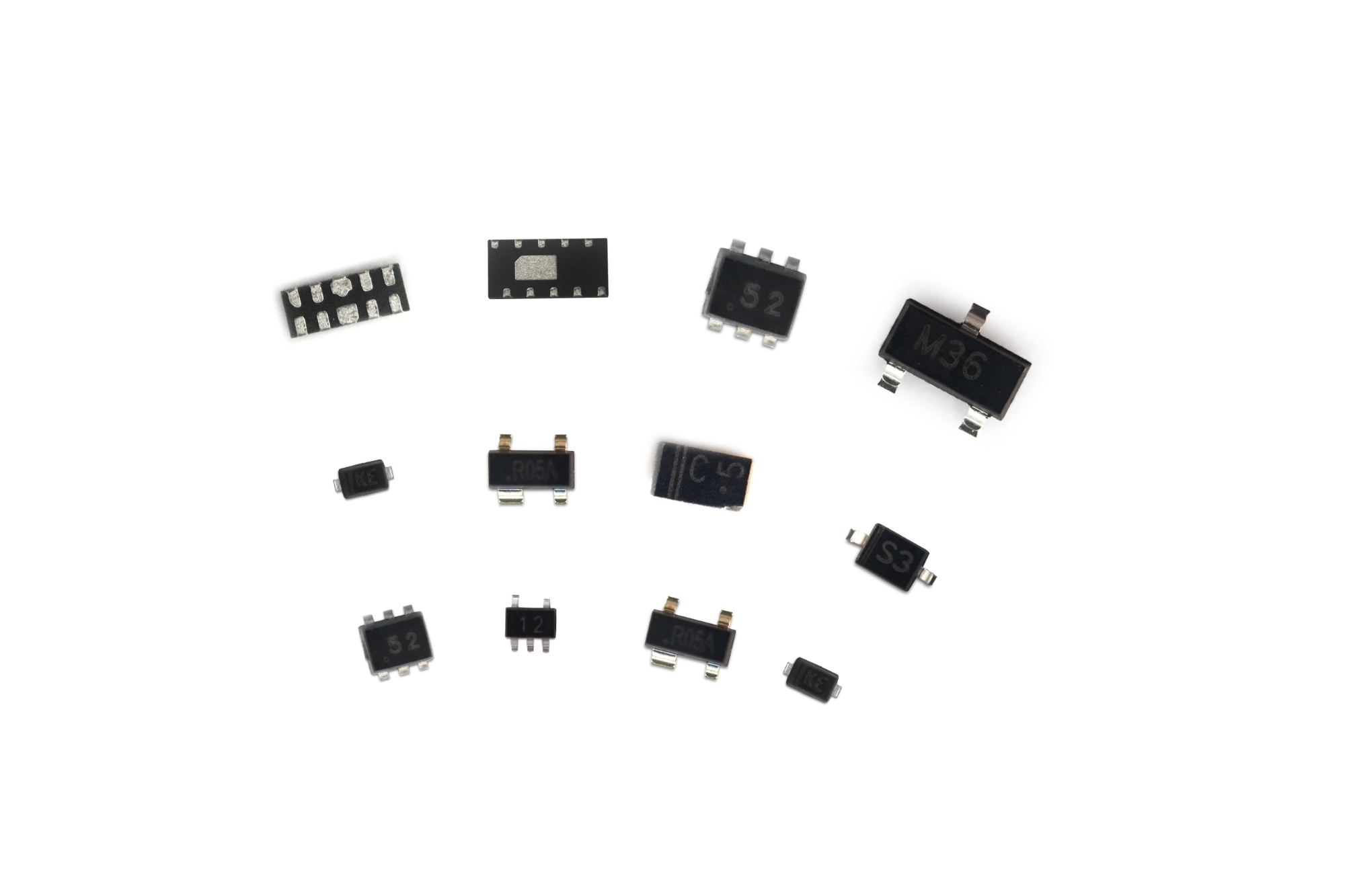

ESD 二极管的本质是 可控的过压泄放器件，工作在反向击穿区（但设计为可重复击穿，不损坏），核心功能是：当电路中出现超过额定电压的静电脉冲（如人体静电、机器静电，电压通常几千伏至几万伏，电流几十安至几百安，但持续时间极短，通常 ns 级）时，二极管迅速击穿，将静电电流通过自身泄放到地，同时将被保护电路的电压钳位在安全范围内（即二极管的击穿电压），避免静电脉冲损坏后端敏感芯片（如 IC、CPU、传感器等）
其功能关键点：
- 响应速度极快：需在静电脉冲的 “上升沿”（通常 ns 级）内完成击穿，否则后端芯片已被损坏，典型响应时间为 1-100ps
- 击穿电压精准：击穿电压需略高于被保护电路的正常工作电压（如 5V 电路选 6.8V 击穿的 ESD 管），既不影响正常工作，又能在过压时及时防护
- 浪涌耐受能力强：需承受短时间的大电流（如 IEC 61000-4-2 标准要求的 ±8kV 接触放电、±15kV 空气放电），且击穿后自身不烧毁（可重复使用）
- 正向特性无要求：正向导通仅作为 “备用泄放路径”，通常不关注正向压降，部分 ESD 管甚至设计为 “双向防护”（对称的 PN 结结构），可防护正负双向静电脉冲
其功能关键点：
- 单向导电性：正向导通时电阻极小（压降 0.7V 左右，硅管），反向截止时电阻极大（漏电流极小，通常 nA 级），这是整流的核心基础；
- 正向导通压降低：降低导通时的能量损耗（如大功率整流场景，压降每降低 0.1V，损耗可减少 10% 以上）；
- 反向耐压高：需承受交流电的峰值电压（如 220V AC 的峰值约 311V，因此整流管反向耐压需≥400V，如 1N4007 耐压 1000V），且反向截止时不能击穿（击穿即损坏，不可恢复）；
- 响应速度无高要求：常规工频整流（50/60Hz）对响应速度无要求（ms 级即可），即使高频整流（如开关电源，kHz-MHz 级），响应速度也仅需 μs 级（远慢于 ESD 管的 ps 级）
ESD 二极管的应用场景核心是 “有静电风险、且电路对过压敏感” 的场景，主要用于保护各类半导体芯片，典型场景包括：
- 消费电子：手机、电脑、平板的 USB 接口、HDMI 接口、耳机接口（人体接触时易带入静电），保护内部的 CPU、基带芯片、传感器；
- 工业电子：工业控制模块（如 PLC、传感器）的信号接口，防止车间机器静电或人员操作静电损坏控制芯片
- 汽车电子：车载 USB、CAN 总线接口、雷达传感器，防止汽车行驶中摩擦静电或维修时的静电损坏车载 ECU
- 通信设备：路由器、交换机的网口（RJ45）、光模块接口，防止网线传输中的静电或插拔时的静电损坏通信芯片
应用原则：需与被保护电路 “并联”（一端接被保护线，一端接地），确保静电脉冲能通过 ESD 管泄放，而非流经后端芯片
普通整流二极管的应用场景核心是 “需要实现电流单向流动或 AC-DC 转换” 的场景，主要用于能量转换或电路保护（非静电防护），典型场景包括：
- 电源电路：
- 工频整流（如充电器、电源适配器）：将 220V AC 通过 “整流桥”（4 个整流二极管组成）转换为脉动 DC，再经电容滤波后得到平滑 DC
- 开关电源：高频整流（如 100kHz 以上），将开关管输出的高频交流电整流为 DC，供负载使用（如电脑电源、LED 驱动电源）
- 电路保护：
- 电源反接保护：串联在电源正极与负载之间，若电源反接，二极管反向截止，阻断反向电流，保护负载（如充电宝、小家电）
- 续流保护：并联在电感负载（如继电器线圈、电机）两端，当电感断电时，释放电感存储的能量（避免反向高压击穿开关管）
- 信号电路：
- 信号整流：如 AM 收音机的检波电路，将调幅信号（AC）整流为音频信号（DC 脉动信号）
- 单向信号传输：如在数字电路中阻断反向信号串扰，确保信号仅沿一个方向传输
-
