等离子体形成的基本原理?
来源:音特电子 发布日期:2023-06-18 浏览次数:6648次
分享:

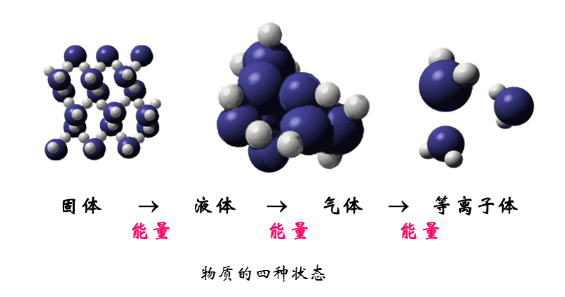

等离子体形成的基本原理涉及到物质被加热至足够高温度以使其电离,将电子从原子或分子中解离出来形成自由电子和带正电的离子。以下是等离子体形成的主要步骤:

1. 加热:物质被加热到足够高的温度。高温可以通过电击、高能光或热能等形式提供。

2. 离子化:高温使物质的原子或分子获得足够的能量,引发电离现象。在这个过程中,束缚在原子或分子中的电子被解离出来,形成自由电子和带正电的离子。

3. 电中性:在等离子体中,电子和离子以及中性原子之间存在着相互碰撞和相互作用,保持了整体的电中性。

4. 自持和结构:等离子体具有自持性,即电子和离子在电场的作用下自由运动,而不需要外部驱动力。等离子体形成后,可以形成各种不同的结构,如等离子体云团、等离子体束等,这些结构在等离子体物理学和应用中起着重要的作用。

等离子体在自然界和实验室中都存在,例如太阳等离子体、火焰等离子体、放电等离子体等。由于其独特的物理性质,等离子体在等离子体物理、核聚变研究、半导体制造、照明、等离子体处理以及等离子体医学等领域具有广泛的应用。

高密度等离子云团(High-density plasma cloud)是指具有高电子密度和离子密度的等离子体区域。利用高密度等离子云团的主要目的是进行等离子体物理研究和应用,其中一些典型的用途包括:

1. 物理研究:高密度等离子云团可以用于研究等离子体的物理性质和行为,如等离子体中的电子和离子相互作用、粒子加热和输运、等离子体波动等。这些研究对于理解等离子体物理学的基本原理以及开发新的等离子体应用具有重要意义。

2. 等离子体加工:高密度等离子云团可以用于等离子体加工,例如等离子体刻蚀、等离子体沉积和等离子体聚合等。等离子体加工是一种常用的材料加工技术,可以在微纳米尺度上进行精确的控制,用于制备微电子器件、光学器件、生物芯片等。

3. 聚变研究:高密度等离子云团对于研究核聚变也很重要。在核聚变实验中,需要将氢等离子体加热至高温并保持高密度,以实现核聚变反应。高密度等离子云团的产生可以提供核聚变反应所需的条件,为研究和开发核聚变技术提供基础。

总之,利用高密度等离子云团可以进行等离子体物理研究、等离子体加工和核聚变研究等领域的实验和应用,推动等离子体科学和技术的发展。

在隧道爆破中,金属的等离子云团可以形成电位差。这是因为在爆炸或高电流过程中,大量电荷在金属中移动会导致电位差的产生。

电位差可能引发电弧放电,产生火花,造成燃烧和爆炸的风险。为了解决这个问题,一些措施可以采取:

1. 接地:通过将金属等离子云团与地面连接,可以将电荷释放到地面,减小电位差的产生。接地可以通过引入导电材料连接到地线或使用专门设计的接地装置来实现。

2. 屏蔽和隔离:使用绝缘材料对金属等离子云团进行屏蔽和隔离,使其与其他物体和环境隔离开来,减少电位差的传播和放电风险。

3. 电力管理:在隧道爆破中,合理管理电源供应和电流流向也可以减小电位差。例如,控制电流的大小和方向,确保电荷均匀分布。

这些措施有助于减小金属等离子云团形成的电位差,降低火花和电弧放电的风险,确保隧道爆破过程的安全性。在实际应用中,需要根据具体情况综合考虑采取适当的防护措施。
