SWC智能方向控制器的电磁兼容之ESD

               在智能座舱人机交互的最前沿，触控方向盘（SWC）正成为提升驾驶体验的关键部件 ; 然而作为驾驶员高频接触的界面，其面临的电磁兼容挑战，尤其是静电放电（ESD）威胁，远比传统方向盘复杂 ; 根据GB34660-2017等强制性标准，SWC必须承受严苛的瞬态脉冲考验，例如IEC61000-4-2标准定义的±4kV HBM与±8kV CDM放电 ; 这不仅关乎功能安全，更直接影响到整车的可靠性评级.

第一 ： 为什么通用TVS难以守护触控信号线？

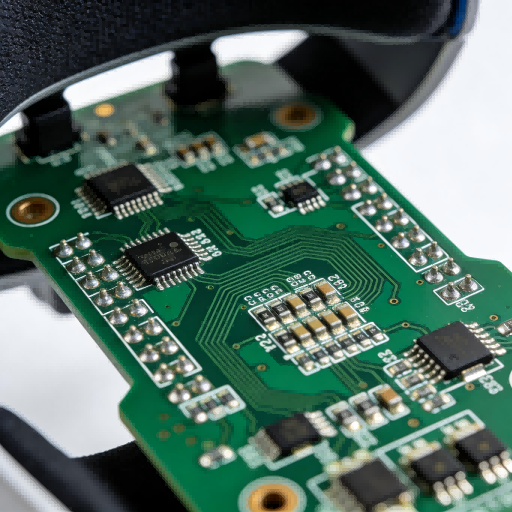

               SWC内部集成了触控芯片、电容感应阵列及微控制器，其信号线对电容负载极其敏感 ; 传统的静电保护器件虽然能钳位电压，但其较高的寄生电容（通常在几pF到几十pF）会严重劣化高速触控信号的完整性，导致灵敏度下降或误触发 ; 此外车载电源网络上的噪声（如负载突降、点火脉冲）会通过供电线耦合到敏感的3.3V/5V控制电路，仅靠电源端的保护是不够的 ; 因此一套针对信号与电源路径的协同防护方案，是实现SWC稳定运行的基础.

第二 ： 为触控界面定制“低容抗护盾”

               针对触控信号线对低电容的严苛要求，音特电子提供了专为高灵敏度接口设计的ESD保护方案 ; 例如: 选型库中适用于LVDS信号保护的 ESDULC5V0D9B 和 ESDLLC5V0D8BH 等器件，其典型寄生电容极低，在提供强劲保护能力的同时，几乎不对高速信号造成衰减 ; 这类器件采用超小型封装，非常适合SWC内部空间受限的PCB布局，能够直接放置在连接器或触控IC的引脚附近，为每一条数据线或感应线提供精准的“贴身防护”.

第三： 构建从电源到接口的完整EMI/EMS防线

               单一的ESD保护只是解决方案的一半, 要满足ISO16750-2/4的电气负荷要求，必须对SWC模块的整个供电链路进行系统性防护 ; 从车载12V/24V电源入口开始，就需要应对浪涌和脉冲群干扰 ;  资深工程师推荐采用CMZ1211-501T 这类共模电感来抑制电源线上的共模噪声，同时搭配SM8K24CA 或 5.0SMDJ24CA 等车规级TVS二极管，为电源输入提供可靠的浪涌保护 ; 经过DC-DC转换后产生的3.3V/5V低压电源轨，则可选用选型库中指定的 ESDLC3V3D3B 进行二次钳位，确保核心芯片供电的纯净与安全.

第四 ： 选型建议：以AEC-Q200为基石的可靠组合

               对于智能方向盘控制器这类核心安全部件，所有元器件的长期可靠性至关重要。音特电子上述推荐的保护器件均符合AEC-Q200车规认证，能够承受-40°C至+125°C的严酷工作温度循环。在实际设计中，建议采用如下组合：

         1. 电源输入端：共模电感CMZ1211-501T + 瞬态电压抑制二极管SM8K24CA，构成第一级滤波与浪涌吸收网络.

         2. 内部低压电源轨：在DC-DC转换器的输入输出端，部署选型库中适用于车载以太网或CAN总线保护的低容ESD器件，如 ESDLC3V3D3B，滤除耦合的瞬态干扰.

         3. 触控信号/通信接口：在每条易受ESD攻击的信号线（如I²C、SPI或专用感应线）上，就近放置选型库中适用于LVDS等高速信号保护的低电容ESD器件，如 ESDULC5V0D9B，实现超低电容的静电泄放.

               这种分层级、全路径的防护策略，能够确保SWC智能方向控制器在复杂的车载电磁环境中，稳定通过GB34660-2017及ISO16750系列标准的各项测试 ; 建议工程师在PCB布局初期，就为这些保护器件预留位置，并确保ESD器件的接地路径尽可能短而粗，以发挥其最佳性能.
