EMC电磁兼容技术之EDR终端产品策略

            在数据中心与算力网络的核心，交换机不仅是数据流转的枢纽，更是整个系统稳定性的基石；随着数据速率向400G/800G乃至更高演进，交换机内部的高速SerDes、DDR内存、时钟网络以及各类管理接口，都面临着前所未有的电磁兼容（EMC）挑战；尤其是作为安全边界的硬件EDR（端点检测与响应）专用终端，其集成了复杂的网络处理、安全芯片与多类工业接口，在狭小的空间内实现高强度数据处理与严苛的工业环境耐受，对EMC设计提出了“既要、又要”的极致要求——既要保证自身高速信号完整性（EMI），又要能抵御来自外部电网、接口耦合的各种电磁骚扰（EMS）；任何一方面的疏漏，都可能导致数据包错误、系统宕机甚至硬件损毁，其代价在7x24小时不间断运行的数据中心中是灾难性的.

策略一：剖析硬件EDR终端的EMC风险矩阵

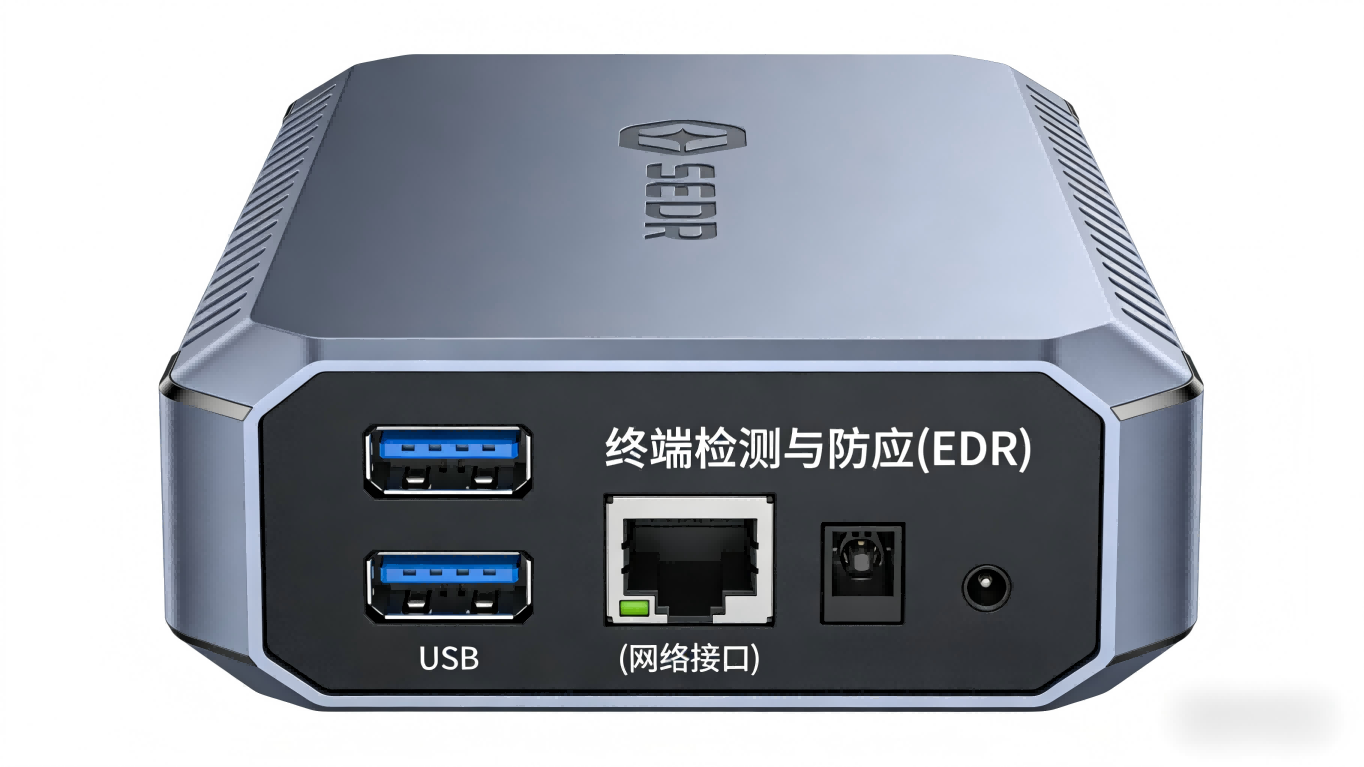

        硬件EDR终端本质上是一台高度集成的专用工业计算机；其EMC风险并非单一存在，而是根据功能模块和接口类型，形成了一个立体的风险矩阵.

      核心风险一：

      高速数据与网络接口的“自扰”与“他扰”，这是最核心的挑战，设备内部的千兆/万兆以太网PHY芯片、DDR内存总线以及可能的PCIe通道，工作时会产生丰富的高频谐波噪声；这些噪声若通过空间辐射或电源/地平面耦合，会干扰设备自身敏感的射频接收电路（如:可选配的4G/5G模块）或相邻板卡，即EMI问题;  同时所有对外的物理接口——RJ45、SFP光模块笼子、USB、Console口——都是外部静电（ESD）、电快速瞬变脉冲群（EFT）和浪涌（Surge）侵入的“门户”；一次运维人员带电插拔网线产生的静电，或远端因雷击感应耦合到网线上的浪涌，都可能沿链路直击PHY芯片，造成端口“哑火”.

       核心风险二：

       工业现场接口引入的“暴力”瞬态  硬件EDR为融入工业环境而设计的RS232/RS485串口、DI/DO数字量接口，是其区别于普通IT设备的关键，也是EMS风险的重灾区；这些长线接口极易耦合现场继电器、电机启停、变频器工作产生的极高能量浪涌和EFT，例如:RS485总线在工厂环境中可能需承受IEC 61000-4-5标准定义的±2kV甚至±4kV的浪涌冲击，其能量等级远非数据端口可比，需要专用的高能容的防护方案.

       核心风险三：

       复杂电源网络的“传导污染” 硬件EDR支持9V-60V DC宽压输入，并可能兼容110V/220V AC，其内部的电源管理模块（PMIC）需进行多级DC-DC转换，为CPU、内存、芯片组提供1.0V、1.8V、3.3V等多种电压；这个复杂的电源网络既是内部开关噪声（如:Buck电路的dV/dt）的主要源头，也是外部传导骚扰（如:电网波动、EFT通过电源线注入）的传播路径；电源网络的噪声会直接抬高地电位，劣化所有模拟和数字电路的参考地，导致系统逻辑错误或性能下降.

策略二：构建分层次、全链路的EMC防护架构

        针对上述风险矩阵，零散的、事后补丁式的防护设计已无法胜任；必须从架构层面，为硬件EDR终端构建一个分层次、全链路的EMC防护体系，将干扰“拒之门外”、将噪声“消弭于内”.

      第一层次：

        端口级精准防护——为每一条数据通道配备“专职警卫”，这是防护体系的第一道，也是最关键的一道实体防线。其核心原则是“对症下药”，根据接口的信号速率、工作电压和可能面临的威胁等级，选择最合适的EMI滤波与EMS保护器件组合.

1. 千兆/万兆以太网电口（RJ45）防护： 这是数据进出的主干道。对于千兆（1G）以太网，必须同时解决信号完整性与浪涌/静电防护；推荐在PHY芯片侧靠近连接器的位置，使用CMZ2012A-900T 共模扼流圈；该器件在高达100MHz以上的频段仍保持优异的共模噪声抑制能力，能有效滤除信号线上的共模干扰，提升信号质量。在EMS防护侧，必须选择低电容、响应速度快的TVS阵列，以保护PHY芯片；ESDLC3V3D3B 或 ESD0524P 是理想选择，其结电容低至典型值0.5pF，确保对高速差分信号的影响微乎其微，同时能迅速钳位±30kV的接触放电静电和常见的浪涌过压.
2. 工业串行总线（RS232/RS485）防护： 此类接口速率不高，但面临高能量威胁。防护重点在于泄放能量。除了使用 CMZ2012A-900T 进行必要的滤波，对于RS485总线，推荐采用 ESDSM712 集成式总线保护芯片，或搭配 SMBJ6.5CA TVS管及气体放电管组成三级防护电路，可稳健应对±4kV以上的浪涌冲击；对于RS232接口，则可选用 ESD15VAPB 和 SM18CA 等器件进行保护.
3. USB/Console等中低速数据接口防护： USB 2.0/3.0、调试Console口同样需要低电容保护；为此类通用数据接口提供了成熟的套片方案，例如：使用 CMZ2012A-900T 滤除噪声，并搭配 ESDLC5V0D8B、ESDSRVLC05-4 或 ESD0524P 等多通道TVS阵列，为多条数据线提供一体化的紧凑型静电防护.

      第二层次：

      板级电源网络净化——打造洁净的“能量血统”，一个“安静”的电源是系统稳定的基础，防护策略需从输入到负载逐级展开.

      2.1 输入端粗保护与滤波： 在宽压直流输入（如24V DC）端口，首先应放置一颗大通流能力的TVS管，用于吸收来自供电线路的高能量浪涌，例如，针对24V系统，可选用 SMDJ24CA紧接着，应部署一颗如 CMZ7060A-701T 的大电流功率电感，构成输入端的LC滤波网络，有效抑制低频传导噪声.

      2.2  DC-DC转换器级的高频噪声抑制： 每个开关电源转换器（如从24V转5V，5V转3.3V的Buck电路）的输入和输出端，都是高频开关噪声的源头。必须在输入电容附近放置磁珠或小尺寸功率电感，如：CML或CMZ系列对应型号，用于滤除开关频率及其谐波。同时，为各低压直流总线（如3.3V、5V）配备对应的稳压保护器件，如:为5V总线选用 ESD5V0D3B 或 SMBJ6.0CA，以钳制因负载突变或耦合产生的瞬时过压.

      第三层次：

      系统级接地与屏蔽——建立统一的“电磁秩序”,  再优秀的器件也需依托良好的PCB设计和系统结构。必须采用完整的接地平面，为所有保护器件提供低阻抗的泄放路径。将高速数字区、模拟区、电源区和接口区进行合理的分区布局。对于关键的高速信号线，应采用差分走线并包地处理。硬件EDR的金属外壳应良好接地，并对网口、串口等开窗部位使用弹片或导电泡棉，确保屏蔽连续性.

策略三： EMI+EMS全套方案选型指南

       基于上述架构，我们为硬件EDR终端的关键部位梳理出器件构成的全套推荐方案，助力设计一次成功.

| 千兆以太网电口 | 辐射干扰、ESD、浪涌 | CMZ2012A-900T (共模扼流圈) | ESDLC3V3D3B 或 ESD0524P (低电容TVS阵列) | 保障信号完整性，抵御接口静电浪涌，满足IEC 61000-4-2/5 Level 4要求 |

| RS485工业总线 | 高能量浪涌、EFT、共模干扰 | CMZ2012A-900T (共模扼流圈) | ESDSM712 (集成保护) 或 SMBJ6.5CA + GDT (分立防护) | 为长线工业通信提供高可靠、高能容保护，适应严苛电磁环境|

| USB 3.0/2.0 数据口 | ESD、数据线噪声 | CMZ2012A-900T (共模扼流圈) | ESDLC5V0D8B 或 ESDSRVLC05-4 (多通道TVS) | 超低电容确保USB高速信号无失真，一体化封装节省布板空间|

| 24V DC 宽压输入 | 电源线浪涌、传导噪声 | CMZ7060A-701T (功率电感) | SMDJ24CA (TVS) | 构建电源入口初级防护与滤波，为后级电路提供洁净、稳定的输入 |

| 内部 5V 电源轨 | 负载突降、开关噪声、耦合过压 | 根据电流选用CML/CMZ系列磁珠/电感 | ESD5V0D3B 或 SMBJ6.0CA (TVS) | 保护核心芯片电源引脚，防止因电压瞬变导致的逻辑错误或闩锁效应 |

策略四： 从设计到验证的闭环策略

      优秀的EMC设计是一个闭环过程。在早期原理图与PCB设计阶段，就应将上述防护器件和布局要点作为约束条件纳入; 建议在关键接口和电源路径上，即使初始设计评估风险较低，也预留保护器件的封装位置和必要的泄放接地过孔.

在原型机测试阶段，必须进行完整的EMC预兼容测试，重点考察：

• 辐射发射（RE）： 验证内部高速电路和开关电源的噪声抑制是否有效
• 静电放电抗扰度（ESD）： 对所有用户可接触接口进行接触放电和空气放电测试
• 浪涌与EFT抗扰度： 对电源端口和RS485等工业端口施加标准浪涌和脉冲群干扰，验证防护电路的耐久性

总结：

当测试出现问题时，应首先检查保护器件的选型是否匹配（如TVS钳位电压是否足够低、功率是否足够大），其次检查其PCB布局（回流路径是否短而粗，是否先经过保护器件再进入芯片）；这里提供的全套方案，其器件参数均经过严格匹配和大量现场验证，能极大缩短客户的调试周期，提升产品一次通过EMC认证的成功率.

      对于数据中心交换机及硬件EDR终端这类高密度、高可靠性的设备而言，EMC已从“合规项”演变为“核心竞争力”采用从端口到电源、从滤波到保护的EMI+EMS全链路方案，不仅是解决电磁兼容难题的技术路径，更是构建产品长期可靠性与卓越品质的坚实基石；建议硬件工程师在项目启动的物料选型清单中，直接纳入上述推荐器件组合，从源头为产品的稳定运行保驾护航.
