PLC通信模块电磁兼容

一、行业背景

在工业自动化系统中，可编程逻辑控制器PLC是实现设备控制与数据采集的核心。随着工业物联网IIoT和智能制造的发展，PLC系统日益复杂，其通信模块不仅需要实现PLC与上位机、远程I/O、伺服驱动器及传感器等设备间的高速、可靠数据交换，更需在恶劣的工业电磁环境中稳定运行。通信模块的电磁兼容EMC性能直接关系到整个控制系统的可靠性、数据完整性与长期稳定性。其核心电平电压规格是决定信号传输驱动能力与抗干扰性的物理基础，主要分为数字差分电平

例如：RS-485、CAN、单端电平

例如：RS-232、TTL以及高速以太网电平，每种电平都有其特定的应用场景与EMC挑战

二、行业痛点

工业现场普遍存在复杂的电磁干扰（EMI），如变频器、大功率电机、继电器开关产生的传导干扰和辐射干扰，以及静电放电（ESD）事件。这些干扰对PLC通信模块构成严重威胁，具体痛点包括：

      1. 信号完整性受损：强电磁噪声耦合进通信线路，可能导致信号畸变、误码率升高，甚至通信中断，引发控制指令错误或数据丢失

      2. 设备损坏与业务损失风险：瞬间的浪涌冲击或ESD可能直接击穿通信接口芯片，造成模块永久性硬件损坏，导致生产线停机。通信中断可能造成重大经济损失

      3. 标准符合性挑战：产品需满足严格的国际EMC标准,例如：IEC61000系列才能进入全球市场并确保在复杂环境中的适用性，这对电路设计与防护方案提出了极高要求

      4. 长距离传输可靠性：在采用RS-485/CAN等进行百米级以上传输时，线路等效为天线，更易接收干扰，对接口的共模噪声抑制能力要求苛刻

三、解决方案

         针对上述痛点，提升PLC通信模块电磁兼容性的关键在于接口电路的优化设计与选用专业的防护器件。以RJ45-100M以太网接口和RS-485/CAN等差分总线接口的防护为例，一个高效、集成的解决方案至关重要

核心防护方案与器件优势

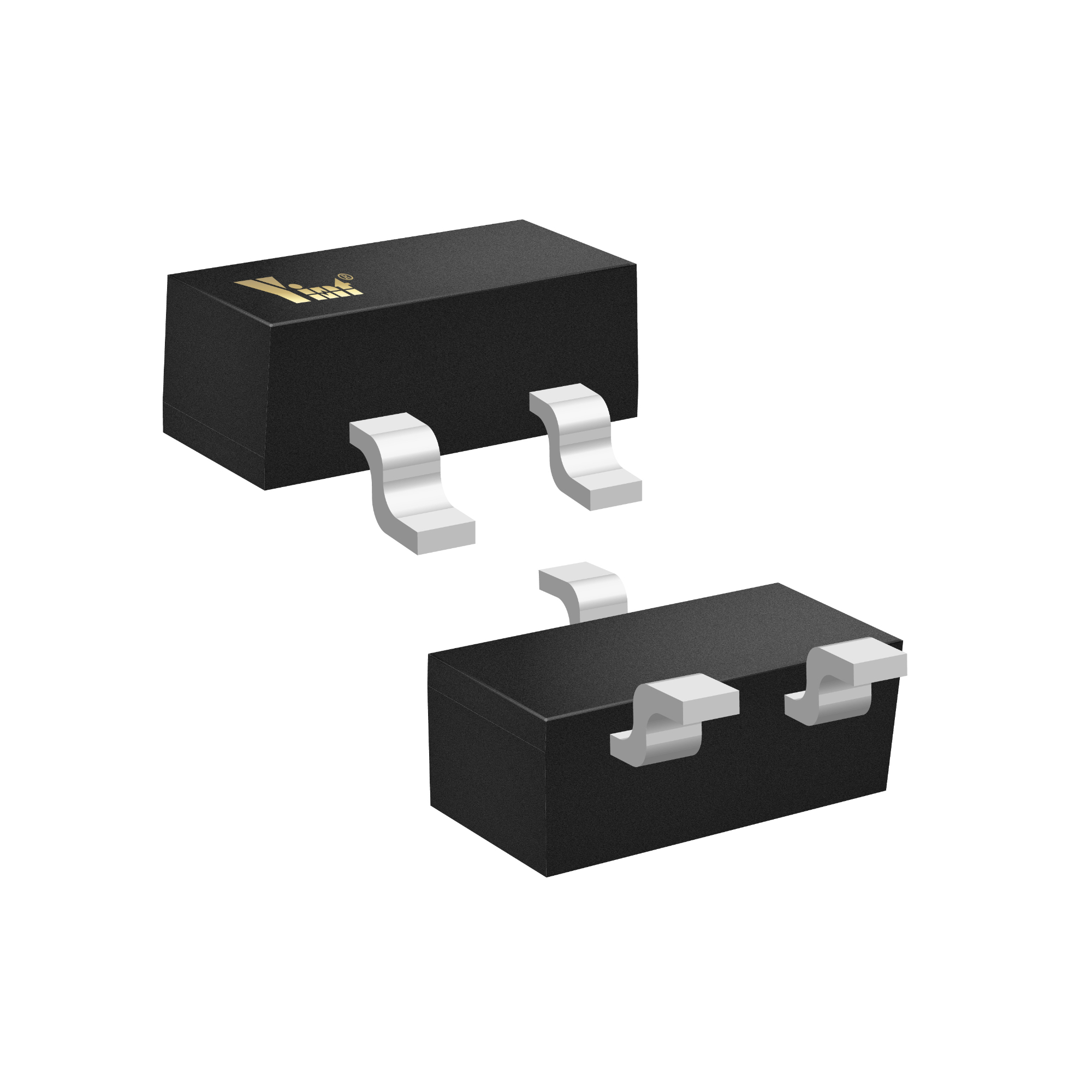

          对于通信接口的ESD及浪涌防护，推荐采用专业的多通道、低电容TVS二极管阵列,例如：ESDSM712。该器件为典型的高集成度解决方案，其技术优势突出：

  1. 精准的钳位与高浪涌承受能力：ESDSM712能对IEC 61000-4-2 (ESD) 接触放电最高±30kV、空气放电±30kV，以及IEC 61000-4-5 浪涌)的冲击提供有效保护，迅速将过压钳位至安全水平,例如：工作电压12V，保护后端精密芯片。

      2. 极低的线路电容：其通道典型电容值极低,例如：仅3pF，这对于RJ45-100M及更高速率的以太网信号完整性至关重要，能最大程度减少信号边沿畸变和插入损耗，确保百兆乃至千兆以太网通信的稳定

      3. 多通道集成与节省空间：单颗芯片可提供多个线对,例如：4对差分线的集成保护，显著节省PCB板面积，简化布局，提升设计可靠性，非常适合PLC通信模块接口密集的应用

      4. 符合核心标准：设计遵循并有助于终端产品满足IEC 61000-4-2、IEC 61000-4-4 (EFT)、IEC 61000-4-5等关键EMC抗扰度标准，以及以太网相关的IEEE 802.3标准

系统级设计配合

除了选用ESDSM712这类优秀防护器件，完整的EMC解决方案还需包括：

• 电路布局优化：防护器件应尽可能靠近接口连接器放置，保证泄放路径最短；差分走线严格等长、等距，并做好阻抗控制。
• 滤波设计：在电源入口及敏感信号线上使用磁珠、共模扼流圈（CMC）及滤波电容，抑制高频噪声,例如：在以太网端口可选用阻抗为100Ω@100MHz的共模扼流圈来有效抑制共模噪声
• 良好的接地与屏蔽：采用低阻抗接地平面，对通信端口和敏感电路进行有效的金属屏蔽
• CML3225-900 共模电感
• CML3225A-510T CAN总线专用

四、技术参数与标准

• 通信电平标准：
• RS-485/RS-422：遵循TIA/EIA-485标准，差分电压±2V~±6V
• CAN/CAN FD：遵循ISO 11898标准，差分信号显性电平约2V（V_H - V_L）、隐性电平约0V；单端对地电平显性状态下V_H≈3.5V、V_L≈1.5V，隐性状态下V_H=V_L≈2.5V
• 工业以太网（100BASE-TX）：遵循IEEE 802.3标准，采用MLT-3编码，差分信号
• 电磁兼容标准：
• 抗扰度：IEC 61000-4-2 (ESD)、IEC 61000-4-4 (Electrical Fast Transient)、IEC 61000-4-5 (Surge)、IEC 61000-4-6 (Conducted RF)
• 发射：IEC 61000-6-4 (工业环境发射标准)
• 防护器件示例参数（以ESDSM712为例）：
• 工作电压：12V
• 钳位电压：典型值18V（8/20μs、24A浪涌电流测试条件下）
• 每线IEC 61000-4-2 (ESD)保护等级：±30kV（接触/空气）
• 每线IEC 61000-4-5 (Surge)承受能力：24A (8/20μs，线对地测试)
• 线间电容：典型值3pF

参考资料

1. 国际电工委员会（IEC）标准：IEC 61000系列电磁兼容标准

2. 电气与电子工程师协会（IEEE）标准：IEEE 802.3 以太网标准

3. 国际标准化组织（ISO）标准：ISO 11898 道路车辆-控制器局域网络（CAN）标准

4. 行业领先PLC厂商（如西门子、三菱、欧姆龙）的通信模块硬件手册及安装指南，其中均对通信接口的EMC环境适应性及安装布线有详细规范，体现了工业级产品对EMC的严格要求

5. 半导体厂商（安森美、意法半导体、德州仪器等）提供的TVS二极管阵列、接口芯片数据手册与应用笔记，是设计防护电路的重要技术依据
