为何ESD保护二极管在反向偏置时漏电流IR？

反向漏电流IR的来源包括：

1.  耗尽区的少子漂移电流-温度升高时显著增大
2.  PN结表面的漏电流（受钝化层质量影响）
3.  掺杂不均匀导致的局部电场集中电流
4.  ESD管的IR通常设计为 < 1μA（25℃时），避免影响被保护电路的静态工作点

• 耗尽区的少子漂移电流，如何理解？

     核心关键解析

1. 少子的来源：少子是PN结两侧的少数载流子（P区的电子、N区的空穴），由热激发产生，数量远少于多子，但始终存在

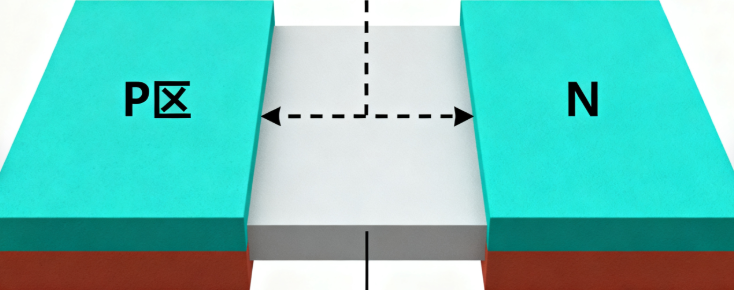

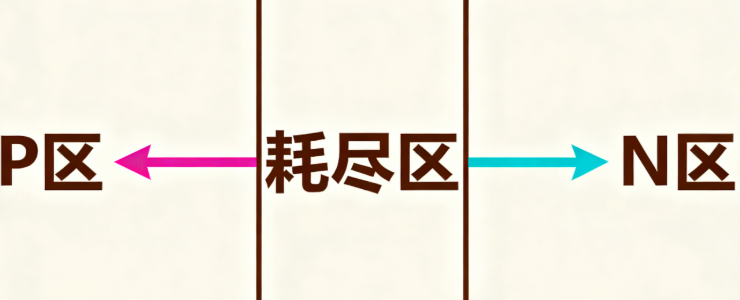

2. 漂移的动力：耗尽区存在自建电场（方向从N区指向 P区），会对少子产生定向作用力----负电的电子被推向N区，正电的空穴被推向P区
3. 电流的形成：少子在电场力驱动下穿过耗尽区的定向运动，就是漂移运动，大量少子的这种运动叠加，就形成了少子漂移电流

• PN结表面的漏电流（受钝化层质量影响）

     核心影响维度

1. 缺陷密度：钝化层（如 SiO₂、SiNₓ）若存在孔隙、杂质或晶格缺陷，会成为载流子“通道”；这些缺陷会降低载流子复合势垒，让表面少子更容易穿越，直接增大漏电流
2. 覆盖完整性：钝化层若存在针孔、开裂或覆盖不连续，会导致PN结表面暴露在外界环境中；暴露区域会形成表面态，引发载流子不规则输运，同时外界杂质易渗入，进一步加剧漏电流
3. 界面态密度：钝化层与PN结表面的界面若存在大量悬挂键、缺陷态，会成为载流子复合中心和输运路径；界面态密度越低，载流子被捕获和输运的概率越小，漏电流越容易被抑制

• 掺杂不均匀，如何导致的局部电场集中电流？

     核心逻辑拆解

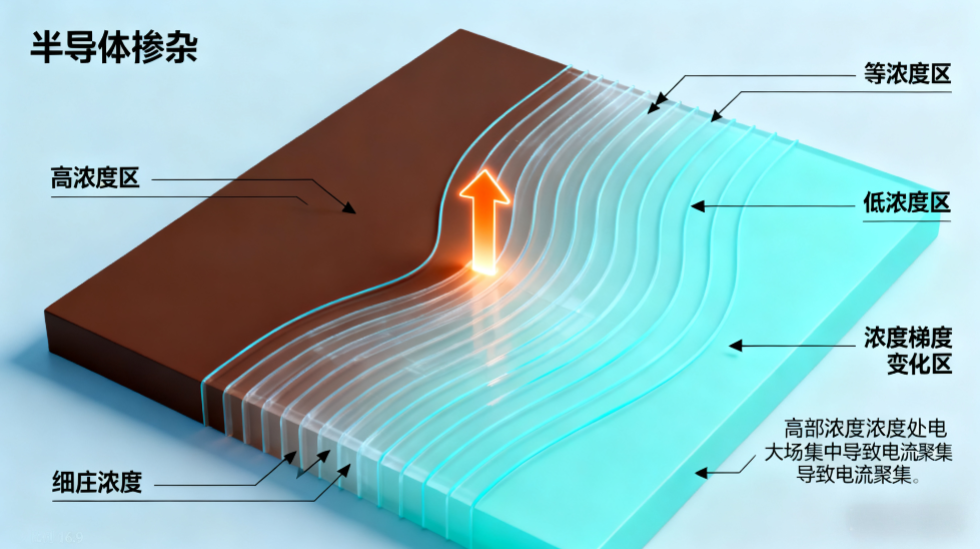

1. 掺杂不均导致浓度梯度：掺杂过程中若出现局部区域杂质浓度偏高（如扩散不均、离子注入偏移），会与周边低浓度区域形成明显的杂质浓度差
2. 浓度梯度催生局部电场：高掺杂区多子浓度远高于低掺杂区，载流子的扩散趋势会打破局部电中性，进而形成从高浓度区指向低浓度区的额外电场
3. 电场引导电流集中：局部电场会对载流子产生定向驱动力，同时高掺杂区电阻更低，载流子更易在此处聚集并定向流动，最终导致电流集中在高掺杂局部区域

综上所述，ESD二极管的IR漏电流是产品的特性和硅材料的工艺综合因素导致！
