什么是共模电感?如何选型?
来源:音特电子 发布日期:2023-07-03 浏览次数:3612次
分享:

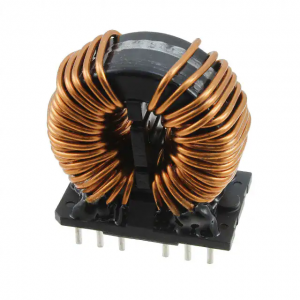

共模电感是用于抑制电路中共模干扰的一种电感器件。共模干扰是指在电路中同时影响两个信号引线(正负)的干扰信号,通常是外部电磁干扰信号的注入。

选择共模电感需要考虑以下几个因素:

1. 频率范围:共模电感的频率响应需要覆盖待抑制的干扰信号频率范围。

2. 额定电流:共模电感的额定电流应大于实际应用中的最大共模干扰电流。

3. 电感值:根据共模电感在线性区的电感值来选择,一般应满足抑制共模干扰的要求。

在选择开关电路中的共模电感时,还需考虑以下因素:

1. 频率范围:共模电感的频率范围需要覆盖开关频率范围。

2. DC电阻:共模电感的DC电阻需要尽可能小,以避免功耗过大。

3. 尺寸:尺寸越小越好,以满足现代电子设备尺寸要求。

4. 高频性能:共模电感的自谐振频率需足够高,以避免在高频开关电路中产生不必要的振荡。

总之,选型共模电感需要综合考虑频率范围、额定电流、电感值以及电感的尺寸和高频性能等因素,以满足具体应用的要求。
