新能源储能系统是关系到人类社会的能源可持续发展，产品的稳定性和可靠性是行业特性要求；电池组与系统BMS之间的信号传输，主要二种方案，菊花链和CAN BUS总线方式。

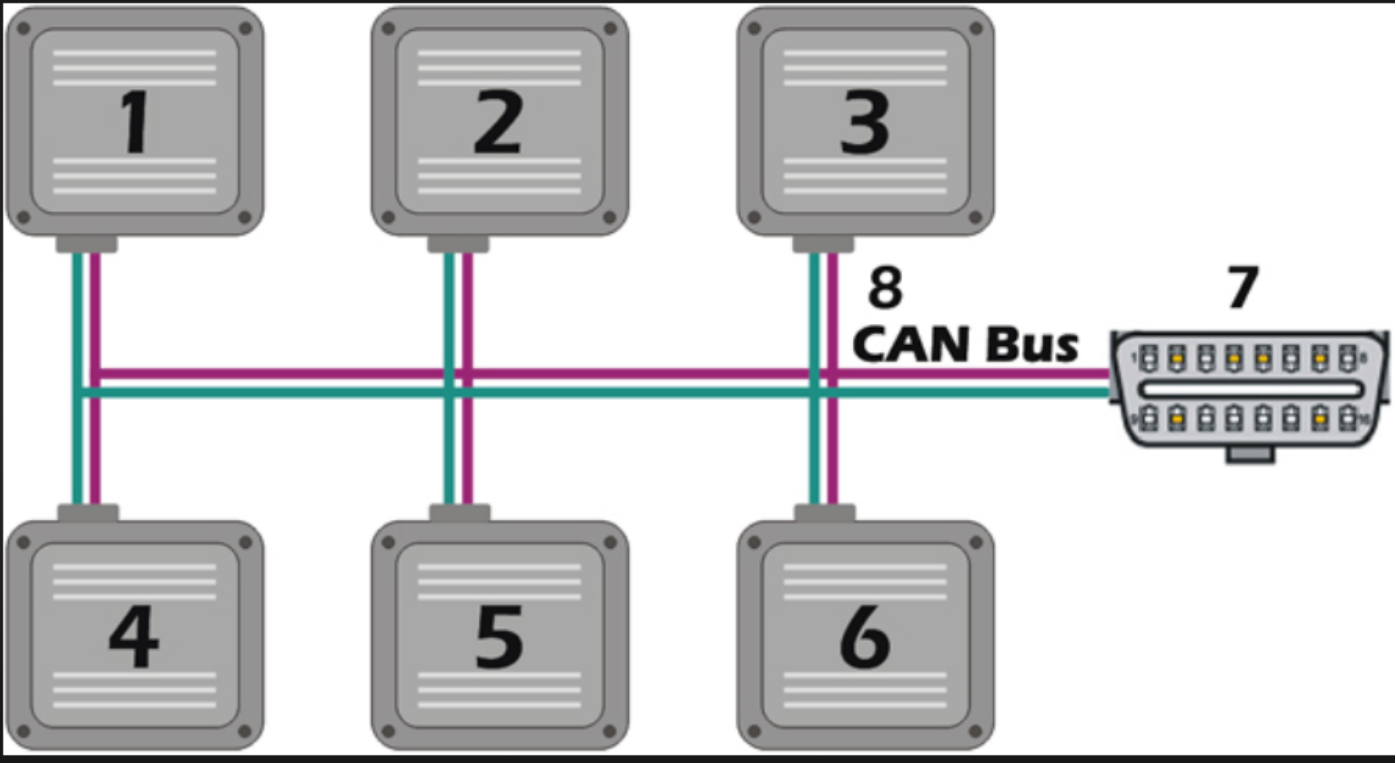

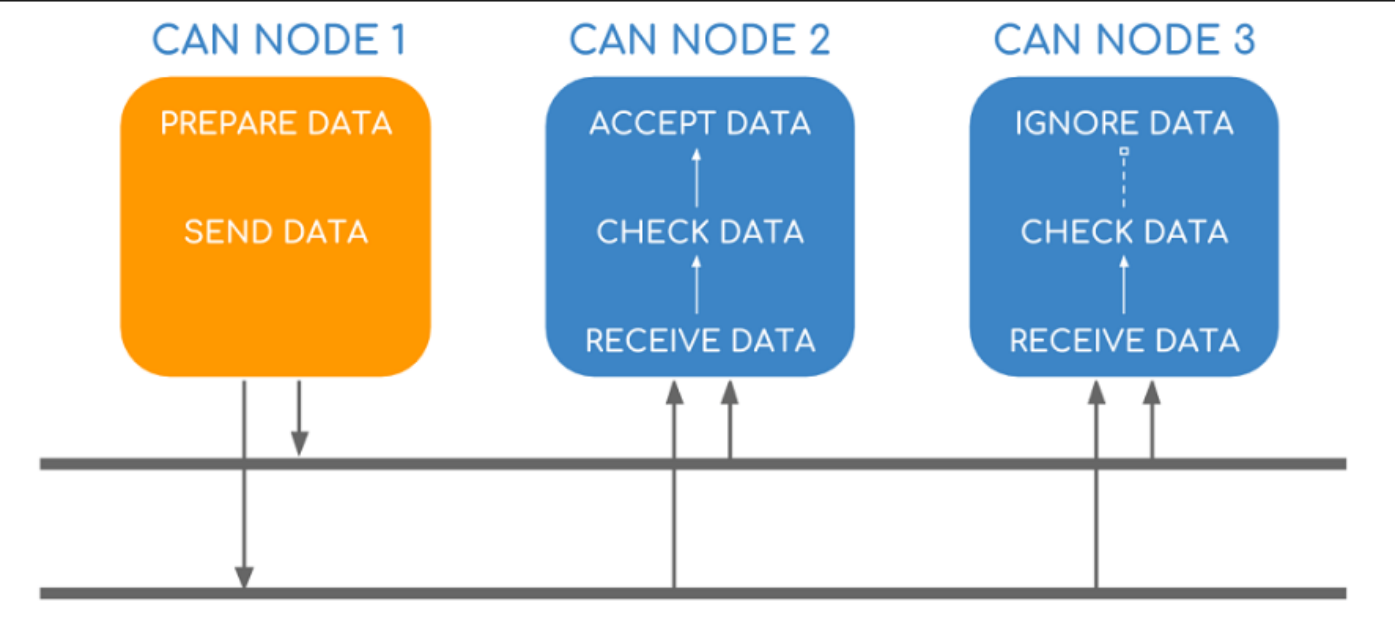

控制器局域网CAN( Controller Area Network)属于现场总线的范畴，是一种有效支持分布式控制系统的串行通信网络。
控制器局域网CAN( Controller Area Network)属于现场总线的范畴，是一种有效支持分布式控制系统的串行通信网络。
由于其高性能、高可靠性以及独特的设计而越来越受到人们的重视，被广泛应用于诸多领域。而且能够检测出产生的任何错误。当信号传输距离达到10km时，CAN仍可提供高达50kbit/s的数据传输速率。
由于CAN总线具有很高的实时性能和应用范围，从位速率最高可达1Mbps的高速网络到低成本多线路的50Kbps网络都可以任意搭配。因此，CAN己经在汽车业、航空业、工业控制、安全防护等领域中得到了广泛应用。

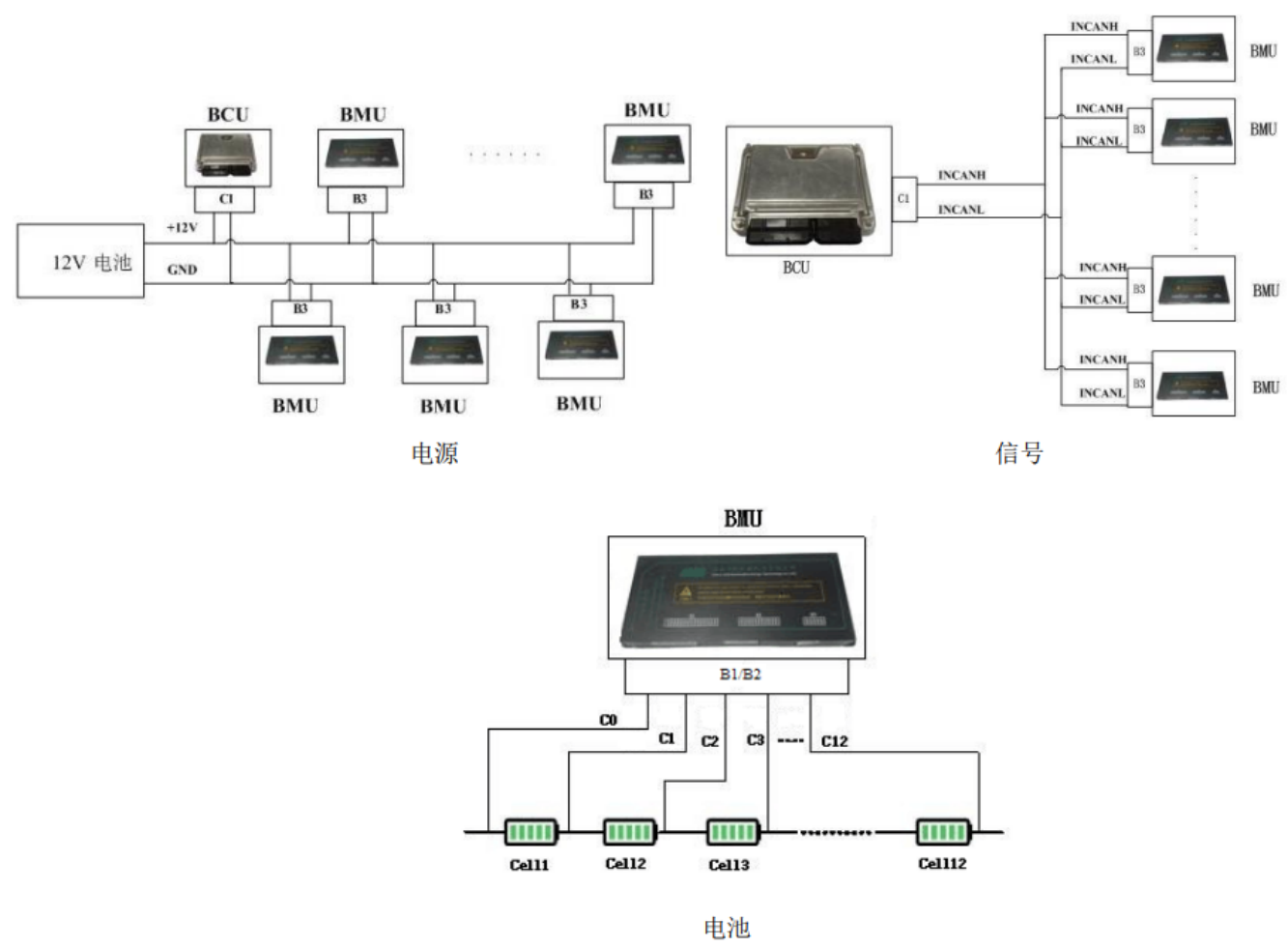

CAN BUS在BMS系统中的一种应用：

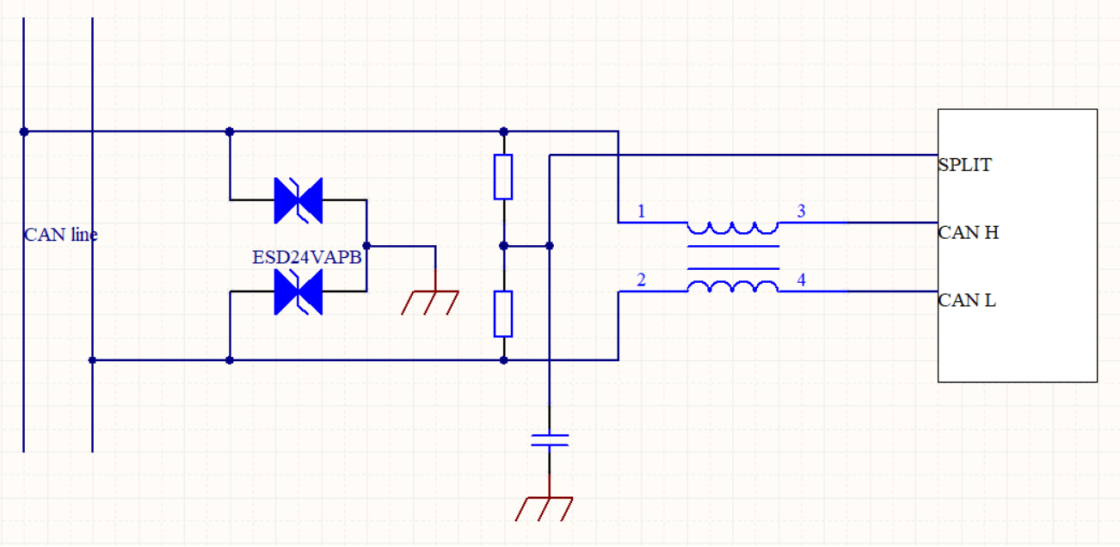

推荐方案
器件作用及推荐：
ESD
ESD器件的作用是防止静电或浪涌导致芯片损坏, 以满足相关的行业标准，如IEC61000-4-2，ISO10605等。
ESD器件放置在靠近接口或者连接器的位置

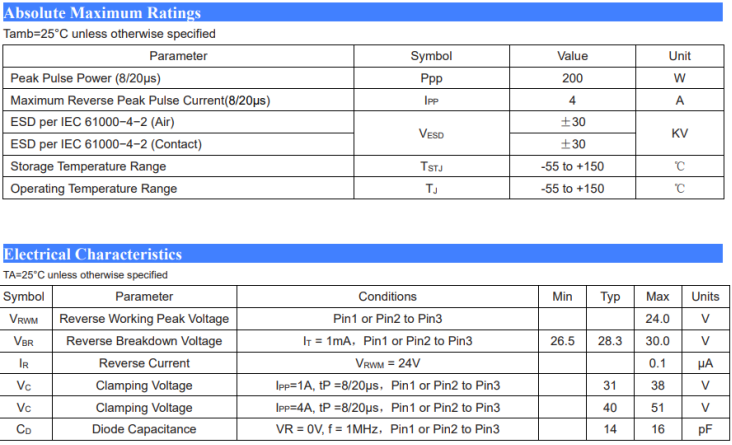

CAN 推荐ESD24VAPB

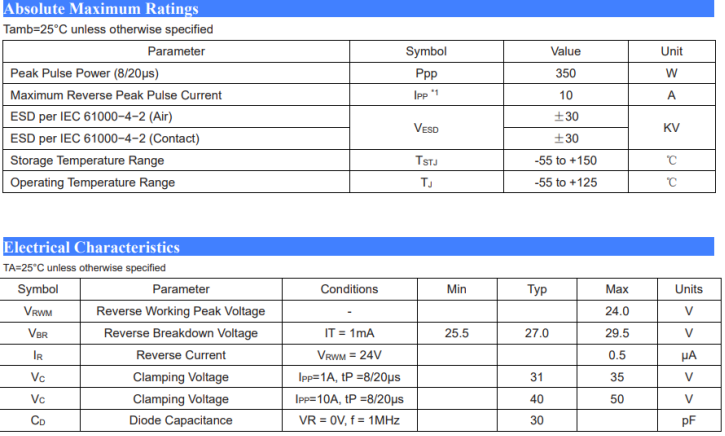

CAN FD，推荐ESDCANFD24VAPB

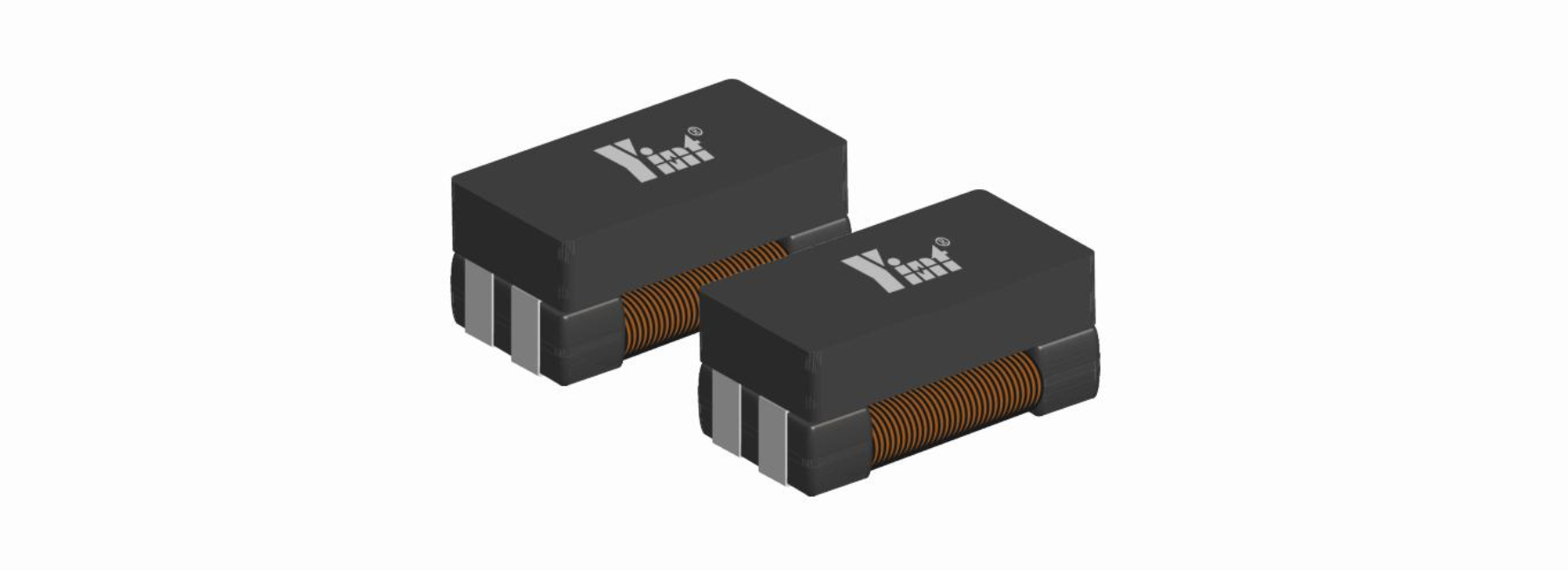

共模电感的作用为共模干扰信号提供高阻抗路径，而为差分信号提供低阻抗通路。在电子行业尤其是汽车行业对传导骚扰限制有很严格的要求，许多CAN收发器会超过限制，通过共模电感对噪声有进行改善。
共模电感靠近收发器位置。

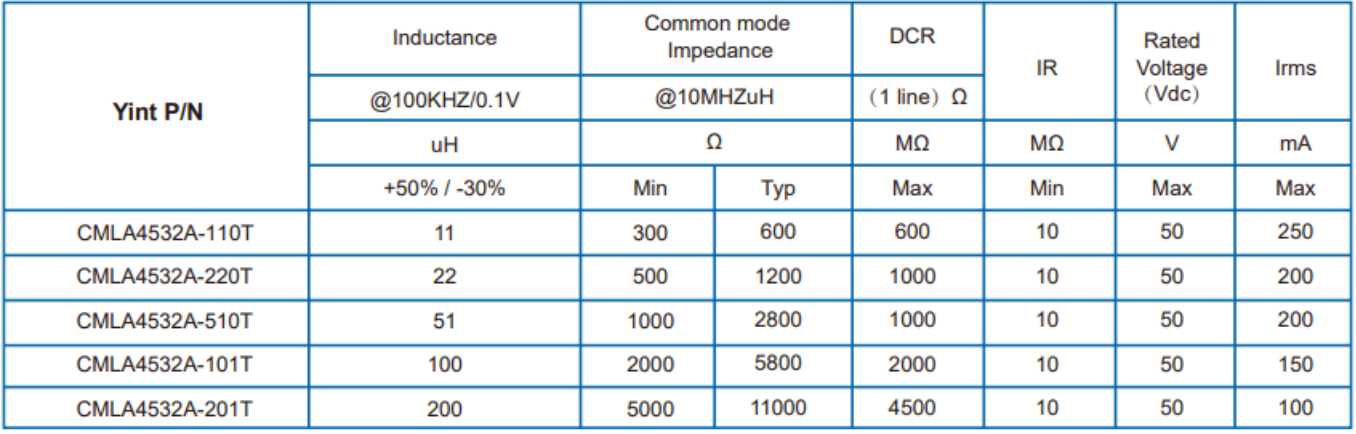

CAN 推荐 CMZ4532A-510T
CANFD推荐CMZ4532A-101T
