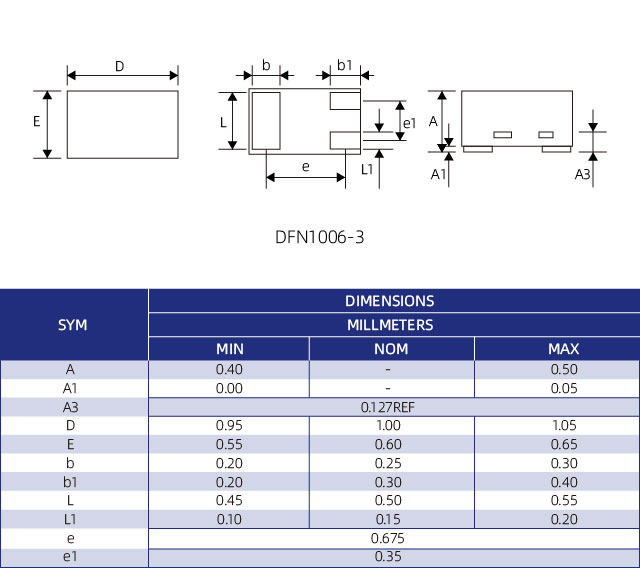

尺寸图

View

View

ESD 静电保护元件

ESDULC5V0F1

new

本款 ESDULC5V0F1 静电保护二极管采用专用半导体工艺，兼具 5.0V 关断电压的精准防护与通用贴片封装的高兼容性；响应速度达纳秒级，寄生电容低（0.5–1 pF），工作温度范围宽（-55℃~+125℃），耐温性与稳定性良好；，适用于消费电子、通信设备、工控仪器的静电防护场景；数码相机、PDA、USB接口

数据手册

样品申请

产品参数

Package

DFN1006

Bi-/uni-directional

UNI

Channel

Vrwm (V)

5.00

Vbr[min](V)

6.00

Vbr[max](V)

9.00

Ppk(W)

Ipp(A)

4.00

Vc@lpp [Max](V)

14.00

IR@Vrwm(μA)

0.10

@ iT (mA)

1.00

IEC 61000−4−2 VESD(Air)

20KV

IEC 61000−4−2 VESD(Contact)

20KV

C(max)(pF)

0.65/0.4

AEC-Q101 Qualified

Status

Active

封装信息

包装类型

贴片

包装规格

ESD DFN1006-3L

组件重量（克）

包装信息

卷带包装：10000个/卷
