血液透析机,为什么血液透析机考虑EMC电磁兼容？

关键选型依据

在主要应用于医院血液净化中心、肾内科透析室、重症监护室（ICU）、急诊透析环境以及家庭透析设备等场景。设备需要长时间连续运行，并与患者血液循环系统直接关联，对控制精度、电气安全和系统稳定性具有较高要求。中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

核心选型判断

血液透析机,为什么血液透析机考虑EMC电磁兼容？需要围绕主要应用于医院血液净化中心、肾内科透析室、重症监护室（ICU）、急诊透析环境以及家庭透析设备等场景。设备需要长时间连续运行，并与患者血液循环系统直接关联，对控制精度、电气安全和系统稳定性具有较高要求。中的真实电气应力判断，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件，电路保护器件： TVS瞬态抑制二极管、ESD静电保护器件、压敏电阻（MOV）、气体放电管（GDT）、自恢复保险丝（PPTC） EMI滤波器件： 共模电感（Common Mode Choke）、磁珠（Ferrite Bead）、EMI滤波器 电源保护器件： NTC热敏电阻、功率电感、整流二极管、防反接保护器件是否适配还应结合规格书、系统耐压和实际测试结果确认。

血液透析机，为什么血液透析机考虑EMC电磁兼容？

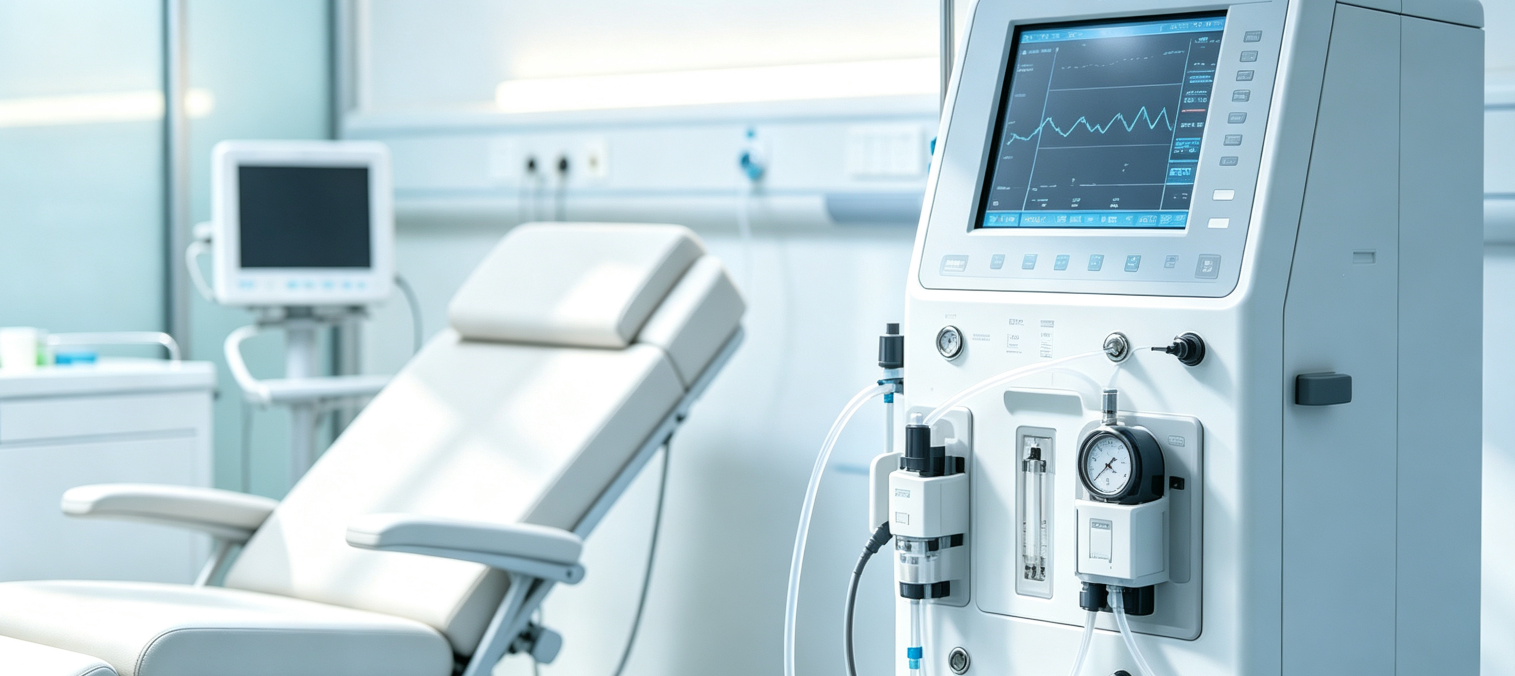

血液透析机是与患者血液循环系统直接关联的长时间连续运行医疗设备，其EMC设计不是可选项而是安全底线，核心原因在于设备内部集成了血液泵、透析液循环、压力监测、温度控制、漏血检测、电导率检测、报警系统及人机交互等多个电子单元，这些单元既可能成为电磁干扰源，也可能因外界干扰而出现检测误差、控制异常、报警失效或通信中断，直接威胁透析过程的安全稳定

关键参数校核

血液透析机主要应用于医院血液净化中心、肾内科透析室、重症监护室（ICU）、急诊透析环境以及家庭透析设备等场景，设备需要长时间连续运行，对控制精度、电气安全和系统稳定性具有较高要求，因此EMC防护设计必须围绕真实电气应力展开，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件，如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据

干扰从哪里进入透析机

从电磁兼容角度拆解血液透析机，干扰路径主要分为传导和辐射两条，传导干扰通过电源线、信号线、接地系统进入设备内部，常见来源包括医院电网中的浪涌、电快速瞬变脉冲群以及静电放电；辐射干扰则通过空间耦合进入设备外壳、线缆和PCB走线，来源包括高频开关电源、电机驱动、无线通信设备以及相邻医疗设备

血液透析机内部的电机驱动是典型的EMI源，血液泵和透析液泵在换向和调速过程中会产生较大的电压电流跳变，通过电源线和接地回路向整机扩散，高频开关电源同样在DC-DC转换过程中产生宽频噪声，若滤波器件布局不当，这些噪声会耦合到传感器信号链路，导致压力、温度、电导率等检测数据出现漂移

对患者安全的影响路径

透析机EMC失效最危险的后果不是设备死机，而是检测与报警系统的静默失效，漏血检测模块依赖光学或电导率传感器识别透析液中的微量血液，若传感器信号被电磁干扰叠加，可能产生误报警或漏报警；压力监测模块若受干扰，可能无法及时识别透析回路中的异常高压或低压，进而影响超滤速率和患者血容量平衡

从工程角度看，透析机内部存在多个敏感信号链路，包括压力传感器模拟信号、温度传感器信号、电导率检测信号以及漏血检测信号，这些链路通常以差分或单端方式传输，对ESD和EFT尤其敏感，静电放电可能通过操作面板、USB接口、触摸屏等人体接触路径进入设备，电快速瞬变脉冲群则通过电源线耦合进入控制系统，导致MCU复位、通信中断或显示异常

关键防护部位与器件选型

血液透析机的EMC设计需要分层处理，电源入口、信号接口、人机交互界面和传感器链路各自对应不同的防护策略，电源入口是浪涌和EFT的主要进入路径，需要压敏电阻配合TVS管进行分级泄放；信号接口和传感器链路则需要低电容ESD保护器件，避免影响微弱信号的传输质量；人机交互界面如触摸屏、按键和USB接口，重点防护静电放电

在直流电源防护场景中，透析机内部常见的DC24V母线建议采用TVS管配合自恢复保险丝的结构，TVS管负责将过压尖峰钳位到安全范围，自恢复保险丝在过流故障后自动恢复，适合透析机长时间连续运行的维护特点，对于DC12V和DC5V等低压轨，分别选用对应电压等级的TVS管，例如DC12V场景可考虑SMCJ15CA，DC5V静电防护可选用ESD5V0D3B等低电容器件

信号接口防护的边界条件

透析机的通信接口和传感器接口对电容参数非常敏感，RS485总线在透析机中常用于连接外部设备或扩展模块，传输距离较长，既面临共模干扰也面临差模浪涌，推荐采用TVS管配合共模电感的组合方案，TVS管选型需按总线电压和浪涌等级核算，共模电感用于抑制长线引入的共模噪声

传感器信号链路则要特别注意ESD保护器件的电容值，压力传感器和电导率传感器的信号频率虽然不高，但信号幅度较小，过大的寄生电容会造成信号衰减和相位偏移，低电容ESD保护器件是这类场景的首选，具体电容值需要结合传感器输出阻抗和ADC输入阻抗核算，不能只看器件本身的ESD等级

常见设计误区

血液透析机EMC设计中有几个反复出现的工程问题，第一个误区是在电源入口只放置压敏电阻而不加TVS管，压敏电阻响应速度较慢，对陡峭的浪涌前沿钳位效果有限，残余电压可能超过后级芯片的耐受范围，正确做法是压敏电阻与TVS管分级配合，压敏电阻在前吸收主要能量，TVS管在后钳位残余尖峰

第二个误区是忽略接地系统的参考作用，透析机内部多个模块的接地电位不一致时，会形成地环路干扰，即使每个模块单独通过了EMC测试，整机联调时仍可能出现偶发性通信故障或检测漂移，这需要从系统布局和接地拓扑层面解决，单纯增加滤波器件无法根治

第三个误区是对传感器信号链路的ESD防护重视不足，设计人员往往优先保护电源和通信接口，而忽略了直接连接患者管路的传感器接口，实际上这些接口同样面临静电放电风险，且一旦损坏直接影响透析安全，应选用低电容ESD保护器件进行防护

选型时需要确认的参数

血液透析机EMC器件的选型不能只看型号推荐，还需要结合具体电路条件确认参数，TVS管需要确认反向工作电压、钳位电压和峰值脉冲功率，反向工作电压应高于正常工作母线电压并留有一定裕量，钳位电压应低于后级芯片的绝对最大额定值，峰值脉冲功率则按系统浪涌等级核算；压敏电阻需要确认压敏电压和通流容量，压敏电压应高于电源正常波动范围，通流容量按浪涌等级选择；ESD保护器件需要确认结电容和钳位电压，结电容影响高速信号质量，钳位电压影响被保护芯片的应力水平

候选型号参数对比

下表参数来自已同步的官网产品参数库，生成和发布时只应引用表中已有字段，未覆盖的规格仍需以对应规格书为准

相关产品与资料

血液透析机EMC防护涉及电源、信号、通信和人机交互多个部位，可关联音特电子的电路保护器件产品线，包括TVS瞬态抑制二极管、ESD静电保护器件、压敏电阻、气体放电管和自恢复保险丝，以及EMI滤波器件中的共模电感和磁珠。具体型号的详细参数和典型应用电路可查阅对应产品的数据手册，直流电源防护方案可参考DC24V和DC12V场景的推荐器件组合，通信接口防护可参考RS485和CAN总线场景的推荐器件组合，传感器信号链路防护可参考低电容ESD保护器件的选型指南。
