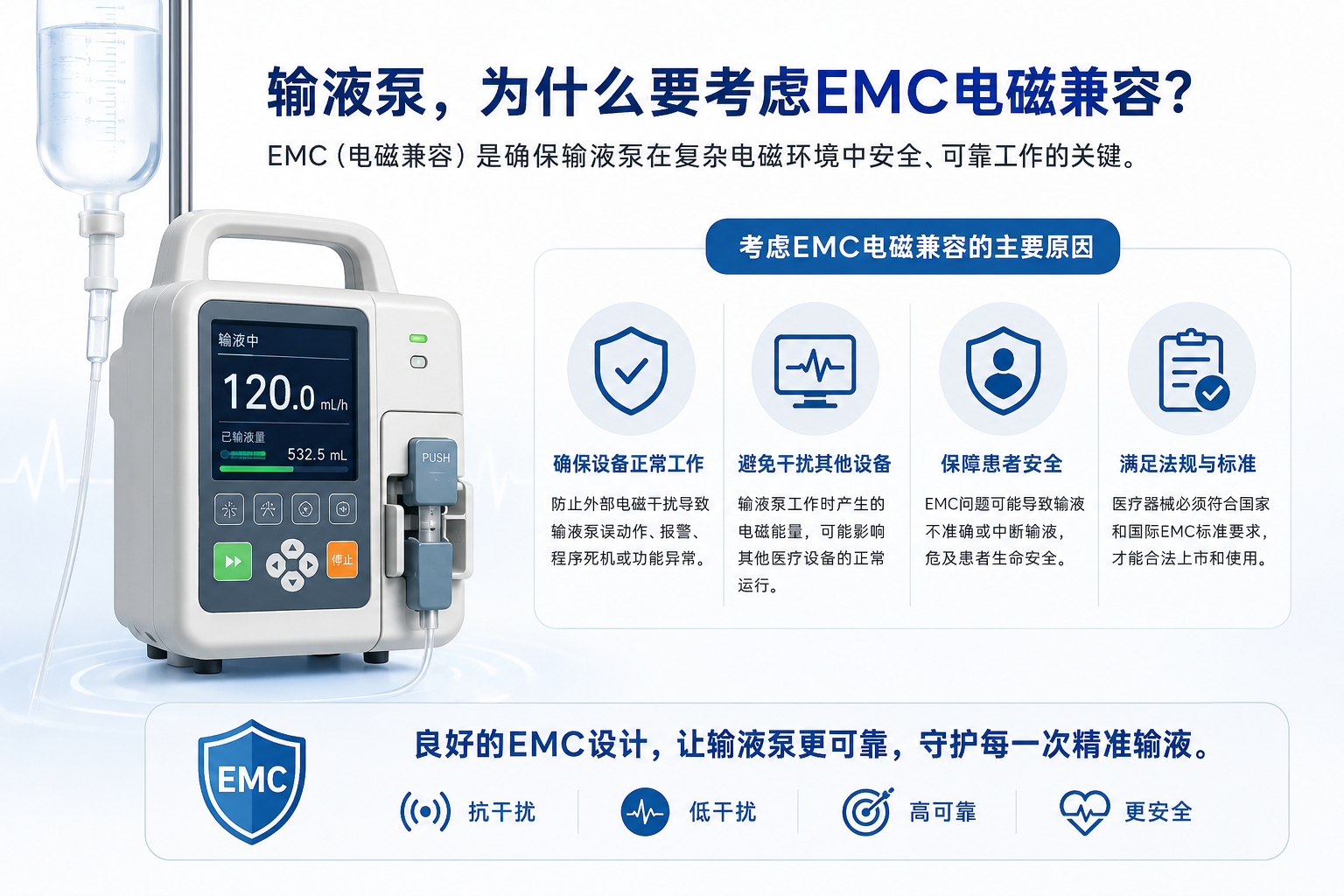

输液泵为什么必须考虑EMC电磁兼容

技术判断

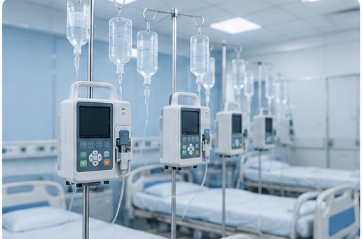

输液泵广泛应用于ICU重症监护室、手术室、急诊与救护车移动医疗系统、MRI/CT医疗影像区域、普通病房以及家用便携医疗设备中。在为这类设备选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

应用场景判断

输液泵在ICU、手术室、急诊和移动医疗系统中承担精确给药任务，其电磁兼容性直接关系到患者安全。电机驱动产生的宽频噪声、电源线引入的浪涌以及通信线缆的天线效应，是导致设备在复杂电磁环境中误报警、流速偏差甚至停机的根本原因。

电机驱动是最大的EMI源头

输液泵的核心执行机构是步进电机或直流无刷电机，电机换向时线圈电流的快速变化会产生高频谐波，频率范围从几十kHz延伸到数百MHz。这些谐波通过电机线缆向外辐射，同时通过电源线传导回系统；如果电机驱动端的滤波设计不足，辐射发射会直接超出医疗标准CISPR 11 Group 1 Class B的限值。

从工程角度看，电机驱动电路的EMI抑制应优先在电机线缆入口处放置共模扼流圈，例如CMZ2012A-900T，其共模阻抗在100MHz时达到900Ω，能有效抑制电机换向产生的共模噪声。同时，在电机驱动芯片的电源引脚并联低ESR的MLCC，配合合适的铁氧体磁珠可滤除高频差模分量；需要结合具体电机电流确认磁珠的额定电流是否满足工况，避免磁珠饱和后失去滤波作用。

电源接口是浪涌和传导干扰的主要入口

输液泵通常由外部AC-DC适配器供电，或直接接入医疗场所的隔离电源系统；电源线是传导发射和浪涌入侵的主要路径。在IEC 60601-1-2的浪涌测试中，电源端口需要承受±2kV（线对线）和±4kV（线对地）的浪涌电压；如果防护器件选型不当，浪涌会直接损坏电源管理芯片或导致系统复位。

在DC24V输入场景下，推荐在电源入口串联自恢复保险PPTC SMD2920-185-33V用于过流保护，并联TVS管SMDJ24CA将浪涌钳位在安全范围内；PPTC的保持电流需按系统最大工作电流的1.2倍选取，TVS的钳位电压应低于后级DC-DC转换器的最大输入电压。对于DC12V输入，可选择SMCJ15CA配合SMD2920-185-33V的组合；如果系统对传导发射要求更高，可在电源入口增加共模扼流圈，其共模阻抗在100MHz时约为700Ω，能有效抑制电源线上的共模噪声。

通信接口的天线效应不可忽视

输液泵通常包含RS232、RS485或CAN总线接口，用于与护士站系统或输液管理系统通信；这些通信线缆在设备外部走线，长度可达数米，本身就是一个高效天线。当线缆上存在共模噪声时，辐射发射会显著增强；同时，外部电磁场也会在线上耦合出干扰信号，导致通信误码或中断。

对于RS485接口，推荐在差分线对靠近连接器处放置共模扼流圈CML3225A-510T（51Ω@100MHz），配合TVS管ESDSM712（工作电压7V/12V，钳位电压10.5V/17V）提供静电和浪涌防护；ESDSM712的结电容约为5pF，不会影响RS485的通信速率。CAN总线接口则推荐使用CML3225A-510T搭配ESDCANFD24VAPB，后者专为CAN FD设计，钳位电压低、响应速度快；需要确认TVS的结电容是否满足通信速率要求，高速总线应优先选用超低电容的ESD保护器件。

设计中的常见错误与边界条件

一个容易被忽视的问题是PCB布局对EMC的影响；电机驱动回路和通信接口的走线如果平行或靠近，会通过寄生电容和互感形成串扰。正确的做法是将电机驱动电路和通信接口分区域布局，中间用地平面隔离；电源入口的TVS管应尽可能靠近连接器引脚放置，缩短浪涌电流的路径；共模扼流圈的后级走线不应与输入走线平行，避免耦合噪声。

另一个常见错误是磁珠的直流偏置特性被忽略；铁氧体磁珠的阻抗会随直流偏置电流增加而下降，当流过磁珠的电流接近其额定电流时，阻抗可能下降30%~50%。选型时应按系统最大电流的1.5倍以上选取磁珠的额定电流，例如电机驱动电流为200mA时，应选用额定电流不低于300mA的磁珠。

输液泵EMC选型参考

下表整理了输液泵主要接口的EMC防护器件选型建议，具体参数需结合系统工作电压、通信速率和浪涌等级确认。

相关产品与资料

输液泵EMC设计涉及共模扼流圈、铁氧体磁珠、TVS管和PPTC自恢复保险的协同选型；推荐查阅音特电子官网产品页获取详细参数：共模扼流圈系列CMZ2012A、CML3225A；铁氧体磁珠系列PBZ1005A、PBZ1608A；TVS管系列ESDCANFD24VAPB、ESDSM712、SMCJ15CA、SMDJ24CA；PPTC系列SMD2920；针对电机驱动和电源接口的完整EMC方案，可参考音特电子医疗设备EMC应用方案文档。
