技术判断

       在除颤器、呼吸机、输液泵、MRI/CT、高频电刀、患者监护仪及无线通信系统等医疗电子设备中，保护器件的选型不能仅依据型号或封装进行判断，还需综合评估工作电压、钳位电压、峰值功率、响应速度、漏电流等关键参数，并结合后级电路耐受能力、PCB布局位置以及规格书测试条件进行系统化校核。

       由于医疗设备通常面临ESD、浪涌、高压脉冲及复杂电磁环境的影响，保护方案不仅关系到设备稳定运行，还直接影响系统安全性与EMC合规性。因此，当应用资料或输入参数不完整时，应以器件规格书、实际应用环境及系统级EMC验证结果作为最终技术依据，确保保护设计具备可靠性与长期稳定性。

应用场景判断

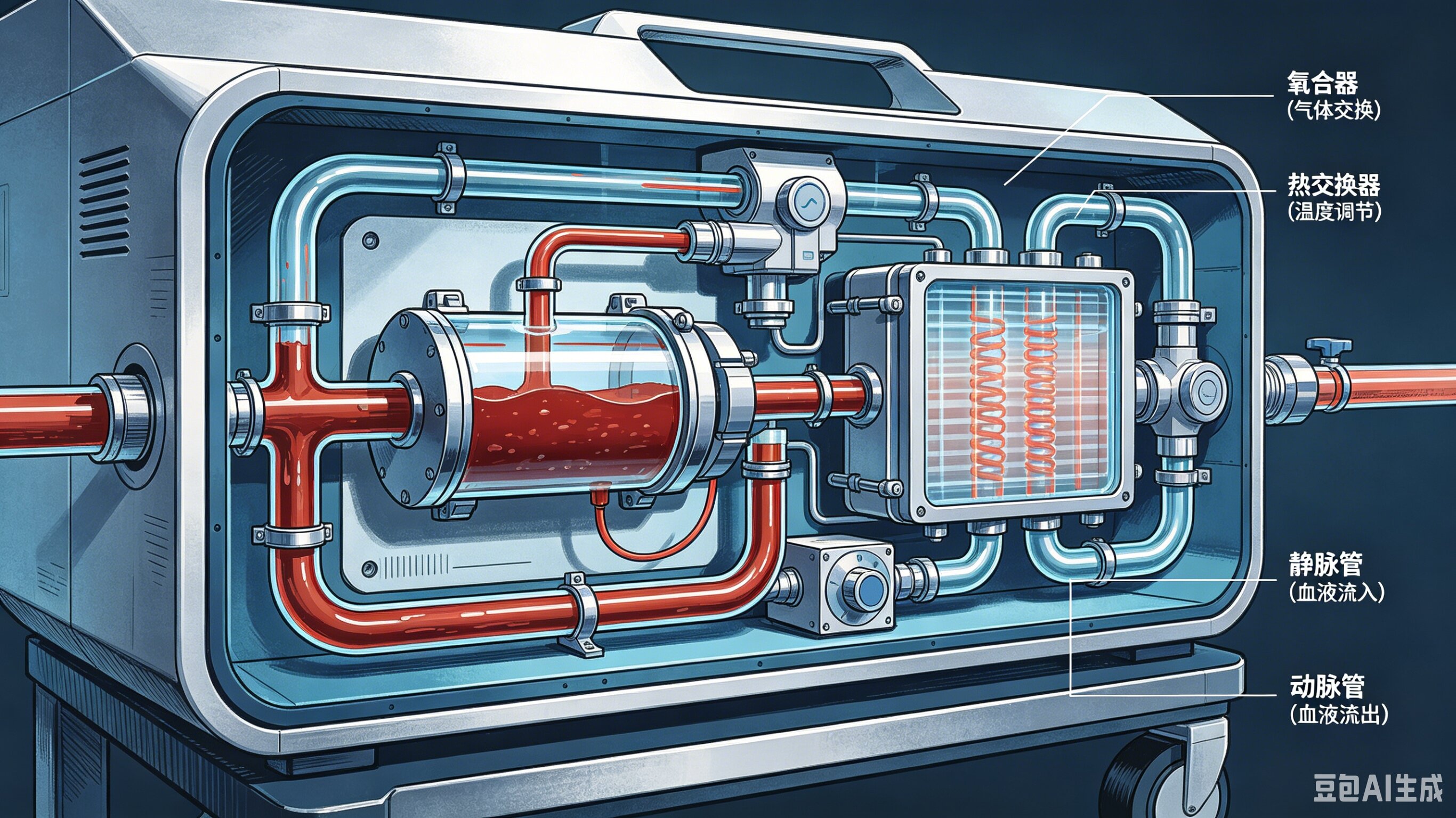

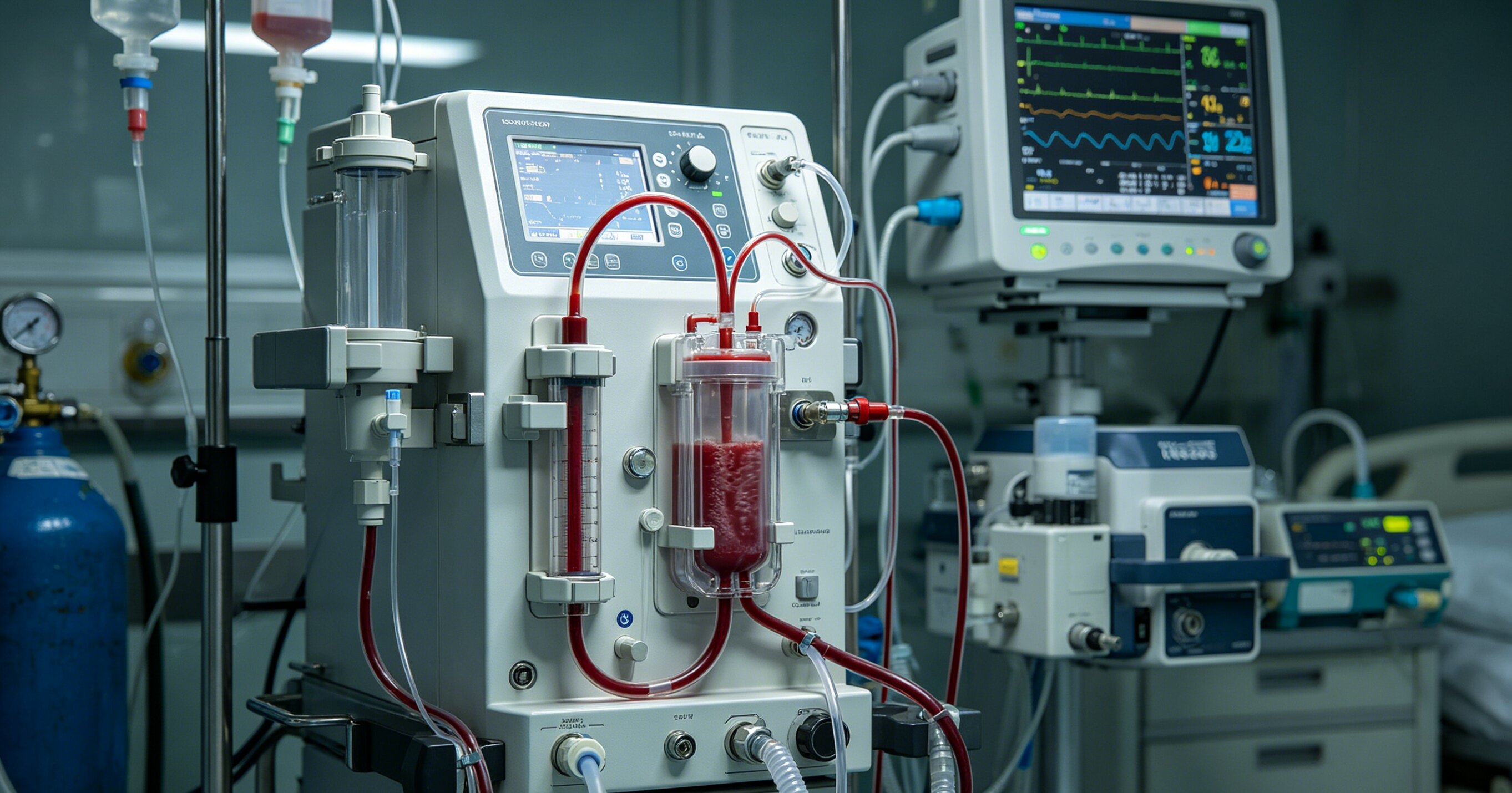

体外膜肺氧合机（ECMO）的EMC电磁兼容设计ECMO设备在ICU环境中与除颤器、呼吸机、高频电刀、MRI/CT等强电磁干扰源共存，其传感器、电机驱动、MCU和通信模块一旦因EMC设计不足出现误判或死机，直接危及患者生命。ECMO的EMC设计核心在于系统级防护：从电源入口到信号接口，每个可能耦合干扰的路径都需要针对ESD、EFT、Surge和射频干扰做分层抑制。

ECMO设备面临的电磁干扰风险ECMO系统包含血泵电机、氧合器、传感器阵列、控制主板和显示通信单元，干扰源主要来自三方面：一是ICU内除颤器放电产生的强电场和磁场，二是高频电刀工作时注入的射频能量，三是呼吸机、输液泵等设备通过共电源线传导的脉冲群和浪涌；对ECMO来说，传感器信号线最容易耦合共模噪声，导致血氧数据漂移或压力读数异常；电机驱动PWM回路如果滤波不足，会通过电源线向外辐射干扰，反过来影响同一机箱内的MCU和通信模块；从实际整改案例看，ECMO设备在IEC 60601-1-2标准测试中，最容易失败的项目是±8kV接触放电和±15kV空气放电的ESD测试，以及电源端口±2kV的EFT测试，失败原因通常集中在面板按键、触摸屏接口、USB/Type-C通信口和电源输入端口缺少合适的防护器件。

ECMO内部接口防护方案ECMO内部接口按风险等级可分为三类：电源接口需要同时应对浪涌和EFT；信号传感器接口需要低电容ESD保护以维持信号完整性；通信接口如USB和Type-C则需要兼顾高速信号质量和静电防护。下表整理了ECMO典型接口的干扰类型与推荐防护器件的对应关系。

对电源入口来说，DC12V-4kV浪涌场景下，5.0SMDJ15CA的钳位电压约24V，能有效保护后级DC/DC转换器；同时串联SMD2920-185-33V自恢复保险丝，可在浪涌后自动恢复，避免保险丝熔断导致设备停机；这个组合已在多款呼吸机和输液泵电源模块中通过IEC 60601测试。传感器信号线是ECMO中最脆弱的部分，以血氧传感器为例，其模拟前端带宽通常在DC到1kHz，但静电放电可能直接注入到运算放大器输入端；推荐使用ESD5V0D3B，其结电容典型值3pF，在1kHz下几乎不影响信号幅度；如果传感器走线较长，可在信号线对地并联通用EMI磁珠（需规格书确认），抑制共模射频干扰。

系统级防护的常见工程错误

只在电源入口加一级TVS，忽略后级DC/DC输出端的保护，EFT脉冲会通过电源变换器的寄生电容耦合到次级侧，导致MCU复位或ADC读数跳变；正确做法是在DC/DC输出端再加一级低电容ESD器件例如ESD3V3D3B用于3.3V供电轨；USB接口只放ESD二极管不加共模滤波器，ECMO的USB线缆在ICU环境中相当于一根天线，会接收来自高频电刀和无线通信系统的射频干扰导致数据传输错误；CMZ2012A-900T的共模衰减在100MHz时典型值-25dB，能有效抑制共模电流同时差模插入损耗低于0.5dB不影响USB 2.0信号质量；忽视面板按键和触摸屏的ESD路径，很多设计只在PCB上放置ESD器件但静电可能从按键缝隙直接打到内部排线；正确做法是在排线接口处放置ESD5V0L4阵列同时确保机壳接地路径低阻抗让静电电流优先流向大地而不是信号地。

医疗电源中的浪涌保护方案需按系统实际浪涌等级核算TVS的峰值脉冲功率；ECMO内部通常包含多路隔离电源：主泵电机使用24V/48V母线，控制板使用5V和3.3V，传感器使用±5V或±15V；对24V母线，浪涌等级按IEC 60601要求通常为±2kV线对地，推荐使用SMDJ24CA，其反向关断电压24V，钳位电压约38.9V，峰值脉冲功率3000W；如果系统需要更高的浪涌等级如±4kV，应升级为5.0SMDJ24CA-H，峰值脉冲功率5000W，配合前级压敏电阻14D820K使用；对5V供电轨，EFT和ESD是主要威胁，SMBJ6.0CA的钳位电压约10.3V，足以保护后级LDO和逻辑芯片；如果ECMO的电源输入口需要承受IEC 60601规定的±4kV/2Ω浪涌，峰值电流约2000A，此时应选用5.0SMDJ系列或更高功率等级的TVS，并确保PCB铜箔宽度足够承载浪涌电流。
