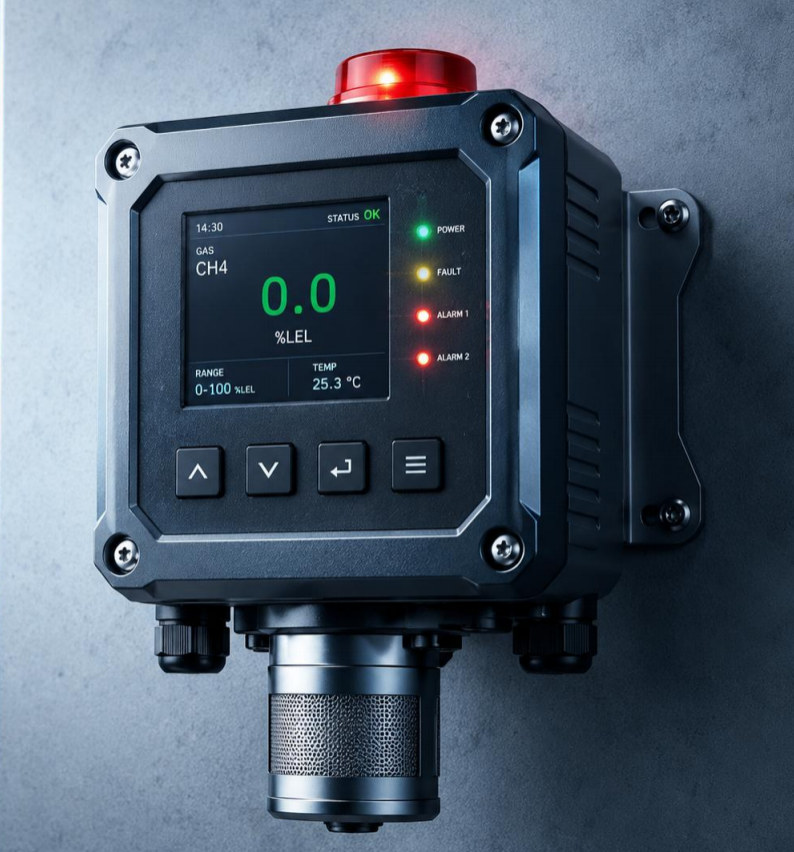

气体探测器/气体检测仪/气体传感终端已经不是单一传感器产品 ，而是覆盖传感器、模组、整机、控制器、报警系统、无线终端和云平台的多层级产品体系 ，电源入口保护、 Buck/Boost EMI、 长线通信接口保护、模拟前端低噪声供电、执行链反灌抑制和系统稳定性方案很重要.
L1 电化学 ，催化燃烧、 NDIR、 PID、 半导体、 MEMS、激光
L2 模块/探头层 ，传感模组、 变送器、探测器头部
L3 整机层 ，固定式气体探测器、便携式多气体检测仪
L4 系统层 ，控制器、报警器、预处理系统、无线节点、 云平台
L5 应用方案层 ，石化、煤矿、 管廊、环保、燃气、 家用安全
|

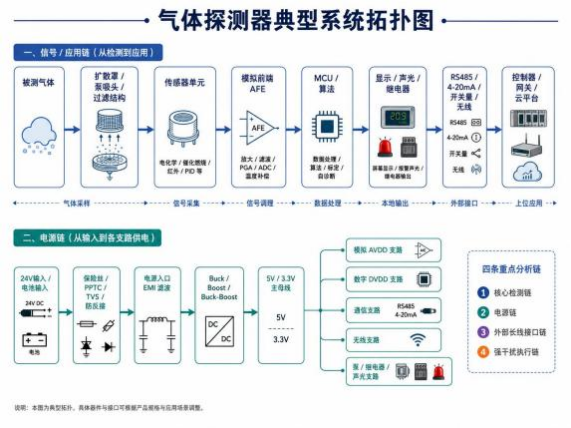

序号 |
分析链路 |
典型对象 |
主要风险 |
|
1 |
核心检测链 |
传感器、AFE、ADC、参考源、温补 |
零点漂移、误报警、模拟噪声、温漂 |
|
2 |
电源链 |
24V 输入、 Buck/Boost、 LDO、AVDD/DVDD |
输入脉动、SW 节点噪声、纹波污染、支路反灌 |
|
3 |
外部长线接口链 |
RS485、4-20mA、开关量、无线、调试口 |
ESD/EFT/浪涌、共模干扰、误码掉线 |
|
4 |
执行/脉冲负载链 |
泵、继电器、蜂鸣器、声光报警、无线发射支路 |
关断尖峰、母线跌落、脉冲电流回灌 |
|
序号 |
分析链路 |
典型对象 |
|
|
1 |
高灵敏检测链受电源噪声影响 |
AFE/ADC/参考源对纹波、地弹和高频噪声敏感 ，表现为零点漂移、误报警、重复性下降 |
|
|
2 |
24V 长线供电与现场干扰 |
固定式产品常接入控制柜/PLC/长线供电 ，入口容易受 EFT、浪涌、 |
共模噪声影响 |
|
3 |
Buck/Boost 开关节点导致 EMI |
SW 节点高 dv/dt、di/dt 可能导致传导/辐射问题 ，并污染 AVDD/DVDD |
|
|
4 |
RS485/4-20mA 等外部长线接口易掉线或误报 |
长线缆、地电位差、屏蔽接地不当会导致通信误码、采样漂移和系统误判 |
|
|
5 |
泵/继电器/声光报警支路反灌 |
执行链动作时产生尖峰、 电源跌落和共模回流 ，可能诱发误报警或 MCU 复位 |
|
4.1 气体探测器的标准约束应按“产品安全/防爆性能、气体检测性能、EMC 抗扰与发射、行业安装设计规范”四类理解 ，不同市场和行业项目要求不同 ，下表用于 Product FAE 初步梳理 ，不替代客户认证要求
|
序号 |
标准类别 |
标准方向 |
适用对象 |
|
1 |
气体检测设备 EMC |
EN 50270 / IEC 61326 类体系 |
可燃气、有毒气、氧气检测测量设备 |
|
2 |
可燃气体检测性能 |
IEC 60079-29-1 / EN 60079-29 系列 |
可燃气体探测设备 |
|
3 |
有毒气体检测性能 |
IEC 62990-1 等 |
有毒气体检测设备 |
|
4 |
防爆场景 |
IEC 60079 / GB/T 或 GB 3836 系列 |
爆炸性气体环境用设备 |
|
5 |
石化行业应用 |
GB/T 50493-2019 |
石化可燃/有毒气体检测报警系统设计 |
|
6 |
工业 EMC 测试方法 |
IEC 61000-4-2/-4/-5/-6 |
ESD、 EFT、Surge、传导抗扰等 |
|
序号 |
系统位置 |
相关标准/测试约束 |
主要干扰源与受扰对象 |
常见现象 |
|
1 |
24V/电池输入 |
IEC 61000-4-4/-5 ，EN 50270 ，工业供电环境 |
EFT、浪涌、反接、长线共模 ，对象为 Buck、 MCU、 AFE、通信支路 |
复位、误报警、漂移 |
|
2 |
Buck/Boost 电源链 |
EMC 发射/抗扰、传导预扫 |
SW 节点高 dv/dt/di/dt ，输入脉动电流 ，对象为5V/3.3V、AVDD、无线支路 |
纹波、传导超标、ADC 抖动 |
|
3 |
AVDD/AFE/ADC 支路 |
检测性能与抗扰要求 |
电源纹波、地弹、数字噪声耦合，对象为传感器、AFE、 ADC、参考源 |
零点漂移、误报 |
|
4 |
RS485/4-20mA 长线接口 |
IEC 61000-4-2/-4/-5/-6 ，EN 50270 |
ESD、 EFT、浪涌、共模干扰、地差 ，对象为收发器、 ADC、MCU |
误码、掉线、误采样 |
|
5 |
无线/4G/NB 支路 |
射频发射与供电稳定性约束 |
发射脉冲电流、射频耦合、供电跌落 ，对象为 MCU、 AFE、无线模组 |
重启、误报、通信不稳 |
|
6 |
泵/继电器/声光报警 |
EFT/瞬态抗扰、工业负载扰动 |
线圈关断尖峰、反灌、母线跌落 ，对象为电源母线、 MCU、输出驱动 |
报警异常、复位、显示闪烁 |
|
7 |
外壳/接地/屏蔽 |
防爆/安全/EMC 安装要求 |
屏蔽层电流、 ESD 泄放、地回路 ，对象为 AFE、通信口、控制板 |
现场不稳定、重复性差 |
|
序号 |
接点 |
典型问题 |
器件方向 |
可考虑型号/系列 |
推荐边界 |
|
1 |
24V 输入保护 |
浪涌、 EFT、反接、长线噪声 |
TVS、 PPTC、 防反接、入口 EMI |
PPTC、TVS、 防反接肖特基； CMZ1211A/CMZ1513A 作为入口 CMC 候选 |
需确认输入电压范围、浪涌等级、输入电流与防爆能量限制 |
|
2 |
24V→5V Buck 主功率位 |
SW 辐射、纹波、饱和、温升 |
屏蔽功率电感 |
PMH0410-6R8M0T/100M0T； PMH1260/1265 系列 5R6/6R8/10uH/12uH候选 |
必须复算 L、 Ipeak、 Irms、 Isat、 DCR 与温升 |
|
3 |
锂电→5V Boost |
最低电压峰值电流高、启动瞬态 |
低感值功率电感 |
PMH0412/PMH0420： R47/R68/1R0 候选 |
需要按最低电池电压下 Ipeak 复核，防止磁饱和 |
|
4 |
AVDD/AFE净化 |
零点漂移、ADC 抖动、误报警 |
磁珠 + LDO/RC +局部电容 |
PBZ1005A-801/102； PBZ1608B-801/102；较高电流支路用 PBZ2012B-102 |
磁珠不宜只看 Z@100MHz ，需确认DCR、漏电、 噪声频段 |
|
5 |
DVDD/MCU/通信供电 |
数字噪声串入通信或 MCU |
磁珠/功率磁珠 |
PBZ1608B-501/601； PBZ2012B-501/601 |
关注压降、发热与启动电流 |
|
6 |
RS485 通信口 |
EFT、 ESD、共模、误码、掉线 |
信号 CMC + TVS/ESD |
CMZ2012A-121/161/201/261； CMZ3225A-121/201/501/601； CMZ4532A-121/201/361/501 |
需验证差模波形、误码率和长线恢复 |
|
7 |
无线/4G/NB支路 |
发射脉冲回灌、供电跌落 |
功率磁珠 + 局部储能 |
PBZ2012B-501/601 |
不是主变换器件 ，仅用于支路高频隔离 |
|
8 |
泵/继电器/声光支路 |
线圈反灌、母线跌落、误报警 |
TVS/续流/RC + 功率磁珠 |
PBZ2012B-101/121；PBZ3216B 方向；TVS/二极管/RC 按电压电流选 |
磁珠不能替代续流或吸收网络 |
|
序号 |
现象 |
可能原因 |
优先检查点 |
|
1 |
零点漂移/误报警 |
AVDD 噪声、 Buck 纹波、地弹、传感器供电不稳 |
AVDD、AFE、ADC、参考源、 LDO 输入输出 |
|
2 |
RS485 掉线/误码 |
长线共模、 电源地差、 EFT、 ESD |
485 端子、收发器、屏蔽线、地参考 |
|
3 |
无线发射时重启或误报 |
发射脉冲电流拉低母线 ，干扰 AFE |
无线模组供电、5V/3.3V 母线、储能电容 |
|
4 |
泵/继电器动作后报警异常 |
线圈尖峰、反灌、母线跌落 |
泵/继电器支路、驱动管、 回流路径 |
|
5 |
传导/辐射预扫超标 |
SW 节点布局、 电感饱和、输入脉动电流 |
Buck/Boost、输入滤波、 电感、环路面积 |
|
6 |
现场正常性差 ，实验室正常 |
长线、接地、屏蔽、现场供电差异 |
电源入口、 RS485、4-20mA、壳体地 |
电源链 ，建议验证项为 Buck 输入纹波电流、SW 节点波形、输出纹波、满载温升、低温启动模拟链 ，建议验证项为 AVDD 噪声、ADC 零漂、浓度稳定性、误报警率、温漂影响
通信链 ，建议验证项为 RS485 误码率、EFT 后恢复、长线通信、共模电压、端口 ESD
执行链 ，建议验证项为泵/继电器动作时母线跌落、反灌尖峰、报警联动稳定
系统级 ，建议验证项为传导/辐射预扫、EFT/ESD 抗扰、现场供电波动、接地屏蔽路径检查
气体探测器建立“工业安全检测终端 EMI/EMS 系统方案能力”的典型场景，最值得关注的是 24V 输入保护、Buck/Boost EMI、AVDD/AFE 净化、RS485/4-20mA 长线接口保护、无线/泵/继电器支路扰动抑制和接地！
