新生儿黄疸治疗仪,为什么新生儿黄疸治疗仪考虑EMC电磁兼容？

技术判断

在新生儿科病房、NICU新生儿重症监护室、产科护理中心、儿童医院、新生儿黄疸治疗中心、早产儿护理区域、新生儿转运治疗环境等。中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

工程结论

新生儿黄疸治疗仪,为什么新生儿黄疸治疗仪考虑EMC电磁兼容？需要围绕新生儿科病房、NICU新生儿重症监护室、产科护理中心、儿童医院、新生儿黄疸治疗中心、早产儿护理区域、新生儿转运治疗环境等。中的真实电气应力判断，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件，• ESD静电保护器件（ESD Protection Diode） —— 用于触摸屏、按键、通信接口、传感器接口静电防护，避免MCU异常复位； • TVS瞬态抑制二极管（TVS Diode） —— 用于电源输入、LED驱动、电机控制等接口的浪涌及瞬态过压保护； • 压敏电阻（MOV） —— 用于交流电源入口浪涌防护，提高设备耐冲击能力； • 自恢复保险丝（PPTC） —— 用于电源输出及模块过流保护，提高设备安全性； • 共模电感（Common Mode Choke） —— 抑制电源线及信号线中的共模EMI噪声，降低传导干扰； • 磁珠（Ferrite Bead） —— 用于PCB电源及高速信号滤波，减少高频噪声传播； • NTC热敏电阻 —— 用于温度检测及电源浪涌抑制，保障热管理系统稳定。是否适配还应结合规格书、系统耐压和实际测试结果确认。

新生儿黄疸治疗仪为什么必须考虑EMC电磁兼容

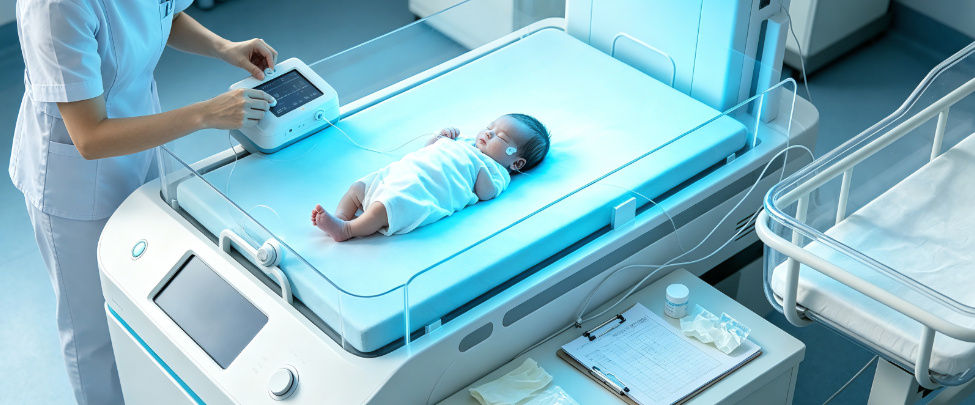

在新生儿科病房、NICU、产科护理中心等医疗环境中，新生儿黄疸治疗仪的EMC电磁兼容设计直接决定其光疗强度控制、温度监测及数据通信的稳定性，是保障治疗安全与设备共存的核心要求。

治疗仪通过蓝光光疗促进胆红素代谢，其核心功能依赖精确的光疗强度控制、稳定的LED驱动和可靠的温度监测；在NICU或新生儿病房中，这类设备与监护仪、呼吸机、输液泵等共存，电磁环境复杂；如果治疗仪的EMC设计不足，可能出现光强输出波动、参数设定漂移或监测数据跳变，严重时甚至干扰相邻医疗设备；判断依据在于：治疗仪的开关电源和LED驱动电路是主要噪声源，而外部射频场和静电放电则可能影响其控制单元的稳定性；因此，EMC电磁兼容设计不是可选功能，而是保障治疗安全与设备共存的基本要求。

治疗仪内部的电磁干扰源与敏感环节

新生儿黄疸治疗仪通常包含蓝光LED阵列、恒流驱动模块、开关电源、温度传感器和控制板；开关电源工作频率在几十到几百千赫兹，会产生较强的传导和辐射噪声；LED驱动电路在高频PWM调光模式下也会向电源线和空间发射干扰；对后级控制单元来说，电源线上的纹波和尖峰可能导致MCU复位或ADC采样偏差；温度传感器信号线如果未做滤波处理，容易耦合射频干扰，使温度读数偏离真实值；从钳位电压和滤波角度看，电源入口和传感器接口需要同时考虑浪涌抑制和EMI滤波。

电源入口的浪涌与EMI协同防护

治疗仪的电源输入是外部浪涌和电网噪声进入设备的主要路径；在AC220V供电场景下，推荐在电源入口并联压敏电阻和TVS管，同时串联共模电感抑制共模干扰；压敏电阻吸收浪涌能量，TVS管提供快速钳位，共模电感则降低开关电源回传到电网的噪声；对于直流电源输入的治疗仪，如DC24V或DC12V供电的便携式设备，建议在输入端放置SMDJ24CA或SMCJ15CA等TVS管，配合SMD2920系列自恢复保险丝实现过流保护；电源线上的高频噪声可通过磁珠进一步衰减，例如PBZ1608E600Z0T或PBZ2012E120Z0T，具体选型需根据额定电流和阻抗曲线确认。

传感器与通信接口的静电与滤波设计

温度传感器和通信接口（如RS232、RS485）是治疗仪中容易被静电和射频干扰击穿的薄弱环节；传感器信号线如果直接连接MCU的ADC引脚，静电放电可能导致采样值跳变或芯片损坏；推荐在传感器接口处放置低电容ESD保护器件，例如ESD5V0D3B或ESDLC5V0D8B，其寄生电容低于5pF，不影响信号上升时间；通信接口如RS485，建议在差分线对地并联ESDSM712或SMBJ6.5CA，同时在线上串联共模扼流圈如CML3225A-510T，抑制共模噪声；这些器件的选型需要结合系统工作电压和信号速率，不能盲目使用高电容TVS管，否则会破坏信号完整性。

蓝光LED驱动电路的EMI抑制

蓝光LED阵列通常由多路恒流驱动芯片控制，驱动芯片的开关频率和PWM调光频率会产生高频谐波；这些谐波通过LED线缆辐射出去，可能干扰同病房的心电监护仪或血氧仪；抑制方法是在LED驱动输出端串联磁珠，例如PBZ1005A-121Z0T（120Ω@100MHz）或PBZ1005A-102Z0T（1000Ω@100MHz），具体阻抗值需根据驱动电流和噪声频率选择；磁珠的直流电阻不能过大，否则会降低驱动效率；对于额定电流500mA以上的驱动通道，应选择直流电阻低于0.1Ω的磁珠，如PBZ1005A-050Z0T。下表整理了不同驱动电流下的磁珠选型参考：

选型时需要注意，磁珠的阻抗曲线在低频段呈感性，高频段呈电阻性，因此对特定频率的抑制效果需要查看阻抗-频率曲线。如果驱动频率在10MHz以下，磁珠的抑制效果有限，此时应考虑增加共模电感或调整PCB布局。

常见设计错误与工程判断

一个常见的错误是在所有接口上使用同一型号的ESD保护器件；治疗仪的电源接口和信号接口工作电压不同，信号速率也不同，统一使用5V TVS管可能导致信号接口的寄生电容过大，使温度传感器数据延迟或通信误码；正确的做法是分接口选型：电源接口使用大功率TVS管如SMBJ12CA，信号接口使用低电容ESD管如ESD5V0D3B；另一个错误是忽略PCB布局对EMC的影响；即使选用了合适的滤波和保护器件，如果器件离接口过远或地线回路过大，滤波效果会显著下降；工程判断是：保护器件应尽量靠近接口连接器放置，滤波电容和磁珠应靠近被保护芯片的引脚，地线应采用星形或大面积接地方式。

候选型号参数对比

下表参数来自已同步的官网产品参数库，生成和发布时只应引用表中已有字段，未覆盖的规格仍需以对应规格书为准。

相关产品与资料

新生儿黄疸治疗仪的EMC设计涉及电源浪涌保护、信号接口静电防护和EMI滤波等多个环节；可关联的产品分类包括：TVS瞬态抑制二极管系列（如SMDJ、SMBJ、SMF系列）、ESD静电保护器件系列（如ESD5V0D3B、ESDLC5V0D8B、ESD0524P）、共模电感系列（如CML3225A、CMZ2012A系列）、磁珠系列（如PBZ1005A、PBZ1608E系列）以及自恢复保险丝系列（如SMD2920、SMD1812系列）；具体型号的规格书和典型应用电路可在音特电子官网对应产品页面下载，选型时需结合系统工作电压、额定电流和浪涌等级核算。
