手术电刀,为什么手术电刀考虑EMC电磁兼容？

技术判断

在综合手术室、微创外科手术中心、普通外科、神经外科、心胸外科、妇科手术、泌尿外科、耳鼻喉科、整形外科、电外科治疗中心等医疗环境。中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

核心选型判断

手术电刀,为什么手术电刀考虑EMC电磁兼容？需要围绕综合手术室、微创外科手术中心、普通外科、神经外科、心胸外科、妇科手术、泌尿外科、耳鼻喉科、整形外科、电外科治疗中心等医疗环境。中的真实电气应力判断，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件，• TVS瞬态抑制二极管（TVS Diode） —— 用于电源输入、高频驱动模块、控制接口瞬态过压保护，提升设备抗浪涌能力； • ESD静电保护器件（ESD Protection Diode） —— 用于按键、触摸屏、脚踏控制接口、通信接口静电防护； • 压敏电阻（MOV） —— 用于交流电源入口浪涌保护，降低雷击及电网冲击风险； • 共模电感（Common Mode Choke） —— 抑制高频电流产生的共模噪声，降低传导EMI； • 磁珠（Ferrite Bead） —— 用于数字控制电路、高频信号线路滤波，降低高频噪声耦合； • NTC热敏电阻 —— 用于电源启动浪涌抑制，提高电源模块稳定性； • PPTC自恢复保险丝 —— 用于控制板、电源模块及辅助接口过流保护。是否适配还应结合规格书、系统耐压和实际测试结果确认。

关键参数校核

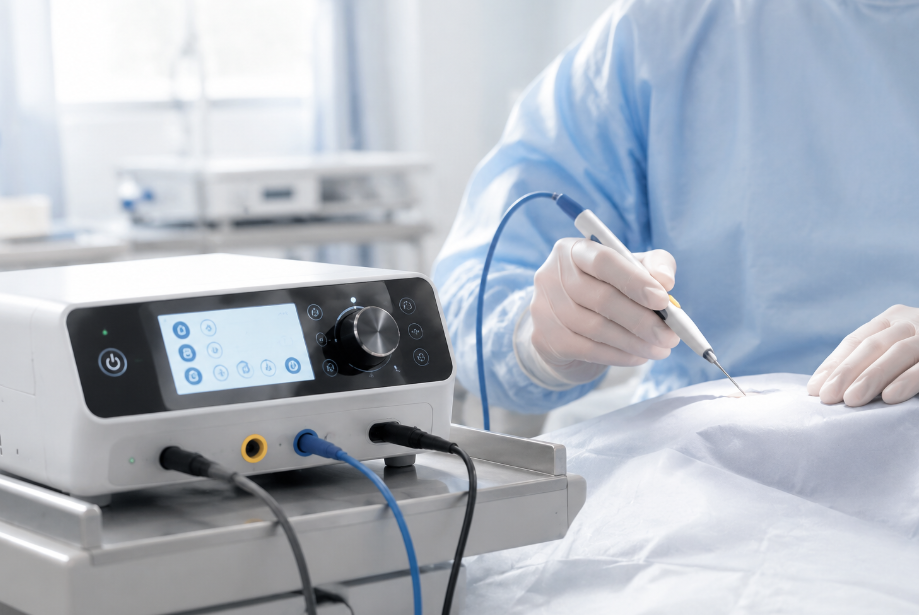

手术电刀（高频电刀/电外科设备）在高频射频能量输出、高功率开关控制与精密检测反馈系统协同工作时，其EMC电磁兼容设计直接决定了设备能否在复杂医疗电磁环境下维持输出功率、切割模式与凝血控制的稳定性，同时避免高频能量辐射干扰心电监护仪、麻醉机、输液泵等周围生命支持设备，从工程角度看手术电刀的EMC设计并非可选项而是保障手术过程安全可靠的强制性工程要求。

高频能量输出带来的EMI挑战

手术电刀的核心工作频率通常在300kHz到5MHz之间，部分电外科设备甚至工作在更高频段，这一频段的射频能量在组织切割与凝血过程中会产生强烈的电磁辐射与传导干扰；对电源输入回路来说高频开关动作会在直流母线、交流电源线上叠加大量共模与差模噪声；对高频驱动模块来说功率MOSFET或IGBT的快速开关会在栅极驱动回路中引入振铃与尖峰电压；对控制与检测接口来说微弱的人体组织阻抗变化信号极易被高频噪声淹没。从EMI抑制角度看电源输入侧需要同时处理共模与差模干扰，交流电源入口推荐使用压敏电阻（MOV）吸收雷击与电网浪涌，例如针对AC220V-3KA场景可选用20D561K搭配SPD DA230-5K0-A；直流电源侧则需根据电压等级选择TVS管，例如DC24V场景推荐使用SMDJ24CA或1.5KE35CA配合SMD2920-185-33V自恢复保险丝；共模电感是抑制电源线传导EMI的关键器件，推荐型号需根据额定电流与阻抗曲线选择，具体参数需结合系统实际工作电流与目标频段确认。

控制与检测接口的静电与浪涌防护

手术电刀的脚踏控制接口、触摸屏面板、通信接口（如RS232、CAN）以及患者检测电极接口是静电放电与浪涌侵入的主要路径，这些接口的工作电压较低（通常3.3V到5V）信号速率不高但对接地回路与钳位电压有严格要求；以RS232接口为例推荐使用ESD15VAPB作为静电保护，配合SMBJ18CA或SMF18CA处理浪涌，同时使用PPTC SMD1812-020-30V实现过流保护；CAN总线接口则需选用低电容、快速响应的TVS管，例如ESDCANFD24VAPB，其钳位电压与结电容参数需结合CAN收发器规格书确认是否满足信号完整性要求；对触摸屏与按键接口推荐使用ESD5V0D8B或ESD0524P等低电容ESD保护器件，避免因寄生电容过大导致触控灵敏度下降；一个常见的工程错误是在控制接口上直接使用高功率TVS管，高功率TVS的结电容通常较大（几十到几百皮法）会严重衰减高速信号边沿导致通信误码或触控响应异常，正确的做法是先评估接口信号速率再选择结电容低于5pF甚至1pF的ESD保护器件。

高频驱动模块的开关噪声抑制

手术电刀的高频驱动模块是EMI的主要源头，功率开关管在导通与关断瞬间会产生电压尖峰与振铃，这些噪声会通过寄生电容耦合到散热器与机壳再通过接地回路传导到电源线与信号线；磁珠是抑制这类高频噪声的有效手段但选型时不能只看阻抗值还需关注额定电流与直流电阻；从产品参数库看PBZ1005A系列磁珠提供了从5Ω到200Ω的阻抗选项，其中PBZ1005A-050Z0T额定电流500mA、直流电阻0.05Ω，适合低功耗数字控制线路；PBZ1005A-102Z0T阻抗1000Ω但额定电流仅100mA、直流电阻1.40Ω，适合高频噪声严重的信号线但需确认电流裕量；对高频驱动模块的栅极驱动回路建议先通过近场探头定位噪声频段再选择在该频段阻抗峰值最高的磁珠型号。

电源启动与过流保护设计

手术电刀在开机瞬间会产生浪涌电流，尤其是开关电源的输入电容充电阶段，NTC热敏电阻是抑制启动浪涌的常用方案但需注意NTC在高温环境下阻值下降可能导致浪涌抑制能力减弱；对持续过流保护PPTC自恢复保险丝是比一次性保险丝更合适的选择，因为手术电刀在术中不允许停机更换保险丝，PPTC的选型需同时考虑保持电流、动作时间与最高工作电压，例如SMD2920-150-30V适用于30V直流母线、保持电流1.5A的场景。

下表整理了手术电刀不同功能模块的EMC防护器件选型参考：

接地与布局对EMC性能的影响

手术电刀的EMC性能不仅取决于器件选型还与PCB布局、接地设计与机箱屏蔽密切相关，高频电流回路应尽量短且面积小，功率地与信号地应通过磁珠或零欧电阻单点连接避免高频噪声通过地平面耦合到敏感电路；患者电极接口的隔离设计需满足医疗设备安全标准（如IEC 60601），TVS管的接地端应直接连接到机壳地而不是信号地。一个需要用户按规格书确认的关键点是所选TVS管的钳位电压波形是否在手术电刀输出频率下仍能保持快速响应，部分TVS管在射频频段下响应速度会下降导致钳位电压升高无法有效保护后级电路，建议在最终选型前使用TLP（传输线脉冲）或实际浪涌波形进行验证。

候选型号参数对比

下表参数来自已同步的官网产品参数库，生成和发布时只应引用表中已有字段，未覆盖的规格仍需以对应规格书为准。

相关产品与资料

针对手术电刀EMC电磁兼容设计，音特电子提供以下产品分类与选型支持：

TVS瞬态抑制二极管：用于电源输入、高频驱动模块、控制接口瞬态过压保护，推荐型号包括SMDJ24CA、1.5KE35CA、ESDCANFD24VAPB、ESD15VAPB

ESD静电保护器件：用于按键、触摸屏、脚踏控制接口、通信接口静电防护，推荐型号包括ESD5V0D8B、ESD0524P、ESDSR05

压敏电阻：用于交流电源入口浪涌保护，推荐型号20D561K、14D241K

共模电感：抑制高频共模噪声，推荐型号CMZ7060A-701T、CMZ2012A-900T、CMLA3225A-510T

磁珠：用于数字控制电路、高频信号线路滤波，推荐型号PBZ1005A-102Z0T、PBZ1005A-201Z0T

NTC热敏电阻：用于电源启动浪涌抑制

PPTC自恢复保险丝：用于控制板、电源模块及辅助接口过流保护，推荐型号SMD2920-185-33V、SMD1812-020-30V具体型号的详细参数、封装尺寸与降额曲线，请参考对应产品页与数据手册。如需完整EMC防护方案或选型支持，可联系音特电子应用工程团队获取针对性建议。
