肠内营养泵，为什么肠内营养泵考虑EMC电磁兼容？

工程回答

在ICU重症监护室、普通住院病房、肿瘤营养支持中心、消化科及胃肠外科病房、居家营养护理设备、长期护理机构、康复医疗中心、救护车移动医疗系统、无线医疗病房、多设备集中供电医疗环境中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

肠内营养泵EMC防护选型结论

需要围绕ICU重症监护室、普通住院病房、肿瘤营养支持中心、消化科及胃肠外科病房、居家营养护理设备、长期护理机构、康复医疗中心、救护车移动医疗系统、无线医疗病房、多设备集中供电医疗环境中的真实电气应力判断，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件。ESD静电保护二极管用于人机接口、通信接口防护；TVS瞬态抑制二极管用于电源及信号线路浪涌防护；压敏电阻MOV用于AC输入浪涌保护；PPTC自恢复保险丝用于过流保护；共模电感CMC用于EMI传导抑制；NTC热敏电阻用于上电浪涌抑制；TSS半导体放电管用于电源端口雷击浪涌防护。是否适配还应结合规格书、系统耐压和实际测试结果确认。

应用场景判断

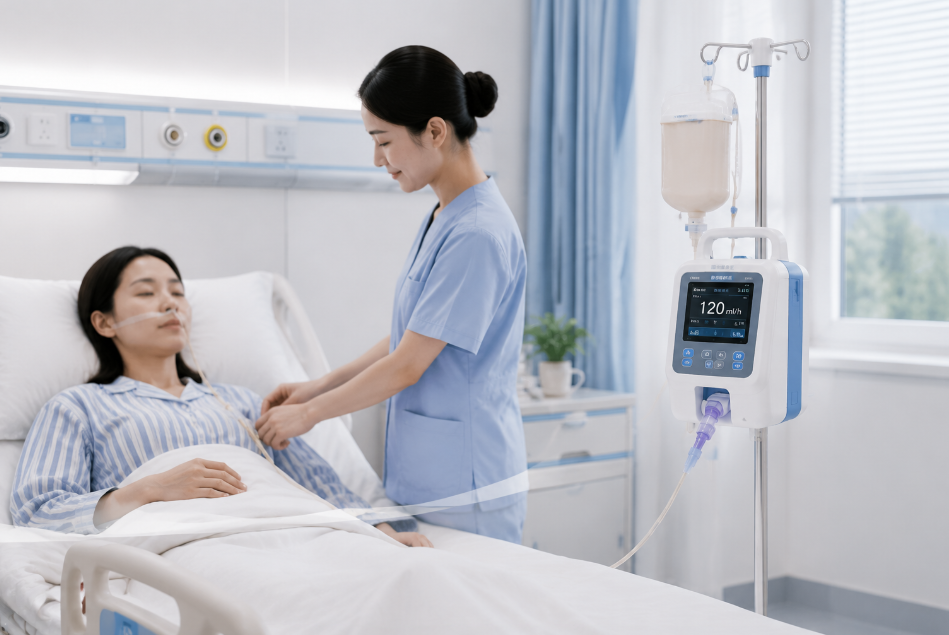

肠内营养泵在ICU、普通病房、居家护理及救护车等电磁环境复杂的场景中运行时，EMC电磁兼容设计直接决定设备能否在辐射、静电放电和浪涌干扰下维持稳定的输注精度和通信可靠性。本文从干扰机理、标准要求、器件选型和常见设计缺陷四个维度，说明如何通过EMC保护器件提升肠内营养泵的抗干扰能力。

肠内营养泵内部包含电机驱动、传感器采集、人机界面和通信模块；外部干扰主要通过三条路径进入系统：电源线传导的浪涌和瞬态脉冲、信号线耦合的静电放电、以及空间辐射干扰；在ICU病房，相邻的心电监护、呼吸机和输液泵同时工作时，电源线上的共模噪声和差模尖峰可能达到数千伏；在救护车移动医疗系统中，车载电源的抛负载和电池反接也会对营养泵造成冲击。针对救护车车载电源场景，DC12V电源浪涌防护可选用5.0SMDJ15CA，共模电感可选用CMZ7060A-701T；若需车载场景防护，优先使用官网已收录的汽车类相关型号如CML3225A-510T等。干扰的直接后果包括触摸屏误触发或死机、输注速率偏离设定值、通信中断导致报警失效、电机异常启停；对依赖肠内营养的重症患者来说，这些故障可能引发喂养中断或误吸风险，因此必须通过合理的EMC防护设计确保设备在复杂电磁环境下的稳定运行。

肠内营养泵作为医疗电气设备，需满足GB 9706.1-2020（IEC 60601-1）和YY 9706.102-2021（IEC 60601-1-2）的要求。关键测试项目及典型等级如下：

需要结合具体产品规格书确认最终测试等级，因为不同医疗机构或车载场景可能要求更严苛的等级。

电源端口是浪涌和EFT的主要入侵点；推荐在电源入口并联TVS管吸收瞬态能量，同时串联共模电感抑制共模噪声。对于DC 12V系统，可选用适配电压等级的TVS管；对于DC 24V系统，选用适配电压等级的TVS管。共模电感推荐CMZ7060A-701T，其共模阻抗在100MHz时约700Ω，能有效抑制30MHz-300MHz频段的共模干扰。PPTC自恢复保险丝串联在电源输入端，防止过流损坏后级电路；压敏电阻（如14D241K）适用于AC电源输入场景，但DC供电时TVS响应更快、钳位更精准。

触摸屏和按键接口直接暴露在操作者接触中，ESD风险最高；触摸屏信号线应使用低电容ESD保护器件，避免影响触控灵敏度；推荐ESD5V0D8B（工作电压5V，结电容约0.8pF），该器件适用于触屏场景的静电防护；按键接口可选用ESD5V0D5B，这些器件封装小（SOD-523），适合空间受限的PCB布局。通信接口如RS232或RS485，需要同时考虑ESD和浪涌；RS232推荐ESD15VAPB搭配适配电压等级的TVS管，RS485推荐ESDSM712搭配适配电压等级的TVS管；共模电感CML3225A-510T可抑制长线传输引入的共模干扰。

营养泵内部的压力传感器和流量传感器信号线，长度短但靠近电机驱动回路，容易耦合开关噪声；传感器信号线应使用低电容TVS（如ESD3V3D3B），电机驱动回路增加RC吸收电路（电阻10Ω-47Ω，电容0.1μF-1μF）抑制振铃。常见EMC测试失败原因与改进：静电放电测试失败时，触摸屏边缘未加ESD器件或外壳接地不良，改进方法是在触摸屏FPC排线靠近连接器端并联低电容ESD阵列（如ESD0524P，四通道，单通道电容0.5pF），并在外壳金属部分与PCB地之间增加导电泡棉；电快速瞬变脉冲群测试失败时，电源输入滤波不足，改进方法是增加共模电感（如CMZ7060A-701T）和X电容（0.1μF-0.47μF），同时确保电源线与信号线在PCB上分层走线；浪涌测试失败时，TVS管通流容量不足或压敏电阻响应慢，改进方法是按系统浪涌等级核算TVS的峰值脉冲功率，对于DC 12V-4KV浪涌等级，推荐5.0SMDJ15CA（峰值功率5000W），并确保PCB铜箔宽度足够承载浪涌电流；辐射发射超标时，开关电源的开关频率谐波通过电源线或信号线辐射，改进方法是在电源入口增加共模扼流圈（如PBZ1608A-601Z0T，阻抗600Ω@100MHz），并在开关管漏极增加RC snubber电路。

选型时需区分已知事实和需要确认的参数；已知事实是：肠内营养泵的电源电压、通信协议（RS232/RS485）和ESD接触等级（±8kV）通常在产品规格书中明确；需要确认的是：浪涌等级（1kV还是2kV）、EFT等级（±1kV还是±2kV）、以及工作温度范围（是否包含-20℃至+60℃的车载场景）。在不确定浪涌等级时，保守做法是选择峰值功率高于系统最大可能浪涌能量2倍以上的TVS管；例如，DC 12V系统即使标称1kV浪涌，也建议选用峰值功率更高的TVS管，为系统预留裕量。

相关产品与资料

针对肠内营养泵的EMC设计，音特电子提供以下配套方案：电源端口TVS管（5.0SMDJ15CA）、共模电感（CMZ7060A-701T、PBZ1608A-601Z0T）、触摸屏ESD保护（ESD5V0D8B、ESD0524P）、通信接口保护（ESD15VAPB、ESDSM712）以及PPTC自恢复保险丝。详细规格书和选型工具可参考音特电子官网对应产品分类页面。

相关产品或系列：ESD静电保护二极管用于人机接口、通信接口防护；TVS瞬态抑制二极管用于电源及信号线路浪涌防护；压敏电阻MOV用于AC输入浪涌保护；PPTC自恢复保险丝用于过流保护；共模电感CMC用于EMI传导抑制；NTC热敏电阻用于上电浪涌抑制；TSS半导体放电管用于电源端口雷击浪涌防护。

相关资料：产品规格书、应用方案、选型工具和内部技术资料
