血流动力学监测仪的EMC电磁兼容设计：为什么是必须项

血流动力学监测仪在ICU、手术室和导管室等环境中持续采集血压、心输出量和血管阻力等关键参数，其数据准确性与患者安全直接挂钩，电磁干扰（EMI）和电磁敏感度（EMS）问题会直接导致监测波形失真、数值跳变或通信中断，因此EMC电磁兼容设计不是可选项，而是医疗设备通过认证并保障临床可靠性的基础门槛。

关键选型依据

关键参数校核

在ICU重症监护室、手术室麻醉监测系统、心血管疾病监护中心、急诊抢救中心、导管室介入治疗系统、术后恢复监护病房、CCU冠心病监护病房、救护车移动医疗系统、无线联网智慧病房、MRI/CT周边辅助监护区域、多设备集中运行的医疗环境中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

选型先看这几个条件

血流动力学监测仪的EMC防护需要围绕真实电气应力判断，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件；ESD静电保护器件应用于USB接口、Ethernet接口、显示屏接口、传感器接口、按键电路，推荐产品线为ESD3V3Dxx系列、ESD5V0Dxx系列、ESDLCxx系列；TVS瞬态抑制二极管应用于电源输入、DC供电接口、电机驱动模块、电池管理系统，推荐产品线为SMBJ系列、SMAJ系列、SMF系列、SMCJ系列；压敏电阻MOV应用于AC/DC电源入口、医疗电源模块，作用为吸收浪涌冲击、提高Surge等级；气体放电管GDT应用于网络通信接口、长线缆接口，作用为一级浪涌泄放；PPTC自恢复保险丝应用于USB接口、外接传感器接口、电源输入端，作用为过流保护、短路保护；共模电感应用于网口、USB接口、电源线，作用为抑制共模噪声、提高辐射发射性能；是否适配还应结合规格书、系统耐压和实际测试结果确认。

电磁干扰对血流动力学监测仪的具体影响

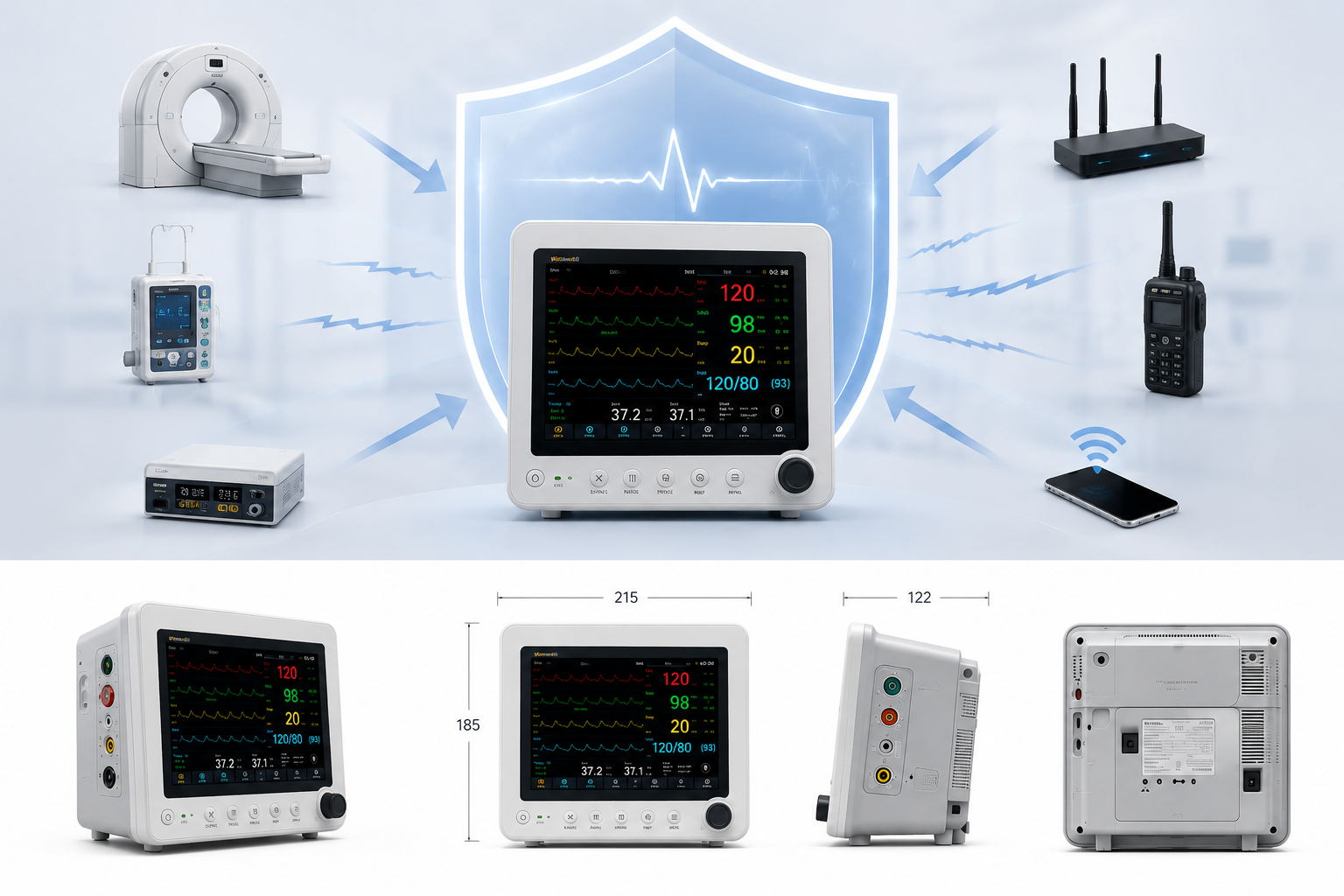

从工程角度看，电磁干扰对监测仪的影响分为三个层面；第一是电源入口的浪涌和瞬态过压，来自同一供电回路中的呼吸机、电刀或除颤器，这类干扰如果未经过压抑制，会直接损坏电源模块或导致系统复位；第二是传感器接口和信号链路的静电放电，医护人员在触摸触摸屏或连接传感器线缆时产生的静电，可能通过接口耦合到前端放大器，造成血压波形出现尖峰或基线漂移；第三是射频辐射干扰，在无线联网智慧病房或MRI周边区域，高频电磁场可能耦合到未屏蔽的线缆上，使心输出量计算值出现周期性偏差。

对后级信号处理芯片来说，ESD静电保护器件的钳位电压和响应速度决定了干扰能否在到达ADC之前被有效箝位；如果选用的TVS管结电容过高，还会衰减高频信号分量，影响脉搏波形分析的精度。

关键防护位置与器件选型判断

血流动力学监测仪的EMC防护需要覆盖电源输入、传感器接口、通信接口和人机交互界面四个区域；每个区域的干扰类型和防护等级要求不同，器件选型也应分别匹配。

从钳位电压看，传感器接口（如压力传感器或心排量探头）通常工作在3.3V或5V信号电平，推荐使用低电容ESD防护器件，避免信号完整性受损；电源输入端的浪涌等级较高，需要TVS管配合压敏电阻实现多级泄放；通信接口如USB和Ethernet，既要满足静电防护又要保证高速信号的眼图裕量。

下表整理了血流动力学监测仪各接口的EMC防护选型判断和设计关注点：

EMC设计不良的常见工程错误

一个容易被忽视的问题是TVS管与信号链路的匹配关系；有些设计为了追求更高的浪涌等级，在传感器接口上选用了通流能力较大的TVS管，但忽略了其结电容对前端滤波器的影响；在血压监测通道中，过高的结电容会与前端电阻形成低通滤波器，导致压力波形的上升沿变缓，收缩压读数偏低；正确的做法是按系统实际的浪涌等级选择TVS管，同时核算其截止频率是否在信号带宽之外。

另一个常见错误是共模电感与ESD器件的布局顺序；在Ethernet接口中，如果共模电感放在ESD器件之前，静电放电时的高压会先经过共模电感，可能造成绕组间击穿或电感饱和；标准做法是ESD器件紧贴连接器放置，共模电感放在其后，这样ESD器件先动作，共模电感只处理残余的共模噪声。

医疗设备EMC标准的核心要求

血流动力学监测仪在中国市场需满足YY 9706.102-2021（等同IEC 60601-1-2）标准；该标准对辐射发射、传导发射、静电放电抗扰度、射频电磁场抗扰度和浪涌抗扰度都有明确限值；其中静电放电抗扰度要求接触放电±8kV、空气放电±15kV，浪涌抗扰度对电源端口要求线对线±1kV、线对地±2kV；设计阶段的器件选型和PCB布局必须覆盖这些测试等级，否则在认证测试阶段可能因防护不足而返工。

候选型号参数对比

下表参数来自已同步的官网产品参数库，生成和发布时只应引用表中已有字段，未覆盖的规格仍需以对应规格书为准。以下为适用于医疗设备场景的保守通用选型建议，具体型号需结合系统实际电压、信号速率和浪涌等级确认。

相关产品与资料

血流动力学监测仪的EMC防护可参考以下产品分类和选型工具；电源输入推荐SMBJ系列TVS管配合MOV压敏电阻；USB和Ethernet接口推荐ESD5V0Dxx系列低电容ESD防护器件和CMZ系列共模电感；传感器接口推荐ESD3V3Dxx系列低电容ESD防护器件；按键和触摸接口推荐ESD5V0D8B等通用ESD防护器件；完整选型方案可查阅音特电子医疗设备EMC防护应用方案，具体型号的钳位电压和结电容参数需结合规格书确认。
