骨密度仪电磁兼容（EMC）设计与器件选型指南

      第一，骨密度仪作为医疗诊断设备，其测量精度直接关系到骨质健康评估的准确性

这类设备通常采用双能X射线吸收法或超声法，其内部集成了高灵敏度的传感器、精密模拟前端、高速数据转换器以及微处理器。在复杂的医院电磁环境中，设备自身产生的电磁干扰可能影响内部微弱信号的完整性，同时外部的射频干扰、静电放电及电源线上的浪涌也可能导致测量数据跳变、系统死机甚至硬件损坏。因此，电磁兼容性不仅是满足法规强制认证的要求，更是保障设备临床诊断可靠性、安全性与稳定性的核心技术基石。

      第二，骨密度仪的电磁兼容设计面临多重挑战

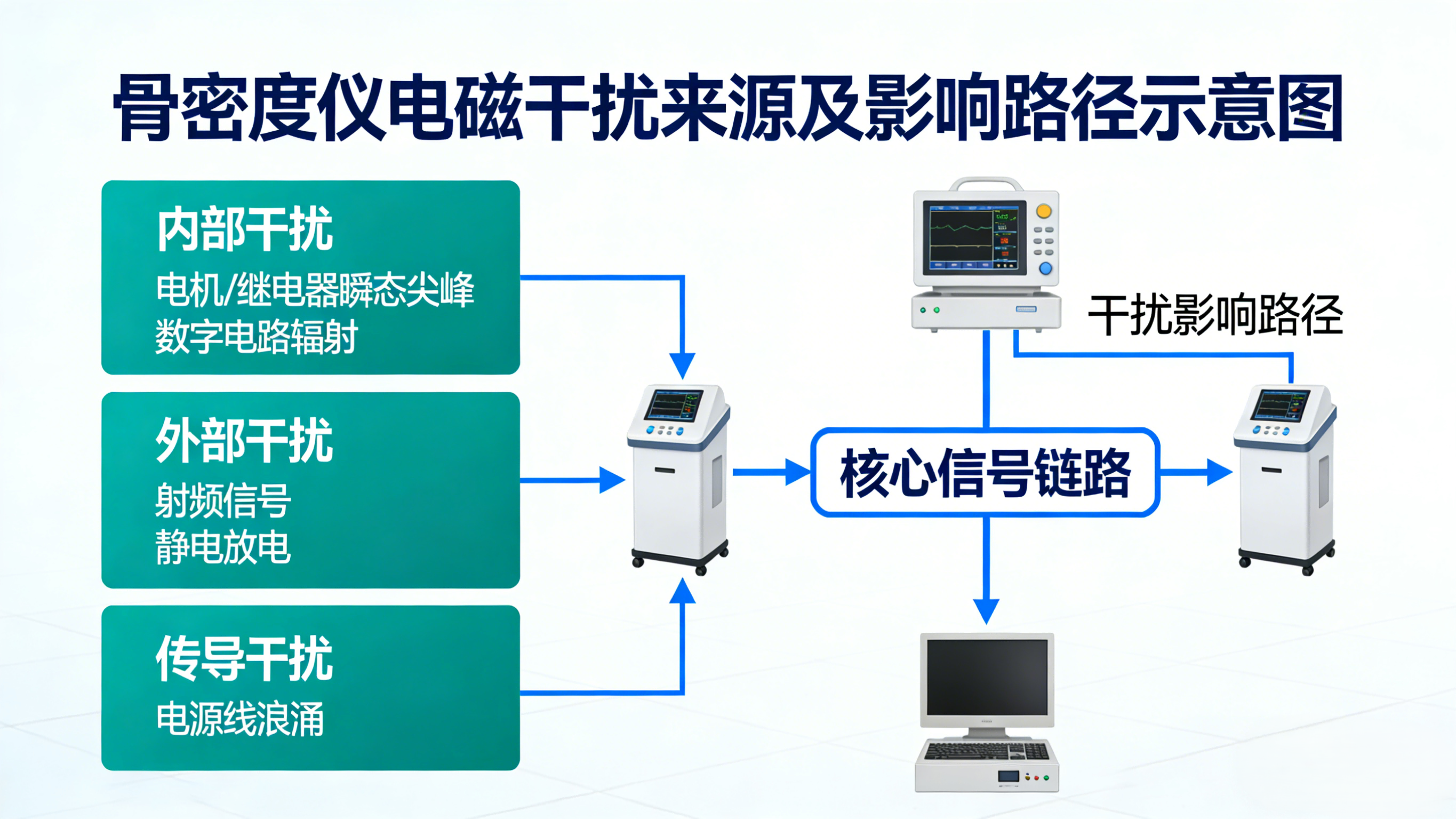

其核心痛点在于信号链路的极端敏感性。用于接收穿透骨骼后衰减的X射线信号或超声回波的传感器，输出的是微伏级别的模拟信号。任何引入的噪声，无论是来自开关电源的传导噪声，还是来自数字电路或外部环境的辐射噪声，都会直接叠加在有用信号上，导致信噪比恶化，最终表现为测量结果的不准确和重复性差。另一个难点是端口防护的全面性。骨密度仪具备多种对外接口，如交流电源输入口、用于数据传输的USB或以太网口、连接打印机的串行接口，以及可能用于升级或调试的各类按键与触摸屏。这些端口都是电磁干扰侵入系统的路径。特别是操作人员可能带来的静电放电，若防护不当，轻则导致程序跑飞，重则击穿敏感的CMOS器件。此外，设备内部的电机、继电器等感性负载在开关时产生的瞬态电压尖峰，也会通过电源网络影响整个系统。

      第三，解决骨密度仪的电磁兼容问题需要一套系统性的方案，遵循“堵”和“疏”相结合的原则

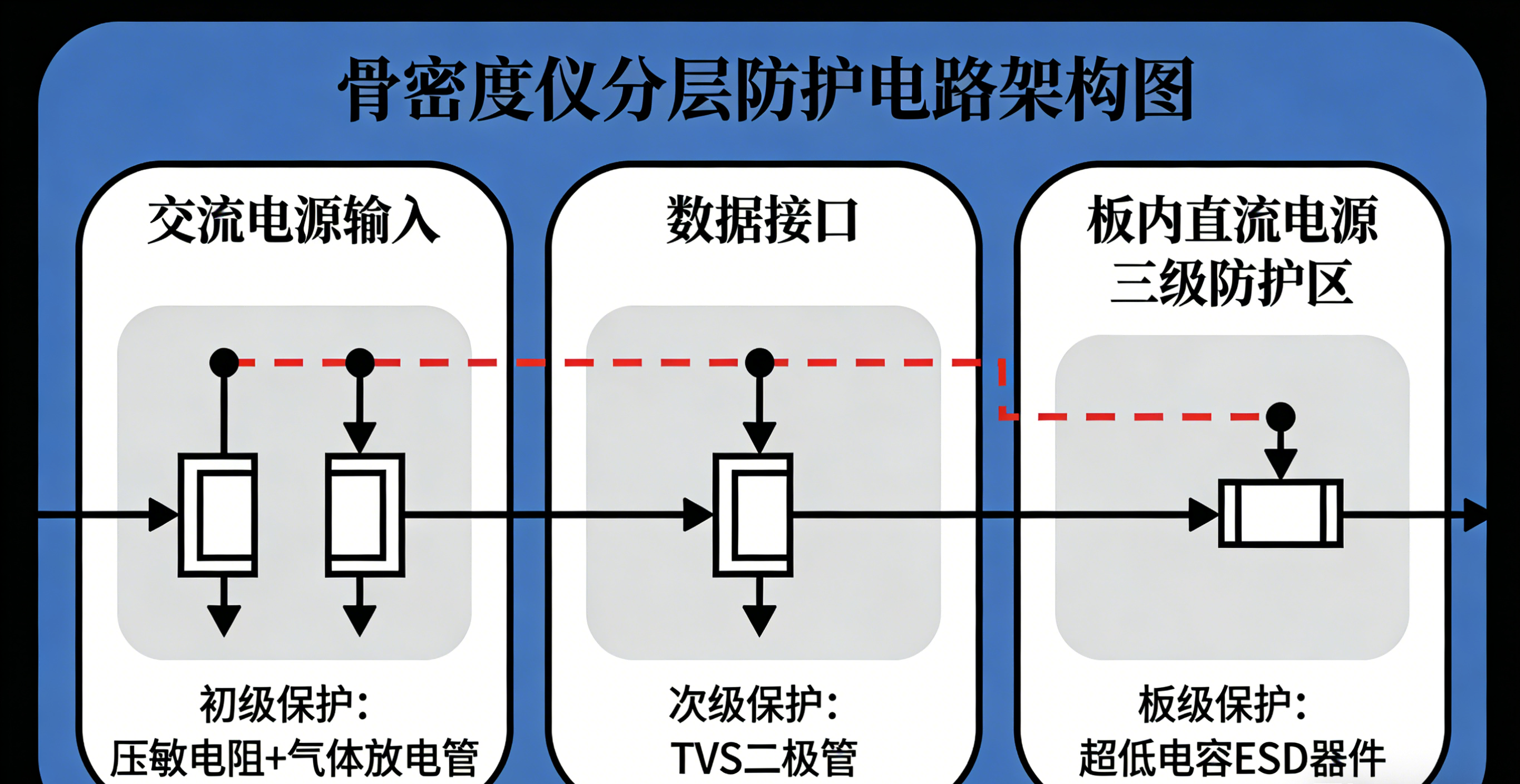

在“堵”的方面，重点是切断干扰的传播路径。这包括为所有外部电缆端口设计滤波与防护电路，在敏感模拟电路部分采用严格的屏蔽与接地策略，并对板级电源进行去耦和隔离设计。在“疏”的方面，则是为无法完全阻隔的干扰能量提供安全的泄放路径，例如使用瞬态电压抑制器件将浪涌能量引导至地。具体技术思路是分层防护：在交流电源输入端，采用压敏电阻配合气体放电管构成初级粗保护，吸收大的雷击浪涌能量；随后使用TVS二极管进行次级精细保护，钳位剩余的过电压。在信号与数据端口，必须选用具有极低寄生电容的ESD保护器件，以确保高速数据线的信号完整性不被破坏。对于板内关键芯片的电源引脚，则需要部署小尺寸的TVS阵列进行点对点保护。

      第四，针对上述解决方案，在关键端口进行器件选型时需格外谨慎

对于交流电源输入防护，可以选用通流能力强的压敏电阻，如14D241K（适用于AC110V系统）或20D561K（适用于AC220V系统），与适合的陶瓷气体放电管构成协同保护电路，以满足IEC61000-4-5等浪涌测试要求。在直流电源内部转换节点，例如为传感器供电的5V或3.3V线路，应使用低钳位电压的TVS二极管，例如ESD5V0D3B系列，其响应速度极快，能有效抑制板内噪声并提供静电保护。对于所有的数据与通讯接口，例如USB、以太网或调试串口，防护核心是选择超低电容的ESD保护器件。以USB2.0接口为例，可选用电容值低于1pF的单路或多路保护阵列，例如ESDSR05或ESDSRVLC05-4，它们能在不引起信号畸变的前提下，为数据线提供高达IEC61000-4-2接触放电8kV的静电防护能力。对于设备面板的按键或触摸屏接口，同样需要配置类似的ESD保护器件，如ESD5V0D8B，以防止人体静电对控制电路的冲击。

      总结而言，骨密度仪的电磁兼容设计是一项贯穿产品始终的系统工程，其目标是在复杂的电磁环境中保障核心测量功能万无一失

成功的EMC设计依赖于对干扰源、传播路径和敏感设备的精准分析，并在此基础上实施分层次的端口防护与板内噪声抑制策略。选型时，应优先考虑符合医疗设备可靠性要求、具有低寄生电容和快速响应特性的保护器件，并确保其防护等级能满足相关的国际国内标准，从而构建起坚固的电磁屏障。

参考文献：

IEC 60601-1-2, IEC 61000-4-2, IEC 61000-4-5, YY 0505-2012
