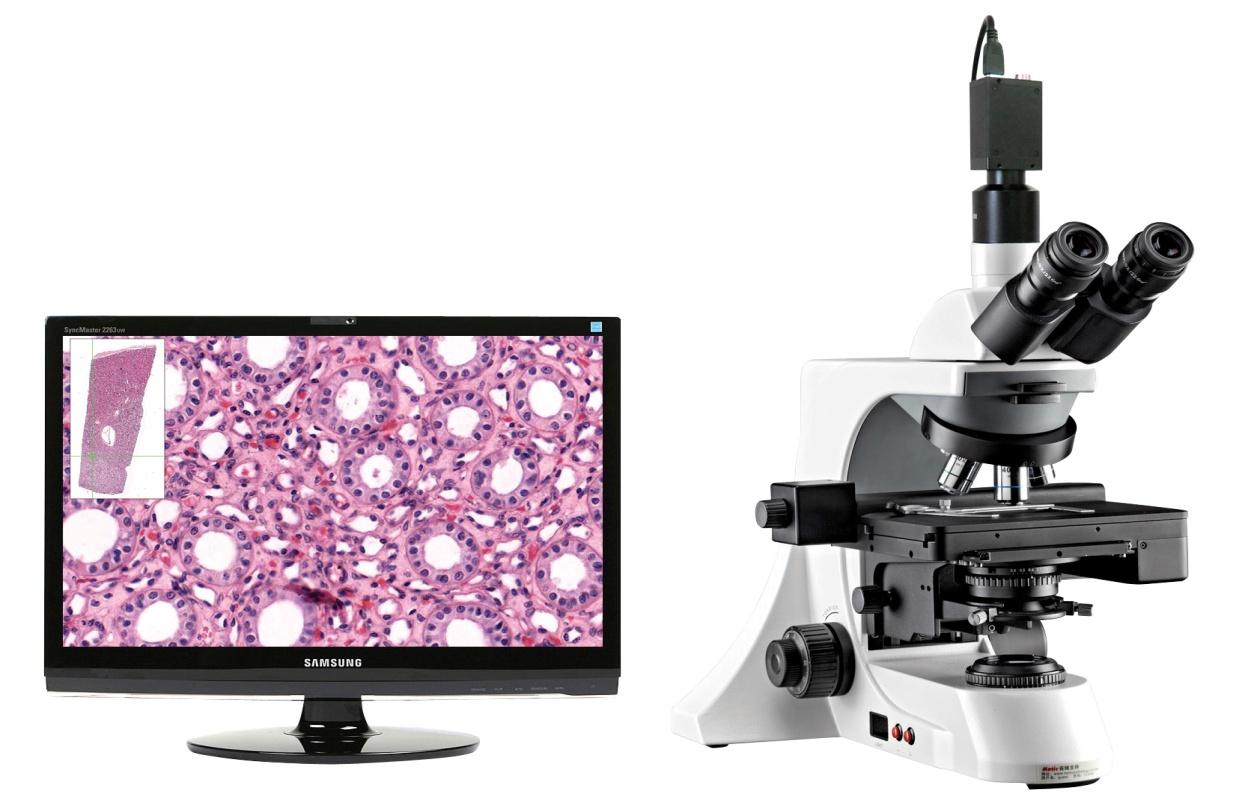

病理切片扫描仪,为什么病理切片扫描仪考虑EMC电磁兼容？

第一，病理切片扫描仪作为现代数字病理诊断的核心设备其精密的光学成像系统、高速运动控制单元以及复杂的数字信号处理电路，共同构成了一个高度集成的电子系统

在医疗诊断领域，其可靠性直接关系到诊断的准确性与效率。然而，医院环境电磁频谱复杂，设备自身运行也会产生电磁干扰，这使得电磁兼容性成为决定设备能否稳定工作、通过严格医疗认证的关键指标。电磁兼容性不仅关乎设备自身内部各模块的和谐共存，更涉及设备与外部环境及其他医疗设备的互不干扰，是保障医疗数据完整性和诊断流程连续性的基石。

      第二，病理切片扫描仪的电磁兼容挑战主要源于两方面

其一是电磁敏感性，即设备抵抗外部干扰的能力不足。扫描仪内部包含高增益的CCD或CMOS图像传感器、微伏级模拟前端以及高速数据总线，这些电路极易受到来自电网波动、空间辐射或周边大功率设备如MRI产生的干扰，导致图像出现噪点、条纹甚至数据丢包，直接影响数字化切片图像的质量与诊断价值。其二是电磁干扰发射，即设备自身成为干扰源。扫描仪的高精度步进电机、扫描头驱动电路以及开关电源在工作时会产生宽频的传导和辐射噪声。这些噪声若未经有效抑制，可能通过电源线或空间辐射超标，干扰院内其他敏感设备如监护仪的正常工作，甚至导致设备无法通过YY 0505或IEC 60601-1-2等强制性认证，使产品无法上市。

      第三，解决病理切片扫描仪的电磁兼容问题需要一套系统性的防护方案，核心思路是“堵”与“疏”结合

对于外部侵入的干扰，需要在所有信号与电源端口设置防线，利用滤波器件衰减高频噪声，利用瞬态抑制器件吸收突发浪涌与静电。对于设备自身产生的干扰，则需在噪声源头进行抑制，例如为电机驱动电路配置磁珠与电容组成的π型滤波器，在开关电源的输入输出端使用高性能的共模电感。一个完整的设计必须同时考虑电磁干扰抑制与电磁敏感度防护，确保设备在复杂的医疗电磁环境中既能“洁身自好”，又能“百毒不侵”。

针对病理切片扫描仪的具体电路，典型选型方案需分端口构建。在核心的直流电源防护部分，特别是为主板、传感器供电的DC5V、DC3.3V等低压线路，推荐使用音特电子的SMBJ6.0CA进行浪涌保护，并为静电防护选用ESD5V0D3B或ESD3V3D3B，确保电源纯净。对于电机驱动等噪声较大的DC24V电源，可选用CMZ7060A-701T进行滤波，并搭配SMDJ24CA或1.5KE35CA进行浪涌防护。在数据接口防护方面，扫描仪通常配备USB3.0、HDMI等接口用于数据传输与显示，必须选用极低电容的防护器件以避免信号完整性劣化。为此，音特电子的CMZ2012A-900T滤波磁珠与ESD0524P或NRESDLLC5V0D25B静电保护二极管是理想组合，能有效滤除噪声并钳位静电，保证高速眼图质量。对于内部的LVDS信号或CAN FD总线通信，可分别参考车载方案，选用CMZ2012A-900T与ESD0524P，或CMLA3225A-510T与ESDCANFD24VAPB，实现信号净化与高可靠性保护。

     总结而言，病理切片扫描仪的电磁兼容设计是一项贯穿产品始终的系统工程

工程师必须从架构设计阶段就予以高度重视，依据标准预测试验结果，在关键噪声路径和敏感端口精准部署滤波与防护器件。音特电子提供的从电源到信号的完整保护方案，包括针对性的TVS二极管、ESD保护器件和系列磁珠，能够有效帮助设备应对医疗环境中的各类电磁挑战，确保扫描图像的高保真度与设备长期运行的稳定性，为顺利通过严苛的医疗法规认证提供坚实保障。建议在设计初期就引入完整的EMC防护方案，避免后期整改带来的成本与周期压力。
