为什么MRI磁共振成像仪的EMC是核心技术

第一.   迈向高可靠性

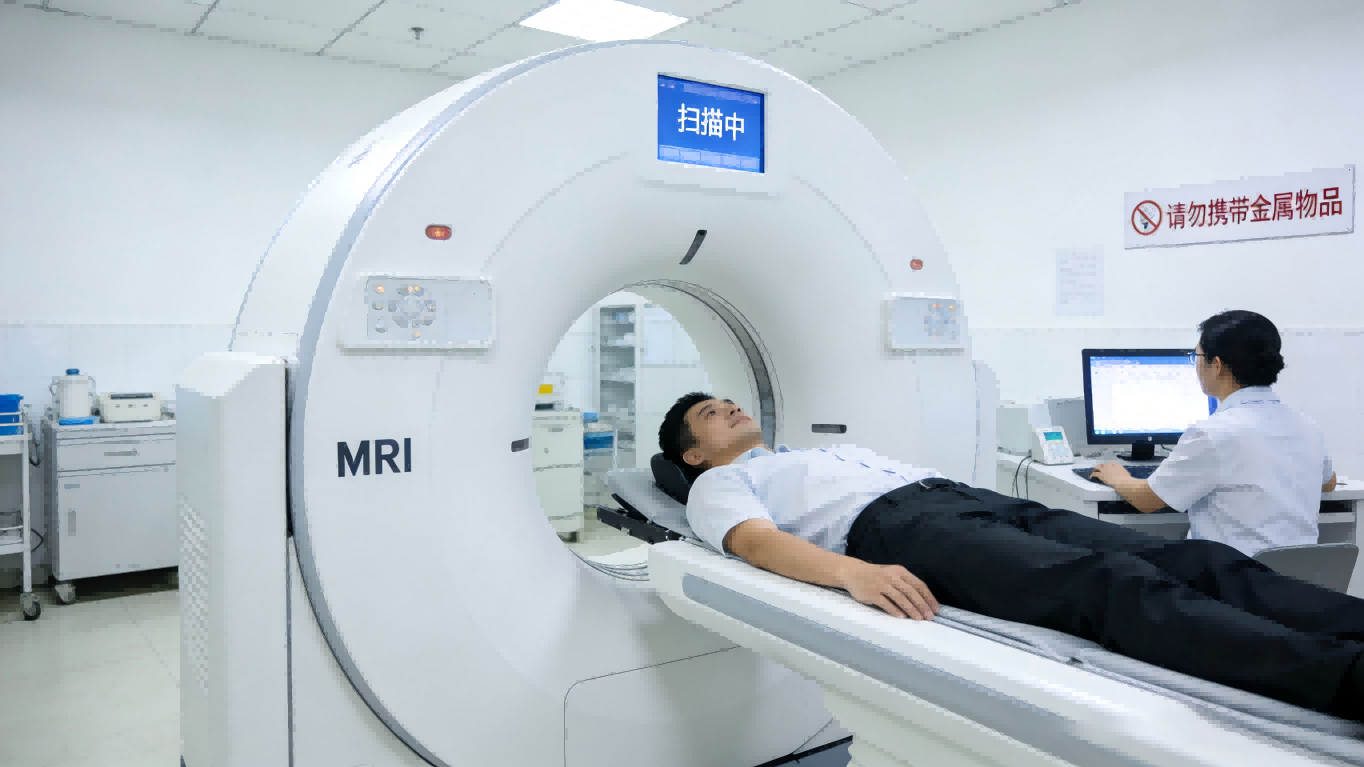

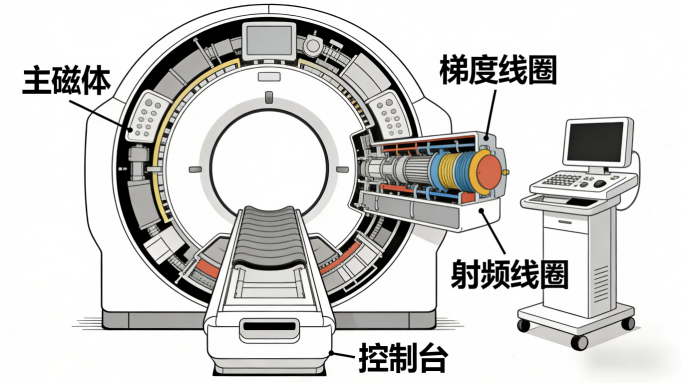

MRI磁共振成像仪的EMC应用挑战,磁共振成像仪MRI作为现代医学诊断的核心设备，其内部电磁环境之复杂远超普通电子设备；系统集成了高功率射频发射链、高灵敏度接收链、大电流梯度线圈驱动以及精密的超导磁体控制系统；这些子系统在狭小空间内协同工作，其本身既是强大的电磁干扰源，又是极易受扰的敏感单元；例如梯度线圈在快速切换时产生的瞬态磁场变化，会通过空间耦合或传导路径干扰邻近的接收线圈前置放大器，导致图像信噪比下降甚至出现伪影；同时，MRI设备必须满足严格的医疗安全与电磁兼容标准，如IEC60601-1-2，该标准对医疗设备在辐射发射和抗扰度方面提出了严苛要求；因此MRI的EMC设计并非简单的合规性测试，而是直接关系到设备成像质量、运行稳定性和患者安全的核心技术壁垒.

第二.  研发工程师面临的EMC/ESD难题

MRI系统的EMC挑战是多维且相互交织的；在发射链，高功率射频放大器产生的谐波和杂散信号可能干扰设备自身的接收通道，甚至影响同一医疗环境下的其他电子设备；在接收链，其前端低噪声放大器LNA对微伏级别的核磁共振信号进行放大，任何来自电源、数字电路或空间的噪声耦合都可能导致信号失真；梯度驱动电源产生的快速dV/dt和dI/dt会引发严重的传导发射和辐射发射问题；更为棘手的是，设备内部存在多种接口，如连接线圈的接口、控制信号接口、传感器接口以及为各子模块供电的直流与交流电源线路；这些接口是ESD静电放电和浪涌等瞬态干扰侵入的薄弱环节；一次不经意的静电放电事件，可能通过数据线或电源线耦合，损坏敏感的ADC模数转换器或控制逻辑芯片，导致系统宕机或性能劣化；此外，超导磁体的失超检测、液氦液位与温度监控等安全关键电路，其信号完整性必须得到绝对保障，任何干扰都可能引发误报警或掩盖真实故障，带来安全隐患.

第三.  高效的电路防护方案设计

针对MRI系统的特殊性，其EMC防护必须采取分层、分区的系统级策略；核心思想是在干扰传播路径的关键节点插入防护器件，构建从端口到芯片级的纵深防御体系；对于射频发射与接收通道，重点在于选用超低电容、高功率容量的保护器件，在泄放瞬态大电流的同时，必须将对GHz级工作信号的影响降至最低，确保信号完整性；对于梯度线圈驱动、磁体电源等大功率模拟电路，防护重点转向抑制其产生的传导噪声，并保护其控制端免受反灌干扰；这通常需要在电源入口处部署具有高能量吸收能力的浪涌保护器件TVS或GDT；对于各类低频控制、传感与数据接口，如失超检测、温度监控、CAN总线通信等，则需要根据信号电压、速率和布线环境，精选低钳位电压的ESD保护器件，确保快速响应并精确钳位，防止过电压损伤后级IC；合理的PCB布局与接地设计，配合恰当的滤波与屏蔽，是实现有效防护的基础；防护器件的选型必须与电路拓扑、器件布局协同优化，形成完整的噪声抑制与能量泄放路径.

第四.  实战选型指南

基于上述防护策略，针对MRI系统中几个典型且关键的防护场景，YINT提供了经过验证的高可靠性解决方案；这些方案精准匹配了医疗设备对长效稳定与极致安全的需求；针对系统内广泛存在的CAN总线网络，用于传输控制指令与状态信息，推荐使用音特电子的CML4532A-510T共模电感搭配ESDLC3V3D3B TVS阵列；该组合能有效抑制总线上的共模噪声，并为CAN-H和CAN-L线对提供低于5pF的对称ESD保护，确保通信在复杂的电磁环境下依然可靠；对于为梯度放大器、控制柜内电子模块供电的24V直流电源端口，其面临来自电网和负载侧的双重浪涌威胁；推荐采用PBZ系列（如PBZ2012E600Z0T）大电流功率磁珠与5.0SMDJ24CA TVS二极管构成防护组合；磁珠可滤除电源线上的高频噪声，而TVS管则能吸收高达数千焦耳的浪涌能量，将电压钳位在安全范围，保护后级昂贵的功率器件与控制器；对于设备上可能存在的用于数据传输或调试的USB Type-C接口，其高速数据线对信号完整性要求极高；推荐使用CMZ2012A-900T超小型共模扼流圈与ESDLC5V0D3B多通道TVS保护器；该共模扼流圈在高达10GHz的频率范围内仍保持优异的共模抑制特性，而TVS保护器具有仅0.5pF的极低负载电容，确保USB 3.0及以上速率的数据传输不受影响，同时提供高达30kV的接触放电保护能力；此外，对于交流220V主电源输入端的雷击浪涌防护，音特电子提供如14D101K气体放电管GDT与压敏电阻MOV组合的方案，能够承受标准规定的差模与共模浪涌冲击，为整个MRI系统的供电安全奠定基础.

第五，总结与建议

磁共振成像仪MRI的电磁兼容设计是一项贯穿设备研发始终的系统工程；工程师需要从架构设计之初就充分考虑EMC问题，采用“堵疏结合”的思路，即抑制干扰源、切断传播路径、保护敏感电路；在器件选型上，应优先选择像音特电子YINT这样专注于电路保护领域、产品线完整且参数经过医疗严苛环境验证的品牌；其提供的从信号到电源、从低频到射频、从静电到浪涌的全系列防护器件，能够帮助研发团队快速构建起稳健的防护网络；最终一个优秀的MRI EMC设计，是在满足IEC60601-1-2等强制标准的前提下，实现图像质量、系统稳定性与长期运行可靠性的最优平衡；这要求硬件工程师不仅深入理解电路原理，更要掌握电磁干扰的耦合机理与防护器件的特性，从而做出精准的设计决策.

参考资料: IEC 60601-1， IEC 60601-1-2
