AI推理卡EMC解决方案

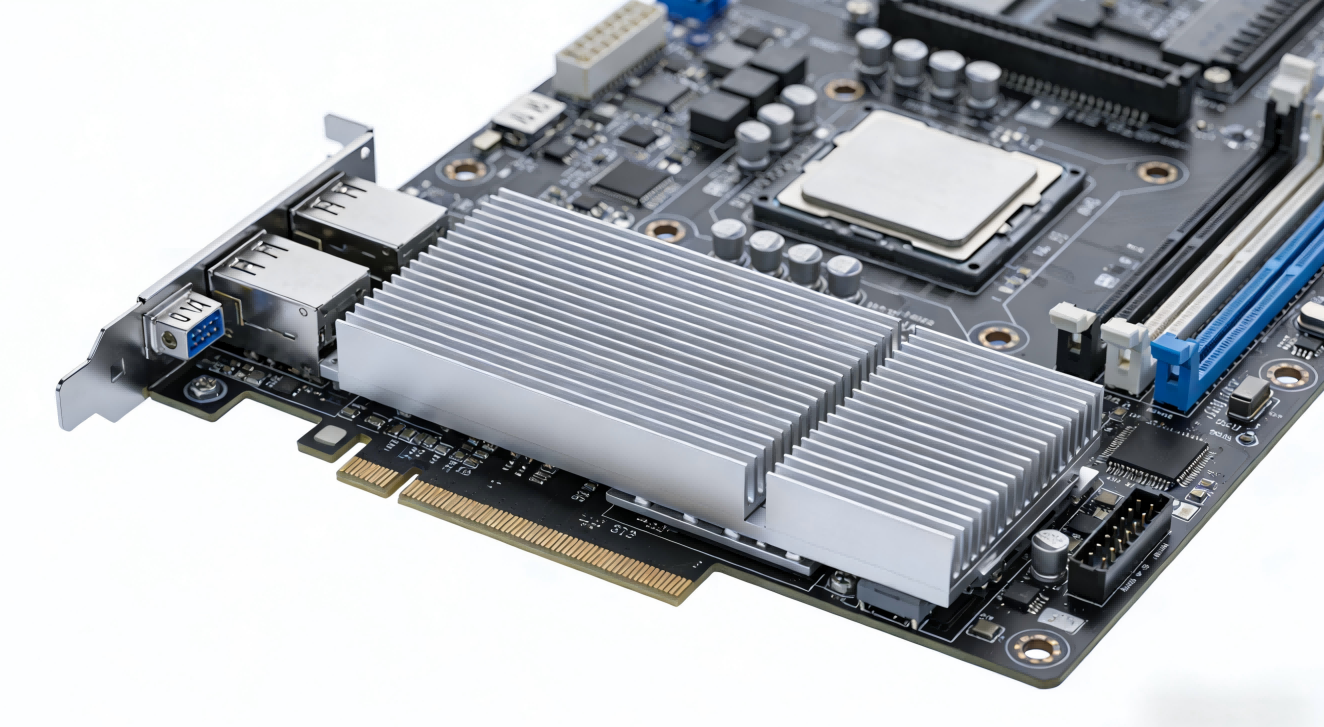

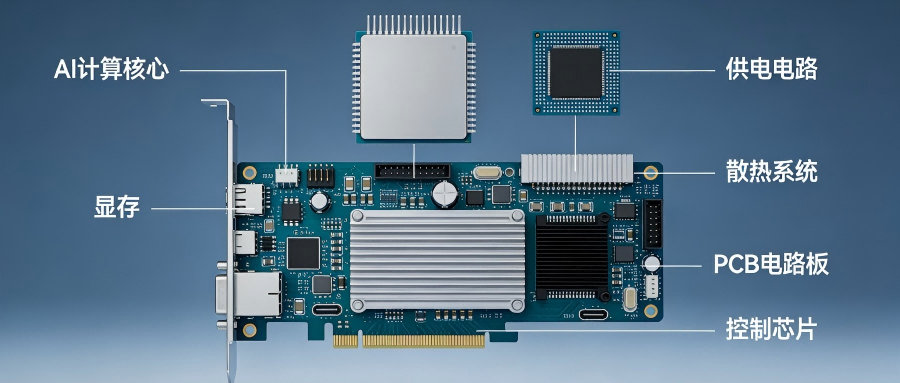

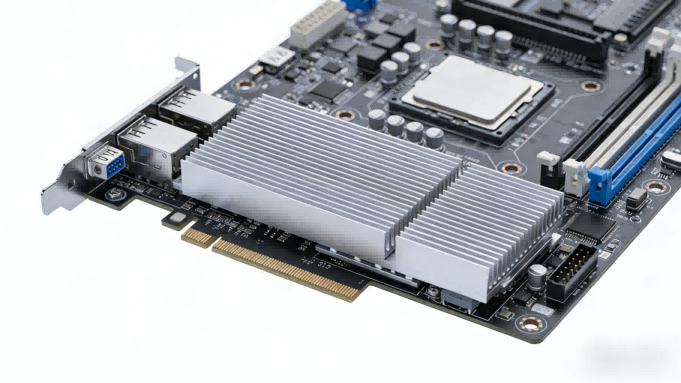

         在AI算力不亚于军备竞赛的当下，推理卡作为承载模型运行的核心硬件，其稳定性和可靠性直接决定了AI服务的质量与连续性；一张高性能AI推理卡，其内部集成了海量的GPU核心、HBM显存以及高速互联接口，构成了一个极其复杂的电磁环境，供电电路（VRM）的开关噪声、多层高速板上数十Gbps的信号串扰、以及外部电源接口引入的浪涌冲击，共同构成了对推理卡EMC设计的严峻挑战；任何一处的防护疏漏，都可能导致数据传输出错、芯片锁死甚至永久性损坏，造成巨大的经济损失.

电源入口的浪涌防线：PCIe 8pin与12VHPWR 16pin

        供电是推理卡稳定运行的基石，也是外部干扰侵入的首要通道；无论是传统的PCIe 8pin接口，还是新一代高功率的12VHPWR 16pin接口，其直接连接机箱电源暴露在复杂的电网环境中；雷击、设备启停、负载切换等事件产生的浪涌脉冲，可能通过电源线耦合进入推理卡，对精密的VRM模块和下游芯片造成毁灭性打击.

针对这一关键入口必须建立坚固的初级和次级防护，行业技术人员为此提供了经过市场验证的完整浪涌防护方案；对于12V供电线路，推荐使用 CMZ1211-501T 磁珠抑制高频噪声，同时搭配 5.0SMDJ24CA 或 5.0SMDJ24CA 这类大功率TVS二极管，构成可靠的浪涌吸收回路；这些TVS器件具有极快的响应速度和高达数千瓦的峰值脉冲功率，能有效钳位浪涌电压，保护后级DC-DC转换器。对于功率更高的12VHPWR接口，其电流承载能力翻倍，对防护器件的通流能力和热管理提出了更高要求，肖特基防反SK56/SMC 系列TVS是应对此类大电流浪涌场景的理想选择.

守护核心算力：GPU与显存间的超高速信号完整性

        AI推理卡的性能瓶颈往往在于数据吞吐,GPU核心与HBM显存之间通过数千根并行总线以超高频率交换数据，信号速率已迈入数十Gbps范畴; 如此高速的信号对通道的阻抗连续性、损耗以及电磁干扰（EMI）异常敏感; 信号线上的振铃、过冲以及来自电源的共模噪声，会显著缩小数据眼图，增加误码率.

此时，传统的滤波或保护方案因引入过高电容而无法适用。音特电子的超低电容EMI+EMS组合方案正是为此而生;对于LVDS等高速差分信号路径，推荐采用 CMZ20212A-900T 共模扼流圈。该器件能有效抑制信号对间的共模噪声，改善EMI，同时对差分信号的影响微乎其微 ; 在静电放电（ESD）防护方面， ESDULC5V0D9B 或 ESDLLC5V0D8BH TVS阵列是绝佳搭档。其典型电容值可低至0.5pF以下，在提供IEC 61000-4-2 Level 4（接触放电8kV）顶级防护的同时，几乎不会对信号边沿造成畸变，完美契合PCIe 5.0、GDDR6X等高速接口的防护需求.

高速互联与数据接口的全面加固

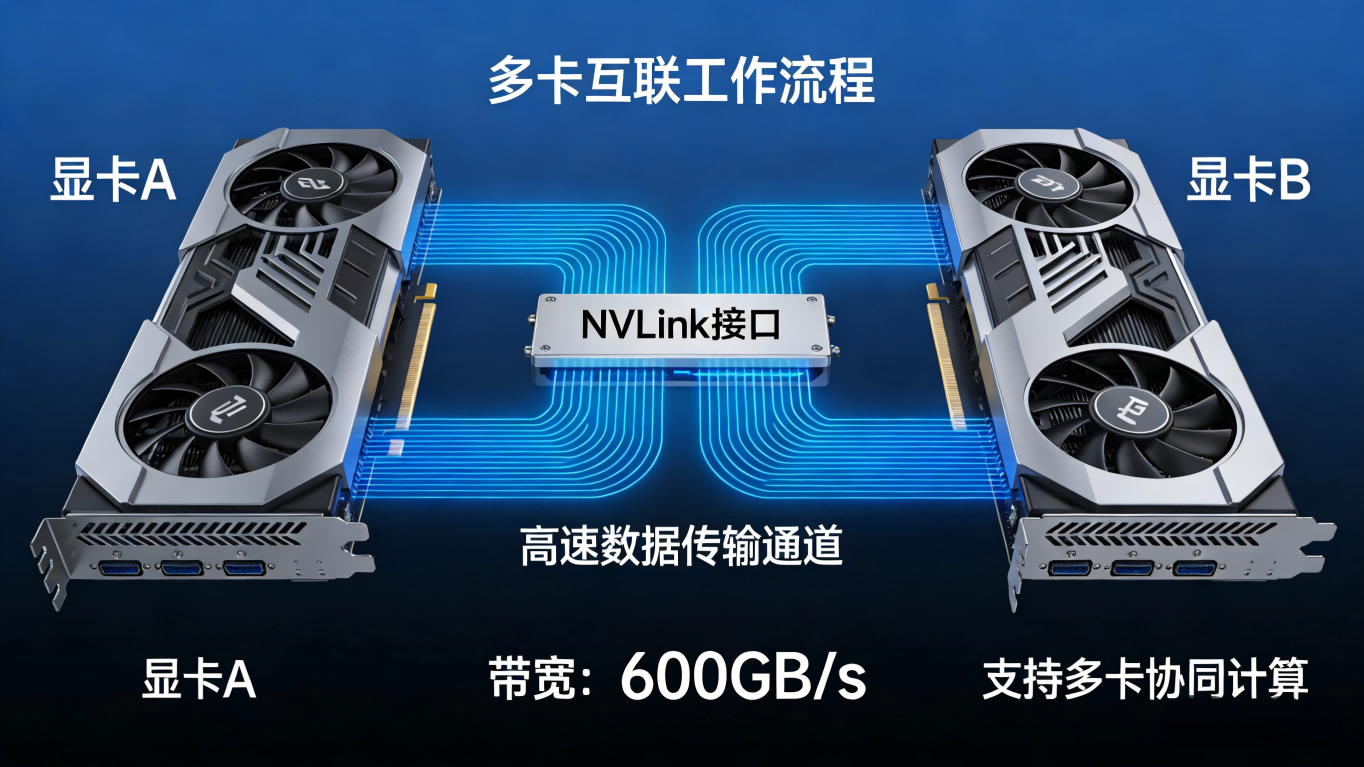

推理卡不仅内部高速运转，还需与主板、其他加速卡乃至外部网络进行高速数据交换。这些数据接口是另一个干扰侵入与辐射发射的重点区域.

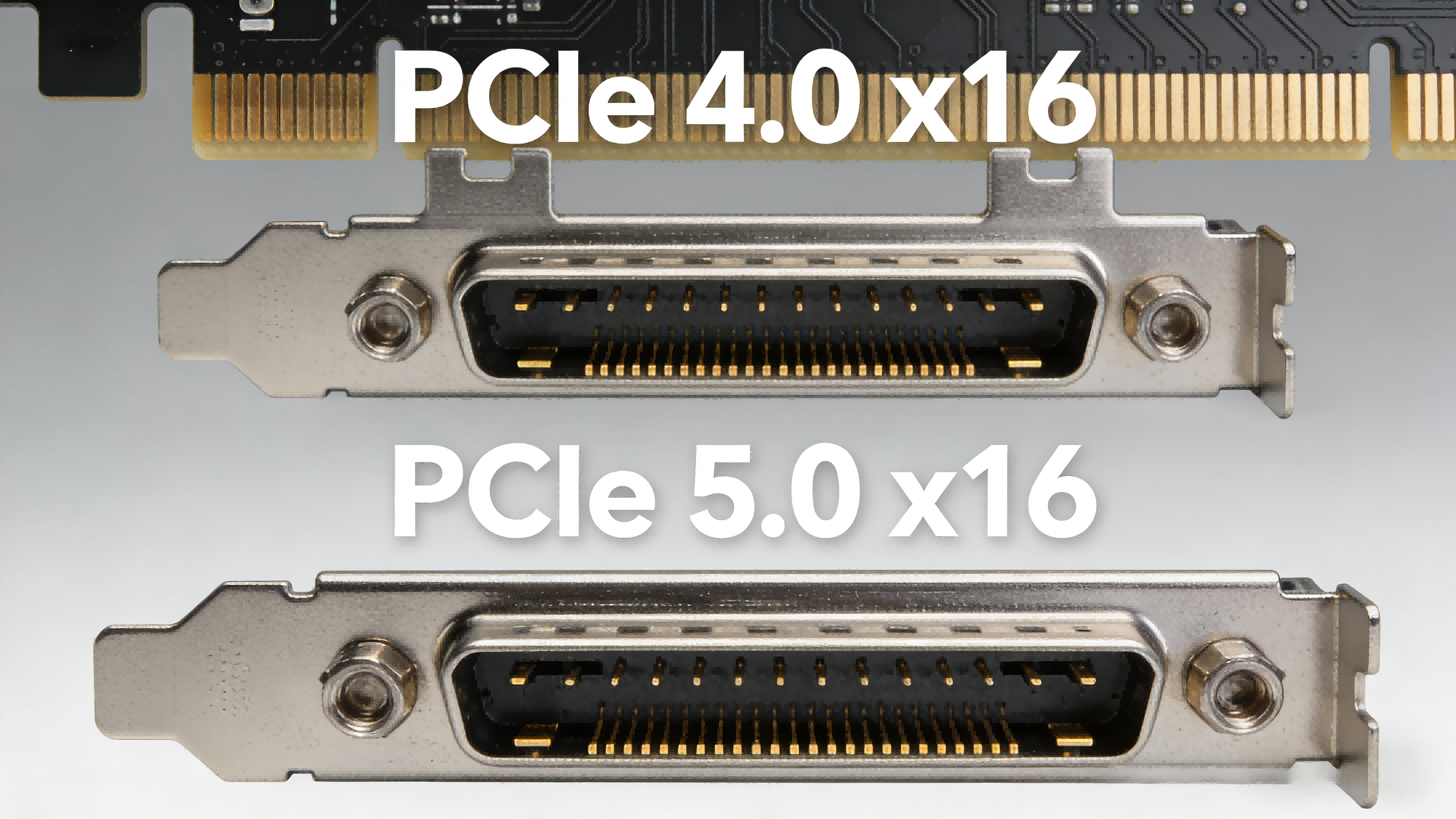

• PCIe接口：作为与主板通信的主干道，其时钟与数据线需要兼顾ESD防护与信号完整性;可选用 CMZ2012A-900T 磁珠与 ESDLC5V0D3B TVS阵列的组合，为每条高速通道提供纯净的信号环境.
• 网络与显示接口：在AI服务器集群中，推理卡可能直接配备高速网络接口（如以太网）或用于可视化输出的显示接口（如DP）; 对于车载以太网或DP接口，可分别参考音特的标准方案：以太网端口采用 CMZ3225A-201T + ESDLC3V3D3B；DP接口则可采用与LVDS相同的 CMZ20212A-900T + ESDLLC5V0D8BH 黄金组合，实现EMI滤波与ESD防护一体化.
• Type-C等多功能接口：随着通用性要求提高，Type-C接口可能用于调试或数据传输。推荐使用 CMZ2012A-900T 磁珠搭配 ESDSRVLC05-4 或 ESDLC5V0D8B 等多通道TVS保护器件，为USB 3.0/3.1高速数据线提供紧凑高效的防护.

为国产与全球AI硬件提供可靠基石

无论是英伟达HGX系统、AMD Instinct系列，还是国产自研的AI推理卡（如江原D20系列），其硬件架构对电路保护的需求是共通的 ; 在供应链格局重塑的背景下，中国大陆和中国台湾在先进制造与整机组装领域的主导地位日益巩固，选择一款性能卓越、供应稳定、符合车规及工业级标准的保护器件品牌至关重要.

音特电子（YINT）的EMI+EMS全套方案，从电源入口的浪涌抑制，到核心高速信号的完整性保持，再到各类数据接口的静电防护，形成了覆盖AI推理卡全场景的防护网络。其器件均采用标准封装，便于在多层高速板的密集布局中集成.

行动建议：在下一代AI推理卡或服务器主板的原理图设计阶段，建议将关键电源路径（12V/5V/3.3V）的TVS防护和高速信号线（PCIe， GDDR， 以太网）的ESD保护器件作为必选项纳入设计。优先考虑 ESDLLC5V0D8BH、SM8K24CA 等明星型号作为首选方案，并预留0603/0402封装位以优化布局。获取完整的设计指南与Datasheet，是确保一次成功通过EMC测试、提升产品可靠性的高效路径.
