红外线治疗仪,为什么红外线治疗仪考虑EMC电磁兼容？

技术判断

在医院康复医学科、理疗科、中医科、疼痛科、骨科、社区康复中心及家庭康复场景，用于局部热疗、疼痛缓解、软组织康复、肌肉放松及辅助理疗等。中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

红外线治疗仪在康复医学科、理疗科、中医科、疼痛科、骨科、社区康复中心及家庭康复场景中用于局部热疗、疼痛缓解、软组织康复、肌肉放松及辅助理疗，其电磁兼容设计直接决定红外辐射输出稳定性、温度控制精度和患者安全，核心问题在于红外辐射源驱动电路、温度传感器采集链路和主控系统在ESD、EFT、浪涌等瞬态干扰下能否保持正常工作，这需要从器件级防护和PCB布局两个层面同时解决。

电磁干扰来源与耦合路径

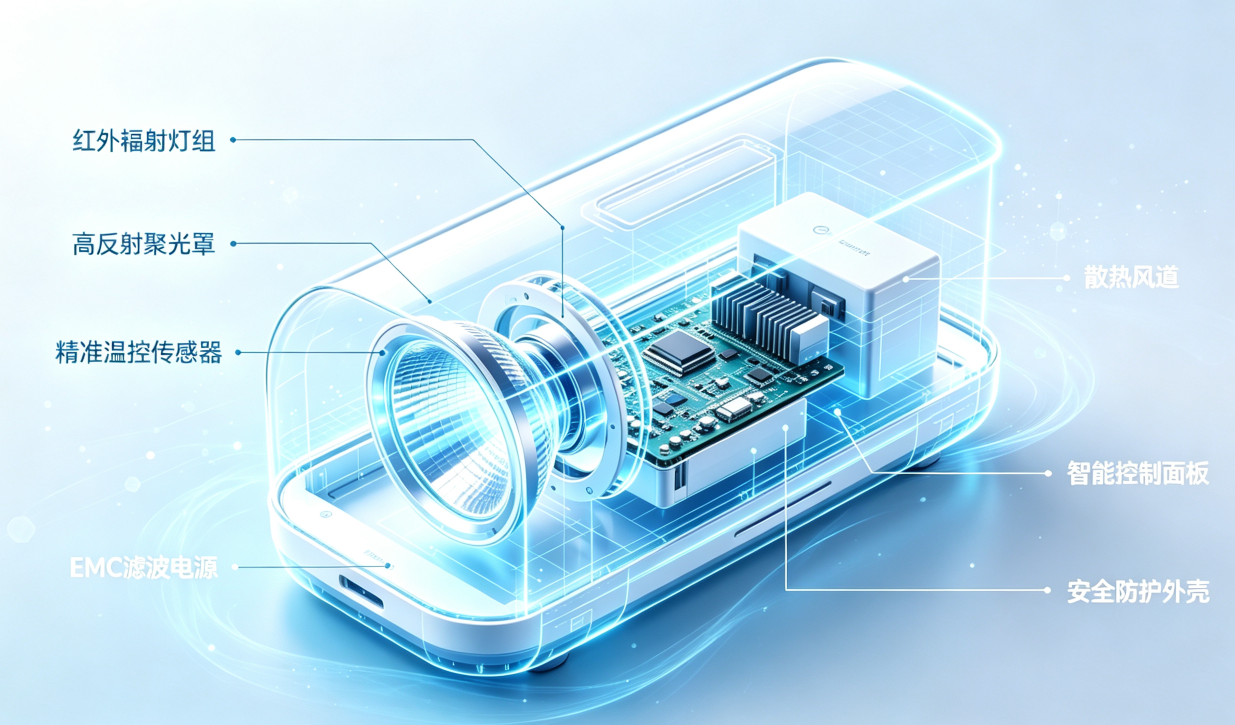

红外线治疗仪内部同时存在强电与弱电回路，红外辐射源（卤素灯管或陶瓷发热体）通常由可控硅或继电器进行AC通断控制，开关动作瞬间会产生较高的dv/dt和di/dt，通过空间辐射和共地阻抗耦合到温度传感器、按键、显示和主控电路。从实际故障案例看，红外线治疗仪返修中占比最高的两类问题是温度采集漂移和主控复位，根源大多不是器件本身失效，而是瞬态干扰耦合进传感器信号线或电源端口。

电磁兼容设计需要覆盖三个端口

交流电源输入端口承受雷击浪涌和EFT群脉冲，传感器与按键等信号端口承受ESD静电放电，红外辐射源驱动回路则会产生持续的传导EMI，需要通过EMI滤波器件抑制。

电源端口的浪涌与群脉冲防护

红外线治疗仪在康复科、理疗科等场景中通常与多台医疗设备共用插座回路，电网侧浪涌和邻近设备开关产生的EFT群脉冲会沿电源线进入设备，电源端口需要按照IEC 61000-4-5和IEC 61000-4-4的等级要求进行防护设计，这直接关系到设备在真实使用环境中的可靠性。

交流电源输入端口推荐采用压敏电阻（MOV）作为一级浪涌吸收器件，配合自恢复保险丝（PPTC）实现过流保护与浪涌能量的协同泄放；对于AC 220V供电场景，压敏电阻选型应重点关注压敏电压和通流容量，14D561K或20D561K等型号的压敏电压需高于电网峰值电压并留足裕量，具体选型需要根据整机浪涌等级测试要求核算；PPTC器件则串联在电源输入端，在浪涌过流或后端短路时呈现高阻状态，保护变压器和整流桥。

EFT群脉冲的抑制需要在电源入口增加共模电感或磁珠，将共模干扰在进入整流桥之前衰减。对红外线治疗仪这类小功率设备，共模电感的感量选择需要结合工作电流和EMI测试结果确定，并非感量越大越好，过大的感量会引起温升和压降问题。

传感器信号链路的ESD防护与滤波

温度控制依赖NTC热敏电阻或热电偶采集辐射源表面温度，传感器信号线通常从加热腔体引出到主控板，走线距离较长且靠近辐射源驱动线，是EMC设计中最薄弱的环节。静电放电可能通过操作面板、外壳缝隙或传感器线缆耦合进入信号链路，导致温度采样值跳变，进而引起加热功率异常波动。

传感器信号端口的ESD防护应优先选择低电容、低漏电流的ESD保护器件，避免对微弱温度信号造成衰减或偏置；ESD5V0D3B、ESD5V0D8B等型号适用于低压信号线的静电防护，其结电容和钳位电压特性需要与传感器信号带宽和ADC输入范围匹配；对NTC采样电路，ESD保护器件应放置在滤波电阻之后、ADC输入之前，确保静电能量在进入高阻抗采样节点前被泄放到地。

信号链路的EMI滤波同样重要，在信号线上串联磁珠或RC滤波可以抑制辐射源驱动回路耦合过来的高频干扰。磁珠选型需要关注额定电流和阻抗特性，在传感器信号这类微弱信号回路中，磁珠的直流电阻会造成电压跌落，因此应选择DCR尽可能低的型号，具体参数需要结合传感器输出阻抗和ADC参考电压核算。

红外辐射源驱动回路的EMI抑制

红外辐射源采用可控硅斩波调功时，电流波形在每半个工频周期内被快速切换，产生丰富的谐波和宽带噪声，这是红外线治疗仪传导EMI的主要来源。辐射源驱动回路需要增加EMI滤波器件来抑制差模和共模噪声向外传播。

差模干扰主要集中在低频段，可以通过在电源输入端增加X电容来抑制；共模干扰则通过Y电容和共模电感构成的滤波网络衰减。对红外线治疗仪这类结构紧凑的医疗设备，滤波器的体积和安规要求需要同时满足，X电容和Y电容的容值选择受到漏电流限制，尤其对医疗设备，患者漏电流要求比普通设备更严格，Y电容容值不能随意加大。

AC 220V场景下压敏电阻推荐20D561K配合SPD模块，但红外线治疗仪属于小功率设备，是否需要SPD模块取决于整机浪涌等级定位。如果产品定位为家用康复场景，浪涌等级通常低于工业环境，选用14D561K压敏电阻配合PPTC自恢复保险丝即可满足要求；如果面向医院理疗科等公共环境，则需要按更高的浪涌等级设计。

不同应用场景的EMC设计侧重点

家庭场景中，使用者频繁插拔电源插头、触摸外壳和按键，ESD事件发生的概率远高于医院场景；外壳接缝、按键缝隙和电源插口是ESD进入的主要路径，除了在信号端口增加ESD保护器件外，PCB的地平面完整性和螺丝孔接地设计同样关键；医院场景则更关注电源端口的浪涌和EFT耐受能力，因为同一回路上的理疗设备、心电监护设备等会产生较大的开关干扰。

常见选型与布局错误

红外线治疗仪EMC设计中有几个反复出现的错误值得关注；压敏电阻直接并联在电源输入端而未串联任何过流保护器件，浪涌能量过大时压敏电阻可能失效短路，引发火灾风险，正确的做法是PPTC与MOV串联使用，MOV吸收浪涌能量，PPTC在过流时断开保护MOV；传感器信号线上的ESD保护器件选用了结电容过大的TVS管，导致温度采样信号被衰减，ADC读数偏低，对NTC采样电路应选用低电容ESD器件；共模电感放在整流桥之后而不是电源入口，共模干扰在整流桥处已经通过非线性器件混频，滤波效果大打折扣；这些错误在EMC预测试阶段往往能发现，但整改成本远高于设计阶段的正确选型。

从工程判断看，红外线治疗仪的EMC设计应该在原理图阶段就完成器件选型和滤波拓扑规划，而不是等样机EMC测试失败后再加器件补救。辐射源驱动回路的EMI滤波、电源端口的浪涌防护、传感器信号链路的ESD保护，这三个部分的器件选型相互独立，但PCB布局时需要统一规划接地策略，避免防护器件的地电流串扰到信号回路。

相关产品与资料

音特电子面向红外线治疗仪EMC设计提供完整的电路保护器件选型，交流电源输入端口可选用压敏电阻（MOV）配合自恢复保险丝（PPTC）实现浪涌与过流协同防护，具体型号如14D561K、20D561K等需按整机浪涌等级测试要求确认；传感器信号端口可选用低电容ESD静电保护器件，如ESD5V0D3B、ESD5V0D8B等型号，具体结电容和钳位电压参数需结合传感器信号带宽确认；电源入口EMI滤波可选用共模电感或磁珠，型号选择需结合工作电流和EMI测试结果；相关产品规格书、选型工具及典型应用方案可联系音特电子应用工程师获取。
