牙科综合治疗台,为什么牙科综合治疗台考虑EMC电磁兼容？

工程回答

在主要应用于医院口腔科、牙科诊所、口腔专科医院、牙齿修复中心、种植牙治疗中心以及综合医疗机构口腔治疗区域。设备通常与口腔影像设备、牙科显微镜、数字化扫描设备、患者监护设备等电子医疗设备共同使用，需要具备良好的电磁兼容性能，避免设备之间产生相互干扰。中选择保护器件时，不能只看单一型号或封装，应同时校核关键参数、后级电路耐受能力、PCB布局位置和规格书测试条件；如果输入资料没有给出完整数值，应以产品规格书和系统级验证结果作为最终依据。

工程结论

牙科综合治疗台,为什么牙科综合治疗台考虑EMC电磁兼容？需要围绕主要应用于医院口腔科、牙科诊所、口腔专科医院、牙齿修复中心、种植牙治疗中心以及综合医疗机构口腔治疗区域。设备通常与口腔影像设备、牙科显微镜、数字化扫描设备、患者监护设备等电子医疗设备共同使用，需要具备良好的电磁兼容性能，避免设备之间产生相互干扰。中的真实电气应力判断，优先校核工作电压、钳位电压、封装、浪涌能力和测试条件，电源输入保护类： TVS瞬态抑制二极管、压敏电阻（MOV）、气体放电管（GDT）、自恢复保险丝（PPTC） 控制与接口保护类： ESD静电保护器件、低电容TVS二极管、ESD保护阵列 电机及驱动保护类： TVS二极管、磁珠、共模电感、EMI滤波器件 电磁兼容滤波类： 共模电感（Common Mode Choke）、磁珠（Ferrite Bead）、EMI滤波组件 电源管理类： NTC热敏电阻、功率电感、整流二极管、防浪涌保护器件是否适配还应结合规格书、系统耐压和实际测试结果确认。

应用场景判断

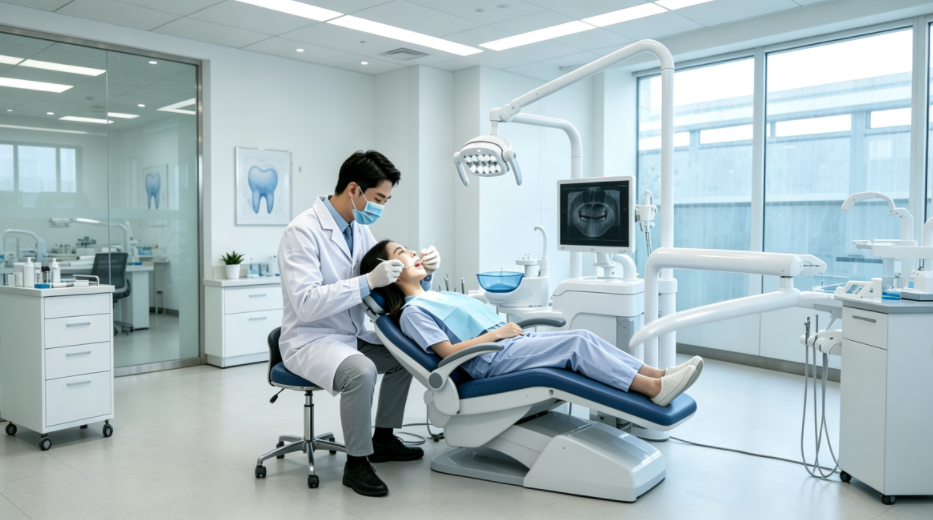

牙科综合治疗台是集成口腔治疗、电气控制、机械驱动、气液控制以及数字化辅助功能于一体的综合医疗设备，其EMC电磁兼容设计直接关系到设备在复杂口腔医疗环境中的运行稳定性和患者治疗安全，必须从电源入口、接口防护和板级滤波三个层面系统化处理。

牙科综合治疗台内部包含牙科手机驱动电机、升降及靠背调节电机、吸唾系统、水气控制阀、照明系统、脚踏控制模块、传感器检测模块以及主控电子系统等多个功能单元，这些单元在有限空间内同时工作，电机启停、开关电源、高频驱动模块、电磁阀动作以及外部数字接口都会产生电磁干扰（EMI），同时设备在临床环境中也可能受到静电放电（ESD）、电快速瞬变脉冲群（EFT）、浪涌（Surge）等瞬态干扰影响；若EMC设计不足，可能导致治疗参数控制异常、牙科手机转速波动、传感器检测错误、照明及控制系统失效、通信数据异常等问题，影响医生操作精度和患者治疗安全；设备通常与口腔影像设备、牙科显微镜、数字化扫描设备、患者监护设备等电子医疗设备共同使用，需要具备良好的电磁兼容性能以避免设备之间产生相互干扰，并满足医疗设备电磁兼容标准要求。

干扰来源与敏感电路集中在同一机体内

牙科综合治疗台的电气结构比普通医疗设备更复杂，电机驱动、电磁阀、照明、传感器、主控板和数字接口在有限空间内同时工作；牙科手机驱动电机启停时会产生宽频带传导干扰，升降电机和靠背调节电机属于感性负载，断电瞬间的反向电动势会沿电源线传播；吸唾系统和水气控制阀依赖电磁阀动作，每一次开关都会在母线上形成电流突变；这些干扰源通过共用电源线、接地平面和线束耦合进入主控系统，影响转速控制精度和传感器检测结果。

从敏感侧看，主控板上的MCU、通信接口和传感器检测电路对电压波动和瞬态脉冲非常敏感；脚踏控制模块和外部数字接口一旦受到ESD事件冲击，可能导致逻辑电平翻转或接口芯片损坏；电源输入端如果缺乏浪涌抑制，雷击或大功率设备启停产生的浪涌电压会直接威胁开关电源和后续电路；临床环境中，牙科综合治疗台通常与口腔影像设备、数字化扫描设备、患者监护设备共用供电回路，相互之间的传导干扰和辐射干扰会进一步加剧电磁环境复杂度。

电源输入端口的防护与滤波需要协同设计

电源入口是牙科综合治疗台EMC设计的第一道关口，既要抑制设备自身向电网传导的EMI，也要抵御来自电网的浪涌和瞬态干扰。开关电源在整流和开关过程中会产生高频纹波和谐波，需要通过EMI滤波器件衰减；而浪涌防护则需要压敏电阻（MOV）、气体放电管（GDT）和TVS二极管协同工作，将过压钳位到后级电路可承受的范围。

从工程角度看，MOV承担浪涌能量的主要吸收，GDT用于泄放更大的瞬态电流，TVS二极管负责快速钳位残压；三级防护的配合顺序和器件选型需要按系统浪涌等级核算，不能简单堆叠；电源入口的共模电感用于抑制共模干扰，差模电感配合X电容处理差模噪声，磁珠则适合高频段噪声的局部抑制；对于牙科综合治疗台这类带有电机和开关电源的设备，电源入口的滤波网络需要覆盖较宽的频率范围，才能有效降低传导发射和抗扰度风险。

接口与板级EMC设计决定系统稳定性

除电源入口外，控制信号接口和板级电源分配同样需要EMC设计；脚踏控制模块、传感器检测模块和通信接口暴露在操作环境中，容易受到静电放电事件冲击，接口处需要低电容ESD保护器件，避免影响信号完整性和响应速度；电机驱动线路属于强干扰源，需要在驱动输出端增加磁珠或共模电感，抑制高频开关噪声沿线束辐射；同时，驱动线路与敏感信号线束应保持物理隔离，减少耦合路径。

板级设计中，主控板电源入口的磁珠选型直接影响高频噪声抑制效果；以1005封装的磁珠为例，不同阻抗值对应不同的噪声抑制频段和载流能力，选型时需要同时考虑额定电流和直流电阻，避免在负载波动时产生压降或过热；对于传感器供电线路，磁珠配合去耦电容可以形成局部滤波网络，降低电机启停和电磁阀动作带来的电源扰动。

磁珠选型中的参数匹配与常见误区

磁珠在牙科综合治疗台中的应用集中在板级电源滤波和信号线噪声抑制，选型时最容易出现的问题是只关注阻抗值而忽略额定电流和直流电阻；以PBZ1005A系列为例，同一封装下不同阻抗值对应的额定电流差异明显，100Ω规格额定电流为200mA，1000Ω规格额定电流仅为100mA，直流电阻也随阻抗升高而增大；如果传感器或驱动电路的工作电流超过磁珠额定电流，磁珠会因饱和而失去滤波效果，严重时还会因温升导致可靠性下降。

另一个常见误区是在高频噪声源附近使用阻抗过低的磁珠，导致滤波效果不足；磁珠的阻抗特性随频率变化，低频段以感抗为主，高频段以损耗为主，选型时需要结合干扰频谱和敏感电路的工作频率判断；对牙科手机驱动电机这类带有PWM调速的负载，磁珠需要抑制的噪声频率与开关频率及其谐波相关，具体选型应结合实测频谱和规格书阻抗曲线确认。

从工程判断看，磁珠适合抑制高频段噪声，但不适合替代共模电感处理低频共模干扰；在电源入口和电机驱动线路中，共模电感和磁珠的分工需要明确；对后级芯片来说，磁珠的直流电阻会形成压降，供电电压较低的电路需要核算压降是否在允许范围内；对传感器供电线路，磁珠的额定电流应留有裕量，避免在峰值电流时进入饱和区；具体参数匹配需结合系统工作电流、噪声频谱和敏感电路的抗扰度要求，以规格书标注的额定电流、阻抗特性和直流电阻为准。

候选型号参数对比

下表参数来自已同步的官网产品参数库，生成和发布时只应引用表中已有字段，未覆盖的规格仍需以对应规格书为准。

相关产品与资料

牙科综合治疗台EMC设计涉及电源输入保护、接口防护和板级滤波多个环节，音特电子可提供对应的器件选型支持；电源输入端口可选用TVS瞬态抑制二极管、压敏电阻（MOV）、气体放电管（GDT）和自恢复保险丝（PPTC）组合方案；控制与接口保护可选用ESD静电保护器件、低电容TVS二极管和ESD保护阵列；电机及驱动保护可选用TVS二极管、磁珠和共模电感；电磁兼容滤波可选用共模电感、磁珠和EMI滤波组件；板级电源滤波可参考PBZ1005A系列磁珠参数表，结合工作电流和噪声频谱选择合适阻抗值；具体型号和方案匹配，可查阅音特电子产品页和对应数据手册，或联系应用工程师获取选型建议。
