多参数监护仪,为什么多参数监护仪考虑EMC电磁兼容？

多参数监护仪的EMC设计，难在哪里？

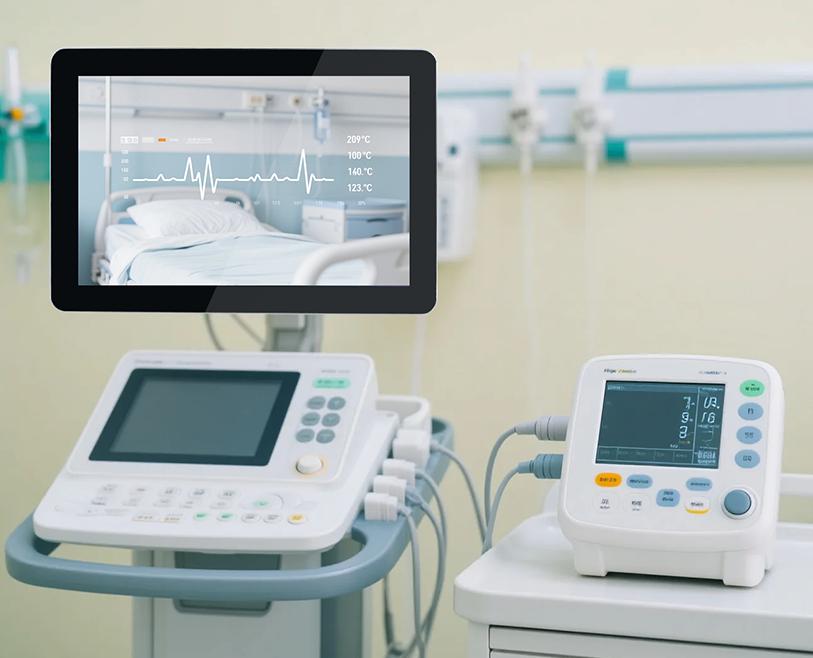

多参数监护仪是医院里最“忙”的设备之一：心电、血氧、血压、体温、呼吸等信号同时采集、处理和显示；这些信号从毫伏级的心电波形到微弱的光电容积脉搏波，任何一个环节被电磁干扰“污染”，都可能导致误报警、漏诊甚至治疗延误；更棘手的是，监护仪往往和呼吸机、除颤仪、高频电刀、输液泵等大功率设备共处一室，传导和辐射干扰源密集；IEC60601-1-2对医疗设备的EMC要求已更新到第四版，辐射发射、静电放电（ESD）、电快速瞬变脉冲群（EFT）、浪涌（SURGE）的测试等级和判定标准都比以前更严；很多研发团队在功能调试阶段跑得很顺，一进EMC实验室就卡住，反复整改却找不到根因。

常见失效模式：不是信号弱，而是干扰路径没堵住

从实际失效案例看，多参数监护仪的EMC问题主要集中在这几个环节：

心电导联线是最大的“天线”；**心电信号幅度仅0.5~4mV，频率集中在0.05~100Hz，极易耦合空间辐射和工频干扰；如果导联线屏蔽层接地不当，或者前端保护电路的共模抑制比不够，ECG波形上会出现明显的50Hz或高频毛刺，严重时导致心率误判。

血氧探头的光电信号路径脆弱；**血氧探头通常采用分立式发射和接收管，通过长线缆连接到主机；线缆上的ESD放电或快速瞬变脉冲群会直接耦合到光电二极管的前置放大器输入端，导致血氧波形失真或SpO₂数值跳变；这类问题很难通过软件滤波完全消除，因为干扰频谱和脉搏波信号有重叠。

电源端口浪涌防护不足；**监护仪通常通过AC-DC适配器供电，但在医院环境中，除颤仪放电或大型设备启停会在电源线上产生高达2kV~4kV的浪涌；如果电源输入端只用了普通保险管和X电容，TVS管选型不当（例如钳位电压过高或通流能力不够），后级DC-DC模块很容易被击穿，整机直接掉电。

触摸屏和USB接口的ESD敏感；**医护人员频繁操作触摸屏和插拔U盘，这些端口如果没有低电容ESD保护，静电放电会通过I/O路径进入主控芯片，导致系统死机或复位；尤其是电容式触摸屏，对寄生电容非常敏感，普通ESD器件的结电容超过5pF就可能影响触控灵敏度。

抑制策略：从源头阻断干扰路径

针对多参数监护仪的电磁环境特点，防护设计应遵循“分级抑制、靠近源头、最小化回路”的原则。

信号接口的共模滤波与ESD保护必须协同；**心电导联线和血氧探头线缆上，共模扼流圈可以有效抑制共模干扰，但电感值不能太大，否则会衰减有用信号；在心电导联的输入端，建议采用低电容（<1pF）的ESD保护器件，直接并联在差分信号对与地之间，将静电放电能量旁路到地，同时不影响毫伏级信号的通带；血氧探头的保护思路类似，但需特别注意光电二极管的偏置电压范围，ESD器件的击穿电压必须高于光电管的最大工作电压，否则正常工作时就会漏电。

电源端口采用多级浪涌防护；**从AC输入端到DC-DC模块，建议使用压敏电阻（MOV）加气体放电管（GDT）的组合；MOV响应速度快、通流能力强，但存在老化问题；GDT通流更大、寿命长，但响应速度慢；两者配合可以兼顾快速钳位和大能量吸收；在DC-DC模块前端，再加一级TVS二极管，将残余浪涌电压钳位到安全水平；这种三级防护结构在医疗电源设计中已经过大量验证。

高速接口的ESD选型以低电容为第一优先级；**触摸屏接口、USB2.0/USB3.0接口、HDMI显示接口，数据速率从几百Mbps到几Gbps不等；ESD保护器件的结电容必须控制在0.5pF以下，否则会引入信号反射和眼图闭合；同时，ESD器件的钳位电压要足够低（通常<10V），确保IC的I/O引脚不会被浪涌电压损坏。

典型配置参考：音特电子多参数监护仪防护方案

针对上述三个风险最高的接口，音特电子提供了经过批量验证的器件组合，覆盖信号、电源和高速数据端口。

以心电导联接口为例，CMLA3225A-510T的共模扼流电感值适中，不会衰减心电信号的低频分量，同时对300MHz以上的共模干扰有良好抑制；搭配的ESDLC5V0D8B采用超低电容工艺，在5V工作电压下漏电流小于0.1μA，钳位电压仅9V，能有效保护前端仪表放大器不受静电和浪涌冲击；这套组合已在多家监护仪厂商的EMC预测试中一次通过。
