什么是碳化硅的离子注入?选择性掺杂技术又是讲什么?

来源:音特电子 发布日期:2023-06-18 浏览次数:4788次
分享:

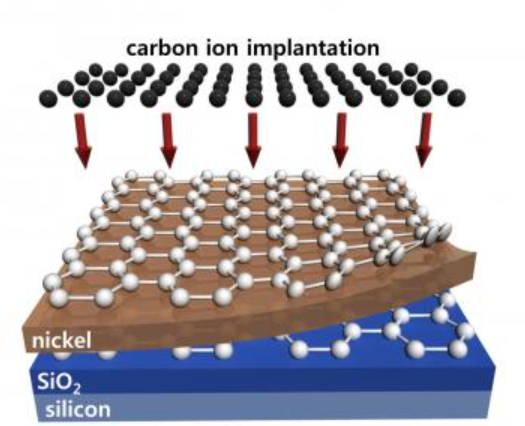

碳化硅的离子注入是一种技术,用于在碳化硅材料中引入特定的杂质原子。离子注入通常通过高能离子束将所需的掺杂物注入到碳化硅晶体中。

离子注入过程包括以下步骤:
1. 选择要注入的目标杂质原子,通常是硼(B)、氮(N)或磷(P)等。
2. 准备碳化硅衬底和膜层,以便承载和保护离子注入过程。
3. 使用离子注入机将高能离子束引入碳化硅材料。离子束会穿过膜层并注入到碳化硅晶体中。
4. 注入完成后,通过其他工艺步骤如退火、清洗和形成电极等,将离子注入后的材料转化为功能设备。

选择性掺杂技术是一种控制离子注入过程的方法。它是利用光刻和膜层技术,在制造过程中精确地定义和控制离子注入区域。通过在特定区域涂覆光刻胶,并进行暴光和显影等步骤,可以在目标区域创建掩膜。此掩膜可以防止离子从被保护的区域进入材料中,实现选择性掺杂。选择性掺杂技术可用于在碳化硅材料中形成特定的掺杂区域,从而优化材料的电子特性和器件性能。

总而言之,碳化硅的离子注入是一种在材料中引入特定的杂质原子的技术,而选择性掺杂技术是一种控制离子注入过程的方法,通过掩膜技术实现在特定区域实现掺杂,以优化碳化硅材料的性能。
