功率MOSFET在光伏优化器的失效模式？

来源：音特电子发布日期：2023-06-18 浏览次数：3007次

分享：

MOSFET在光伏优化器中可能出现的失效模式包括以下几种：

功率MOSFET过热：如果功率MOSFET长时间工作在高负载下，可能会导致器件温度过高，超过其额定温度范围，从而失效
粗糙开关：当功率MOSFET开关频率较高时，可能会出现开关过程中由于器件内部电荷积累的不足而导致的电流间断或闪烁现象，这称为粗糙开关。长时间的粗糙开关操作可能导致MOSFET失效
阻尼振荡：当光伏优化器中出现电感电容组合产生谐振时，可能会导致功率MOSFET出现阻尼振荡。这种振荡可能在开关过程中产生过高的电压或电流，并导致MOSFET失效。
电蚀或击穿：如果在器件中电流或电压超过MOSFET的额定值，可能会导致电蚀或电击穿现象，使得MOSFET失效。

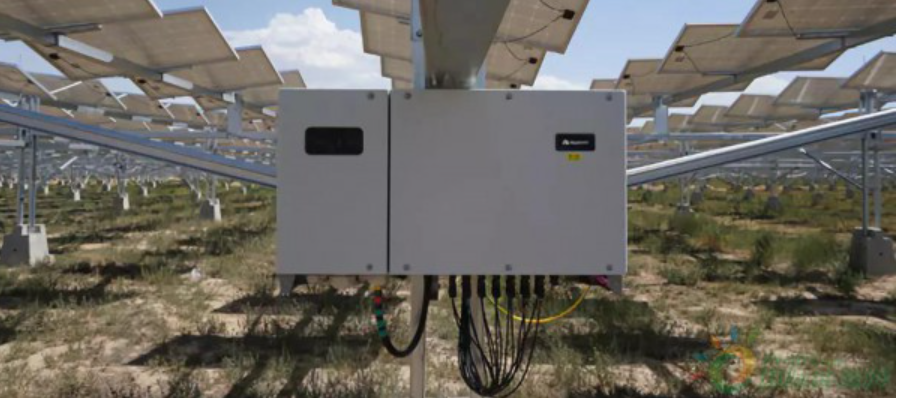

其他因素：包括温度循环、震动、湿气和粉尘等环境因素，也可能对功率MOSFET的可靠性和寿命产生影响。二. 光伏功率优化器光伏功率优化器采用独特的软件算法，能实时追踪到单块组件的最大功率点(Maximum Power Point)，用户可根据光伏系统的实际运行状况，选用不同类型的功率优化器，来解决因阴影遮挡、组件朝向差异或组件衰减不一致所造成的光伏系统发电量降低的问题，实现单块组件的最大功率输出和在线监控，提升系统效率.
